وزن نبشی یکی از عوامل کلیدی است که باید قبل از خرید و پس از آن به دقت بررسی کنید. قیمت این محصول مانند قیمت آهن آلات مختلف معمولاً بر اساس وزن آن به کیلوگرم محاسبه می‌شود. به همین دلیل، آشنایی با جدول وزن نبشی می‌تواند به شما در انتخاب بهتر کمک کند.
با استفاده از این جدول، می‌توانید از استاندارد بودن تولید نبشی اطمینان حاصل کنید؛ زیرا هرچه وزن نبشی خریداری‌شده با مقادیر موجود در جدول مطابقت بیشتری داشته باشد، نشان‌دهنده کیفیت بالاتر و ویژگی‌های فیزیکی پیش‌بینی‌پذیرتر است. از آنجا که این محصول در صنایع مختلف و ساخت‌وساز به طور گسترده استفاده می‌شود، دانستن وزن نبشی به شما کمک می‌کند تا توان سازه و هزینه‌های مورد نیاز را به درستی تخمین بزنید.
در ادامه، روش ساده‌ای برای محاسبه وزن نبشی توضیح داده خواهد شد.
فهرست محتوا
جدول وزنی نبشی
ابعاد بال و ضخامت از جمله ویژگی‌های اصلی این محصول فولادی هستند که در نام‌گذاری و محاسبه وزن آن مورد توجه قرار می‌گیرند. در این پروفیل دو ضلع به صورت عمود بر هم قرار دارند و در نقشه‌های ساختمانی با حرف L نشان داده می‌شوند. مجموعه آهن لایک انواع نبشی را با سایزهای مختلف ارائه می‌کند. برای مشاهده قیمت و خرید نبشی، می‌توانید به سایت مراجعه کنید.
| سایز نبشی (mm) | وزن هر متر (Kg/m) | طول بال (h/mm) | ضخامت بال (t/mm) | وزن شاخه ۶ متری (Kg/m) | وزن شاخه ۱۲ متری (Kg/m) |
|---|---|---|---|---|---|
| L30×۳۰×۳ | ۱/۳۶ | ۳۰ | ۳ | ۸/۱۶ | ۱۶/۳۲ |
| L30×۳۰×۴ | ۱/۷۸ | ۳۰ | ۴ | ۱۰/۶۸ | ۲۱/۳۶ |
| L35×۳۵×۴ | ۲/۰۹ | ۳۵ | ۴ | ۱۲/۵۴ | ۲۵/۰۸ |
| L40×۴۰×۴ | ۲/۴۲ | ۴۰ | ۴ | ۱۴/۵۲ | ۲۹/۰۴ |
| L40×۴۰×۵ | ۲/۹۷ | ۴۰ | ۵ | ۱۷/۸۲ | ۳۵/۶۴ |
| L45×۴۵×۴.۵ | ۳/۰۶ | ۴۵ | ۴/۵ | ۱۸/۳۶ | ۳۶/۷۲ |
| L50×۵۰×۴ | ۳/۰۶ | ۵۰ | ۴ | ۱۸/۳۶ | ۳۶/۷۲ |
| L50×۵۰×۵ | ۳/۷۷ | ۵۰ | ۵ | ۲۲/۶۲ | ۴۵/۲۴ |
| L50×۵۰×۶ | ۴/۴۷ | ۵۰ | ۶ | ۲۲/۸۲ | ۵۳/۶۴ |
| L60×۶۰×۵ | ۴/۵۷ | ۶۰ | ۵ | ۲۷/۴۲ | ۵۴/۸۴ |
| L60×۶۰×۶ | ۵/۴۲ | ۶۰ | ۶ | ۳۲/۵۲ | ۶۵/۰۴ |
| L60×۶۰×۸ | ۷/۰۹ | ۶۰ | ۸ | ۴۲/۵۴ | ۸۵/۰۸ |
| L65×۶۵×۷ | ۶/۸۳ | ۶۵ | ۷ | ۴۰/۹۸ | ۸۱/۹۶ |
| L70×۷۰×۶ | ۶/۳۸ | ۷۰ | ۶ | ۳۸/۲۸ | ۷۶/۵۶ |
| L70×۷۰×۷ | ۷/۳۸ | ۷۰ | ۷ | ۴۴/۲۸ | ۸۸/۵۶ |
| L75×۷۵×۶ | ۶/۸۵ | ۷۵ | ۶ | ۴۱/۱ | ۸۲/۲ |
| L75×۷۵×۸ | ۸/۹۹ | ۷۵ | ۸ | ۵۳/۹۴ | ۱۰۷/۸۸ |
| L80×۸۰×۸ | ۹/۶۳ | ۸۰ | ۸ | ۵۷/۷۸ | ۱۱۵/۵۶ |
| L80×۸۰×۱۰ | ۱۱/۹ | ۸۰ | ۸ | ۷۱/۴ | ۱۴۲/۸ |
| L90×۹۰×۷ | ۹/۶۱ | ۹۰ | ۱۰ | ۵۷/۶۶ | ۱۱۵/۳۲ |
| L90×۹۰×۸ | ۱۰/۹ | ۹۰ | ۷ | ۶۵/۴ | ۱۳۰/۸ |
| L90×۹۰×۹ | ۱۲/۲ | ۹۰ | ۹ | ۷۳/۲ | ۱۴۶/۴ |
| L90×۹۰×۱۰ | ۱۳/۴ | ۹۰ | ۱۰ | ۸۰/۴ | ۱۶۰/۸ |
| L100×۱۰۰×۸ | ۱۲/۲ | ۱۰۰ | ۸ | ۷۳/۲ | ۱۴۶/۴ |
| L100×۱۰۰×۱۰ | ۱۵/۰ | ۱۰۰ | ۱۰ | ۹۰ | ۱۸۰ |
| L100×۱۰۰×۱۲ | ۱۷/۸ | ۱۰۰ | ۱۲ | ۱۰۶/۸ | ۲۱۳/۶ |
فرمول محاسبه وزن نبشی
محاسبه وزن نبشی به دلیل کاربرد گسترده این مقطع فولادی در ساخت‌وساز و پروژه‌های عمرانی از اهمیت ویژه‌ای برخوردار است. نبشی‌ها به دو نوع بال مساوی و نامساوی تولید می‌شوند و در نقشه‌های ساختمانی، اندازه بال‌ها پس از حرف L ذکر می‌شود.
همچنین، فرمول‌های محاسبه وزن این دو نوع نبشی متفاوت است. با استفاده از فرمول‌های ارائه‌شده، می‌توانید به سادگی وزن انواع نبشی بال مساوی (مثل نبشی ۴ که در مطالب دیگر به آن پرداخته شده) و نامساوی را محاسبه کنید.
فرمول عمومی محاسبه وزن نبشی با استفاده از جدول اشتال به‌صورت زیر است:
طول نبشی (بر حسب متر) × وزن یک متر از نبشی با توجه به ابعاد از جدول اشتال = وزن نبشی
برای محاسبه وزن نبشی بال مساوی و نامساوی بدون نیاز به جدول اشتال، می‌توانید از فرمول‌های زیر استفاده کنید:
فرمول وزن نبشی بال مساوی:
۱۰۰۰ / [چگالی فولاد × طول بال × ۲ × ضخامت × طول شاخه] = وزن یک شاخه نبشی بال مساوی
فرمول وزن نبشی بال نامساوی:
۱۰۰۰ / [چگالی فولاد × مجموع طول دو بال × ضخامت × طول شاخه] = وزن یک شاخه نبشی بال نامساوی
وزن نبشی ۳
نبشی سایز ۳ جزو سبک‌ترین انواع نبشی‌ها محسوب می‌شود. وزن تقریبی نبشی سایز ۳ برای یک شاخه ۶ متری حدود ۸.۵ کیلوگرم است. اگر طول نبشی به ۱۲ متر برسد، وزن آن به حدود ۱۷ کیلوگرم خواهد رسید. این نوع نبشی در دو مدل بال مساوی و بال نامساوی تولید و عرضه می‌شود.
وزن نبشی ۴
وزن نبشی سایز ۴ برای یک شاخه ۶ متری حدود ۱۰.۶۸ کیلوگرم و برای یک شاخه ۱۲ متری تقریباً ۱۶.۳۲ کیلوگرم است. این نوع نبشی معمولاً در ابعاد ۴۰*۴۰*۵ یا ۴۰*۴۰*۴ در کارخانه‌ها تولید می‌شود. به دلیل تأثیر مستقیم وزن نبشی ۴ بر قیمت نبشی، خریداران معمولاً دقت زیادی در محاسبه وزن این مقطع دارند.
وزن نبشی ۵
وزن نبشی ۵ به طور معمول بین ۲۰ تا ۲۳ کیلوگرم است که بستگی به کارخانه سازنده دارد. ابعاد این نوع نبشی معمولاً ۶۰۰*۵*۵ سانتی‌متر است، به این معنی که طول آن ۶ متر و اندازه بال‌های آن ۵ سانتی‌متر است. برای مشاهده وزن دقیق این محصول، می‌توانید از جدول وزن نبشی استفاده کنید.
وزن نبشی ۸
وزن یک شاخه ۶ متری نبشی سایز ۸ به طور معمول به ۶۰ کیلوگرم می‌رسد. این نوع نبشی مانند سایر سایزها در دو مدل بال مساوی و بال نامساوی عرضه می‌شود. محاسبه وزن نبشی سایز ۸ با استفاده از فرمول‌های ارائه‌شده در انتهای این مقاله ممکن است.
وزن نبشی ۱۰
نبشی سایز ۱۰ جزو نبشی‌های سنگین به شمار می‌آید. وزن هر متر از این نوع نبشی حدود ۱۵ کیلوگرم است. بنابراین، وزن یک شاخه ۶ متری نبشی ۱۰ معادل ۹۴.۵ کیلوگرم و وزن یک شاخه ۱۲ متری آن تقریباً ۱۸۸.۶ کیلوگرم خواهد بود.
وزن نبشی ۱۲
نبشی سایز ۱۲ به دلیل ضخامت بیشتر، وزنی بالاتر از سایر سایزها دارد. وزن یک شاخه ۶ متری این نوع نبشی تقریباً ۱۲۰ کیلوگرم است که نسبتاً سنگین به حساب می‌آید. البته نبشی‌هایی با وزن بیشتر نیز در بازار موجودند که در پروژه‌های عمرانی به وفور مورد استفاده قرار می‌گیرند.
تفاوت وزن نبشی بال مساوی و نامساوی
همانطور که در قبل نیز گفتیم، با توجه به نوع طراحی و فرایند تولید نبشی ها، در دو دسته بال مساوی و بال نامساوی قرار می‌گیرند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند.
نبشی‌های بال مساوی به دلیل داشتن بال‌های هم‌ارتفاع، برای ساختارهای متقارن و با نیاز به استحکام یکنواخت مناسب‌اند، در حالی که نبشی‌های بال نامساوی به دلیل تفاوت در اندازه بال‌ها، برای مواردی که نیاز به تحمل بار بیشتر از یک طرف وجود دارد، مورد استفاده قرار می‌گیرند. در ادامه هر یک از انواع نبشی ها به طور مفصل‌تری توضیح داده‌ایم.
نبشی بال مساوی

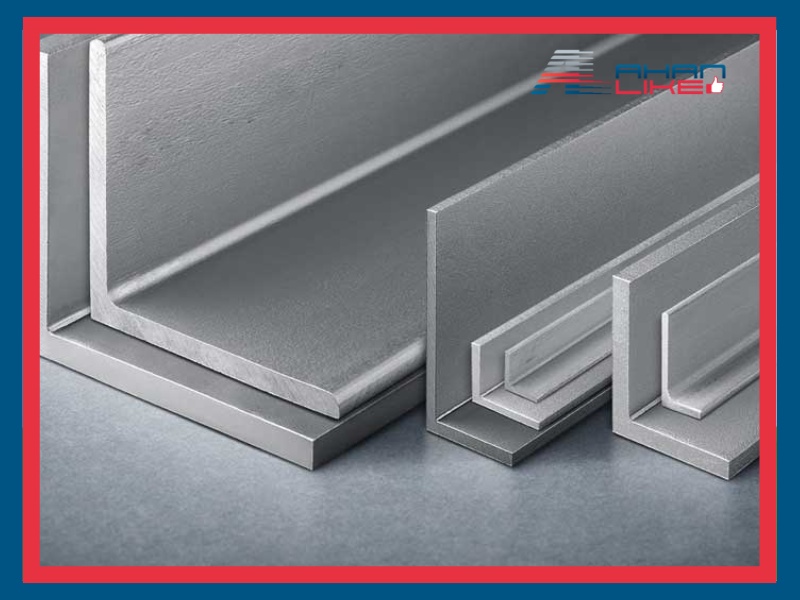

نبشی‌های بال مساوی دارای دو ضلع عمود بر هم هستند که هر دو بال یا ضلع آن اندازه یکسانی دارند. این نوع نبشی شکل ظاهری مشابه حرف “V” انگلیسی دارد. برای مشخص کردن ابعاد این نوع نبشی از سه عدد استفاده می‌شود: دو عدد اول نشان‌دهنده طول بال‌ها و عدد سوم ضخامت نبشی را نشان می‌دهد. یکی از مدل‌های رایج این نوع، نبشی اسپیرال است که بال‌های آن برابر و به روش پرسی یا فابریک تولید می‌شود.
نبشی بال نامساوی
در نبشی‌های بال نامساوی، طول بال‌ها با یکدیگر متفاوت است و یکی از آن‌ها بلندتر از دیگری است. این نوع نبشی به حرف “L” انگلیسی شباهت دارد. برای نمایش ابعاد این نوع نبشی نیز از سه عدد استفاده می‌شود، به‌طور مثال عدد ۱۲۰۸۰۱۰ به معنای نبشی با بال‌های ۱۲۰ و ۸۰ میلی‌متری و ضخامت ۱۰ میلی‌متر است.
استانداردهای رایج برای این نوع نبشی شامل ST44، ST52 و ST37 می‌شود. در جدول مربوط به نبشی بال نامساوی باید توجه داشت که مقاومت و استحکام این مقطع رابطه مستقیم با وزن آن دارند. این نوع نبشی‌ها در ابعاد مختلف تولید و به بازار عرضه می‌شوند.
نتیجه‌گیری
از آنجا که وزن نبشی‌ها رابطه مستقیم با کیفیت و استحکام آن‌ها دارد، آشنایی با روش‌های محاسبه وزن نبشی برای انتخاب درست محصول ضروری است. استفاده از فرمول‌های مختلف و جداول استاندارد، به مهندسان کمک می‌کند تا وزن دقیق هر نوع نبشی را محاسبه کرده و متناسب با نیاز پروژه، محصول مناسب را انتخاب کنند.
علاوه بر این، با در نظر گرفتن استانداردهای مختلف (ST37، ST44، ST52) و ابعاد متنوع موجود در بازار، می‌توان از نبشی‌ها در انواع مختلف پروژه‌های ساختمانی و عمرانی استفاده کرد.
بنابراین، شناخت دقیق ویژگی‌های فنی و کاربردی نبشی‌ها، به شما این امکان را می‌دهد که با توجه به نیازهای ساختاری و اقتصادی، بهترین انتخاب را برای پروژه‌های خود داشته باشید و هزینه‌ها را بهینه کنید.
