آرماتور طولی و عرضی بهعنوان یکی از اصلیترین اجزای سازههای بتنآرمه، نقش تعیینکنندهای در مقاومت، دوام و ایمنی ساختمانها دارند. در هر پروژه عمرانی، از ساختمانهای مسکونی کوچک گرفته تا سازههای عظیم صنعتی، نحوه انتخاب، طراحی و اجرای آرماتورها میتواند بهطور مستقیم بر عملکرد نهایی سازه اثر بگذارد.
درک صحیح از مفهوم آرماتور طولی و عرضی، تفاوتها، کاربردها و استانداردهای مربوط به آنها، برای مهندسان، پیمانکاران و حتی کارفرمایان اهمیت زیادی دارد. این آگاهی نهتنها به افزایش ایمنی سازه کمک میکند، بلکه از بروز هزینههای اضافی در آینده نیز جلوگیری خواهد کرد.
در این مطلب تلاش کردهایم بهصورت جامع و کاربردی به بررسی آرماتور طولی و عرضی بپردازیم، انواع آنها را معرفی کنیم، تفاوتها و کاربردهایشان را توضیح دهیم و نکات اجرایی مهمی را که در آرماتوربندی باید رعایت شود، بیان کنیم.
فهرست محتوا
آرماتور عرضی چیست؟
آرماتور عرضی به میلگردهایی گفته میشود که بهصورت عمود یا مایل نسبت به محور اصلی عضو سازهای قرار میگیرند. وظیفه اصلی این نوع آرماتور، مهار نیروهای برشی، جلوگیری از گسیختگی ناگهانی بتن و حفظ یکپارچگی آرماتورهای طولی است.
در سازههای بتنی، بتن مقاومت فشاری بالایی دارد اما در برابر نیروهای کششی و برشی ضعیف عمل میکند. آرماتور عرضی با ایجاد قید و بست مناسب، از ترکخوردگیهای شدید جلوگیری کرده و مانع از کمانش میلگردهای طولی میشود.
یکی از رایجترین اشکال آرماتور عرضی، خاموت است که معمولاً بهصورت بسته یا نیمهبسته در تیرها و ستونها استفاده میشود. فاصله، قطر و شکل خاموتها بر اساس محاسبات سازهای و آییننامهها تعیین میگردد.
آرماتور طولی چیست؟
آرماتور طولی به میلگردهایی گفته میشود که در راستای طول عضو سازهای مانند تیر، ستون یا فونداسیون قرار میگیرند. این میلگردها وظیفه تحمل نیروهای کششی و خمشی را بر عهده دارند و نقش اصلی را در مقاومت سازه ایفا میکنند.
در تیرها، میلگرد طولی معمولاً در ناحیه کششی (پایین تیر در دهانه و بالای تیر در تکیهگاهها) قرار میگیرد. در ستونها نیز این میلگردها بهصورت عمودی اجرا میشوند و بارهای محوری و خمشی را منتقل میکنند.
انتخاب تعداد و قطر مناسب میلگرد طولی و عرضی، به عوامل متعددی مانند نوع سازه، میزان بار وارده، شرایط خاک و ضوابط آییننامهای بستگی دارد و باید با دقت محاسبه شود.
انواع میلگرد مقاومتی
میلگردهای مورد استفاده در سازههای بتنآرمه از نظر مقاومت و شکل ظاهری به انواع مختلفی تقسیم میشوند. شناخت این انواع به انتخاب صحیح آرماتور طولی و عرضی کمک میکند.
میلگرد ساده، سطحی صاف دارد و چسبندگی کمتری با بتن ایجاد میکند. به همین دلیل، کاربرد آن در سازههای اصلی محدود است.
میلگرد آجدار با داشتن آجهای عرضی و طولی، چسبندگی بالاتری با بتن دارد و بیشترین استفاده را در آرماتورهای سازهای به خود اختصاص داده است. این نوع میلگرد در گریدهای مختلفی تولید میشود که هرکدام مقاومت تسلیم و کششی متفاوتی دارند.
در برخی پروژههای خاص، از میلگردهای با مقاومت بالا یا میلگردهای پوششدار استفاده میشود تا دوام سازه در شرایط محیطی نامناسب افزایش یابد.
تفاوت میلگرد طولی و عرضی
آرماتور طولی و عرضی از نظر عملکرد، نحوه قرارگیری و نقش سازهای تفاوتهای مهمی با یکدیگر دارند که در ادامه بهطور دقیق بررسی میشود. میلگرد طولی در راستای محور اصلی عضو سازهای قرار میگیرد. این میلگردها معمولاً در امتداد طول تیر، ستون یا فونداسیون اجرا میشوند و پیوستگی آنها در طول عضو اهمیت بالایی دارد.
تفاوت از نظر نوع قرارگیری در سازه
آرماتور طولی در راستای محور اصلی عضو سازهای قرار میگیرد. این میلگردها معمولاً در امتداد طول تیر، ستون یا فونداسیون اجرا میشوند و پیوستگی آنها در طول عضو اهمیت بالایی دارد.
در مقابل، میلگرد عرضی بهصورت عمود یا مورب نسبت به میلگردهای طولی نصب میشود. این نوع میلگرد معمولاً به شکل حلقهای، بسته یا نیمهبسته اطراف میلگردهای طولی قرار میگیرد و آنها را در موقعیت مناسب نگه میدارد.
تفاوت از نظر نقش سازهای و عملکرد
نقش اصلی میلگرد طولی، تحمل نیروهای کششی و خمشی است. بتن بهتنهایی مقاومت کششی پایینی دارد و میلگرد طولی این ضعف را جبران میکند. در واقع، بخش عمده بارهای وارده به سازه توسط این میلگردها تحمل میشود.
در مقابل، میلگرد عرضی بیشتر وظیفه کنترل نیروهای برشی، جلوگیری از گسترش ترکها و افزایش یکپارچگی سازه را بر عهده دارد. این میلگردها مانع از شکست ناگهانی بتن شده و رفتار سازه را شکلپذیرتر میکنند.
تفاوت از نظر قطر و سایز میلگرد
معمولاً قطر میلگرد طولی بزرگتر از میلگرد عرضی انتخاب میشود، زیرا این میلگردها مسئول تحمل بارهای اصلی سازه هستند. انتخاب قطر میلگرد طولی مستقیماً به محاسبات سازهای و میزان بار وارده بستگی دارد.
میلگردهای عرضی اغلب با قطر کمتر اما با تعداد و فواصل مشخص اجرا میشوند. هدف از این کار، ایجاد مهار مناسب برای میلگردهای طولی و افزایش مقاومت برشی عضو سازهای است.
تفاوت از نظر نحوه اجرا و جزئیات اجرایی
در اجرای میلگرد طولی، پیوستگی، طول مهاری و محل دقیق قرارگیری اهمیت زیادی دارد. هرگونه جابهجایی یا قطع نامناسب در این میلگردها میتواند عملکرد کل عضو سازهای را تحت تأثیر قرار دهد.
در اجرای میلگرد عرضی، فاصله بین میلگردها، شکل خمکاری و نحوه اتصال به میلگردهای طولی اهمیت ویژهای دارد. اجرای غیراصولی این بخش میتواند باعث کاهش عملکرد برشی و افزایش خطر شکست سازه شود.
تفاوت از نظر تأثیر بر ایمنی سازه
آرماتور طولی و عرضی هر دو بهصورت مکمل عمل میکنند. نبود یا ضعف در میلگرد طولی باعث کاهش شدید ظرفیت باربری سازه میشود، در حالی که نبود میلگرد عرضی میتواند منجر به کمانش میلگردهای طولی و شکست ترد بتن گردد.
بهطور کلی، ایمنی نهایی سازه زمانی تأمین میشود که هر دو نوع میلگرد مطابق ضوابط فنی و آییننامهای طراحی و اجرا شوند.
میلگرد طولی مسئول تحمل بارهای اصلی و نیروهای کششی است، در حالی که میلگرد عرضی نقش پشتیبان، مهارکننده و افزایشدهنده شکلپذیری سازه را دارد. تفاوت در محل قرارگیری، قطر، عملکرد و نحوه اجرا باعث میشود هرکدام جایگاه مشخص و غیرقابل جایگزینی در سازه داشته باشند.
جدول مقایسه آرماتور طولی و عرضی
| معیار مقایسه | آرماتور طولی | آرماتور عرضی |
|---|---|---|
| جهت قرارگیری | در راستای طول عضو سازهای | عمود یا مایل نسبت به محور عضو |
| نقش اصلی در سازه | تحمل نیروهای کششی و خمشی | مقابله با نیروهای برشی و مهار میلگردها |
| محل استفاده | تیر، ستون، فونداسیون | تیر، ستون، دیوار برشی |
| قطر میلگرد | معمولاً بیشتر | معمولاً کمتر |
| فاصله اجرا | پیوسته در طول عضو | با فواصل مشخص طبق نقشه |
| تأثیر بر ایمنی سازه | نقش اصلی در باربری سازه | جلوگیری از شکست ناگهانی و کمانش |
| وابستگی عملکرد | نیازمند مهار مناسب | وابسته به وجود میلگردهای طولی |
| حساسیت در اجرا | بسیار بالا | بالا |
| پیامد اجرای نادرست | کاهش ظرفیت باربری و ترکخوردگی | افزایش خطر شکست برشی |
| نقش در شکلپذیری | تأمین مقاومت کششی | افزایش شکلپذیری و دوام سازه |

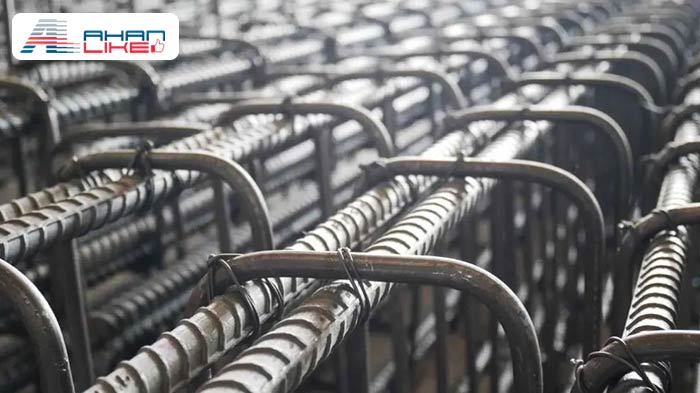

استفاده همزمان آرماتور طولی و عرضی
در سازههای بتنآرمه، استفاده از آرماتور طولی و عرضی بهصورت همزمان یک اصل اساسی محسوب میشود. حذف یا اجرای نادرست هر یک از این آرماتورها میتواند تعادل سازه را بههم بزند.
آرماتورهای طولی بدون مهار مناسب توسط آرماتورهای عرضی، مستعد کمانش و جابهجایی هستند. از سوی دیگر، آرماتورهای عرضی بدون وجود میلگردهای طولی، قادر به تحمل نیروهای اصلی نخواهند بود.
به همین دلیل، در فرآیند آرماتوربندی باید به هماهنگی کامل بین این دو نوع میلگرد توجه شود تا عملکرد سازه در شرایط بهرهبرداری و زلزله بهینه باشد.
قطر مناسب میلگرد در آرماتوربندی
انتخاب قطر مناسب برای آرماتور طولی و عرضی یکی از مهمترین مراحل طراحی و اجرای سازههای بتنی است. قطر نامناسب میتواند باعث کاهش مقاومت یا افزایش هزینههای غیرضروری شود.
قطر میلگردها بر اساس محاسبات مهندسی، نوع عضو سازهای، میزان بار وارده و ضوابط آییننامهای تعیین میشود. در تیرها و ستونها معمولاً از میلگردهایی با قطر بالاتر برای آرماتورهای طولی استفاده میشود.
در آرماتورهای عرضی، قطر کمتر اما با فواصل مناسب بهکار میرود تا عملکرد برشی سازه بهبود یابد و از تمرکز تنش جلوگیری شود.
آرماتور طولی و عرضی در ستون و تیر
در ستونها، آرماتور طولی و عرضی نقش حیاتی در تحمل بارهای محوری و جانبی دارند. میلگردهای طولی بهصورت عمودی اجرا میشوند و خاموتها بهعنوان آرماتور عرضی، این میلگردها را مهار میکنند.
در تیرها، میلگردهای طولی در بالا و پایین مقطع قرار میگیرند و آرماتورهای عرضی برای مقابله با نیروهای برشی و جلوگیری از ترکخوردگی مورب استفاده میشوند.
اجرای صحیح این آرماتورها در ستون و تیر، تأثیر مستقیمی بر ایمنی کلی سازه دارد و باید با نظارت دقیق انجام شود.
حداقل آرماتور طولی فونداسیون
در فونداسیونها، آرماتور طولی و عرضی برای توزیع یکنواخت تنشها و جلوگیری از ترکخوردگی بتن استفاده میشوند. آییننامهها حداقل میزان آرماتور طولی را مشخص کردهاند تا از رفتار ترد بتن جلوگیری شود.
این حداقل مقدار به نوع فونداسیون، شرایط خاک و بارهای وارده بستگی دارد و رعایت آن برای دوام و پایداری سازه ضروری است.
جمع بندی
آرماتور طولی و عرضی بهعنوان عناصر اصلی سازههای بتنآرمه، نقش مکمل و جداییناپذیری در افزایش مقاومت و ایمنی ساختمانها دارند. شناخت تفاوتها، کاربردها و ضوابط اجرایی این میلگردها، به اجرای صحیح و اقتصادی پروژههای عمرانی کمک میکند.
با توجه به نوسانات بازار و اهمیت بررسی قیمت آهن آلات و قیمت میلگرد، انتخاب صحیح نوع و مقدار میلگرد علاوه بر جنبه فنی، از نظر اقتصادی نیز اهمیت دارد. در نهایت، رعایت اصول فنی و استفاده از میلگرد مناسب، تضمینکننده دوام و ایمنی سازه در بلندمدت خواهد بود.
آیا میتوان از میلگرد عرضی بدون میلگرد طولی استفاده کرد؟
خیر، این کار باعث کاهش شدید مقاومت سازه میشود و از نظر فنی مجاز نیست.
فاصله آرماتورهای عرضی چگونه تعیین میشود؟
این فاصله بر اساس محاسبات سازهای و ضوابط آییننامهای مشخص میگردد.
آیا میتوان فاصله میلگردهای عرضی را برای کاهش هزینه افزایش داد؟
افزایش فاصله میلگردهای عرضی بدون پشتوانه محاسبات مهندسی، باعث افت ایمنی سازه میشود. فاصله این میلگردها باید دقیقاً طبق نقشههای اجرایی و ضوابط آییننامهای تعیین شود و کاهش تعداد آنها بهمنظور صرفهجویی، از نظر فنی توصیه نمیشود.
