در پروژه‌های ساختمانی، میلگرد به عنوان یکی از اجزای کلیدی در افزایش استحکام و مقاومت سازه‌های بتنی مورد استفاده قرار می‌گیرد. اما در بسیاری از مواقع، به دلایل مختلفی مانند طول ناکافی یا نیاز به ایجاد پیوستگی در بخش‌های مختلف سازه، لازم است میلگردها به یکدیگر متصل شوند. انتخاب یکی از روش های اتصال میلگرد نه تنها بر کیفیت و ایمنی سازه تأثیر مستقیم دارد، بلکه می‌تواند هزینه و زمان اجرای پروژه را نیز به‌طور چشمگیری تحت تأثیر قرار دهد.
شناخت انواع روش های اتصال میلگرد—از جمله اورلپ (وصله پوششی)، جوشکاری و کوپلرهای مکانیکی—و کاربردهای هر یک، برای مهندسان و مجریان پروژه‌های عمرانی ضروری است تا با توجه به شرایط اجرایی، نوع سازه، و الزامات آیین‌نامه‌ای، بهترین گزینه را انتخاب کنند. در ادامه، به بررسی رایج‌ترین روش های اتصال میلگرد و مزایا و معایب هر یک خواهیم پرداخت.
فهرست محتوا

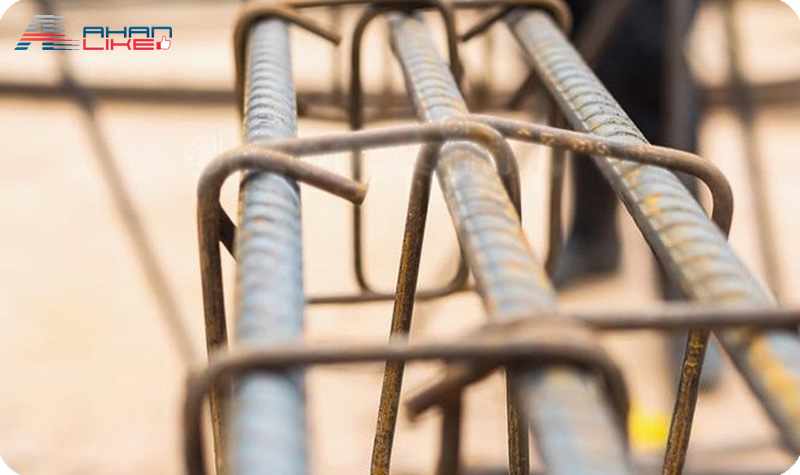

اهمیت اتصال کردن میلگرد
وصله کردن میلگرد به معنای اتصال دو میلگرد به یکدیگر به‌منظور انتقال صحیح نیروهای کششی و فشاری در اعضای بتنی است. از آنجا که میلگردها معمولاً به‌صورت شاخه‌ای (با طول محدود) تولید و حمل میشوند، در پروژه‌های بزرگ یا در نقاط خاص سازه مانند ستون‌ها، تیرها، پی‌ها و دیوارهای برشی، لازم است میلگردها به هم متصل شوند تا یکپارچگی و عملکرد صحیح سازه حفظ شود.
- افزایش طول میلگردها: در بسیاری از مواقع طول یک میلگرد کمتر از طول موردنیاز در سازه است؛ بنابراین برای تأمین پیوستگی، نیاز به وصله‌کاری وجود دارد.
- انتقال مناسب نیرو: وصله باید به‌گونه‌ای طراحی شود که نیروهای داخلی (کششی، فشاری و برشی) بدون اختلال از یک میلگرد به میلگرد دیگر منتقل شوند و موجب گسیختگی یا ضعف در نقطه اتصال نگردد.
- رعایت اصول مهندسی و آیین‌نامه‌ای: آیین‌نامه‌های ساختمانی برای تضمین ایمنی، استانداردهایی برای نوع، محل و نحوه وصله کردن میلگردها تعریف کرده‌اند. رعایت این الزامات برای پایدار ماندن سازه در برابر بارهای مختلف (مانند زلزله یا باد) ضروری است.
- سهولت در اجرا: در برخی شرایط اجرای سازه (مانند تغییر در نقشه‌ها یا مشکلات حمل‌ونقل) نیاز به تغییر در طول یا نحوه قرارگیری میلگردها ایجاد می‌شود که وصله‌کاری امکان تطبیق و اجرای آسان‌تر را فراهم می‌کند.
- کاهش پرت مصالح: استفاده از وصله‌ها این امکان را می‌دهد که از قطعات باقیمانده و کوتاه میلگردها به‌صورت بهینه استفاده شود و از هدررفت مواد جلوگیری گردد.
به همین دلایل، وصله کردن میلگرد نه‌تنها یک الزام فنی و اجرایی در پروژه‌های عمرانی محسوب می‌شود، بلکه نقش مهمی در ایمنی، دوام و بهره‌وری اقتصادی سازه ایفا می‌کند.

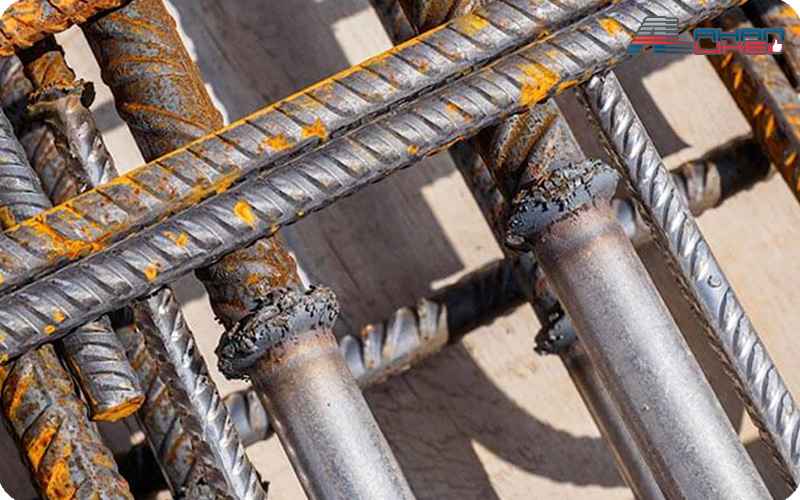

انواع اتصال میلگرد
در ساخت و اجرای سازه‌های بتنی، میلگرد به عنوان عنصر اصلی در تقویت بتن نقش حیاتی ایفا می‌کند. از آنجا که طول میلگردهای تولیدی محدود است و در بسیاری از بخش‌های سازه نیاز به اتصال میلگردها به یکدیگر وجود دارد، انتخاب روش مناسب برای اتصال آن‌ها اهمیت بالایی دارد. اتصال صحیح میلگردها، نه تنها استحکام و یکپارچگی سازه را تضمین می‌کند، بلکه بر عملکرد آن در برابر نیروهای وارده مانند زلزله و بارهای ثقلی نیز تأثیر مستقیم دارد. هر یک از این روش‌ها دارای ویژگی‌ها، مزایا و محدودیت‌های خاص خود هستند که آشنایی با آن‌ها برای مهندسان، پیمانکاران و دست‌اندرکاران پروژه‌های عمرانی ضروری است. در ادامه با انواع روش های اتصال میلگرد و کاربردهای هر یک آشنا می‌شویم.
اتصال میلگرد به روش وصله مکانیکی (کوپلینگ)
وصله مکانیکی یا کوپلینگ، یکی از روش‌های مدرن و مؤثر در اتصال میلگردهاست که به‌جای همپوشانی یا جوشکاری، از قطعه‌ای مکانیکی به نام کوپلر (Coupler) برای متصل کردن دو میلگرد به یکدیگر استفاده می‌شود. در این روش، انتهای میلگردها رزوه‌کاری (یا به شکل خاصی آماده‌سازی) شده و داخل کوپلر قرار میگیرند تا یک اتصال مکانیکی قوی و قابل اعتماد به‌وجود آید.
اتصال مکانیکی مقاوم در برابر کشش:
این نوع وصله به‌گونه‌ای طراحی شده که بتواند نیروهای کششی وارد بر میلگرد را به‌خوبی تحمل کرده و بدون گسستگی، آن را از یک میلگرد به میلگرد دیگر منتقل کند.
اتصال مکانیکی مقاوم در برابر فشار:
در این نوع اتصال، نقش اصلی انتقال تنش‌های فشاری است؛ به این صورت که دو میلگرد به‌صورت هم‌راستا و متکی بر هم قرار گرفته و نیروهای فشاری را میان خود منتقل می‌کنند.
اتصال مکانیکی دوطرفه (فشاری-کششی):
این نوع کوپلر برای شرایطی طراحی می‌شود که میلگرد در معرض هر دو نوع نیروی کششی و فشاری قرار دارد؛ بنابراین باید توان تحمل و انتقال مؤثر هر دو نوع تنش را داشته باشد.
مراحل اجرای وصله مکانیکی
- آماده‌سازی دو سر میلگرد (معمولاً با رزوه‌کاری یا استفاده از دستگاه‌های مخصوص).
- پیچاندن یا قراردادن هر دو سر میلگرد در داخل کوپلر.
- محکم‌کردن اتصال با گشتاور مشخص برای تضمین انتقال نیرو
اتصال میلگرد به روش پوششی (اورلب میلگرد)
اتصال پوششی یا اورلب میلگرد یکی از ساده‌ترین و رایج‌ترین روش‌های اتصال میلگرد در پروژه‌های ساختمانی است. در این روش، دو میلگرد به‌صورت هم‌راستا روی یکدیگر قرار میگیرند و با یک طول مشخص همپوشانی، نیرو از یک میلگرد به میلگرد دیگر منتقل می‌شود. این روش نیازی به جوشکاری یا استفاده از قطعات مکانیکی ندارد و تنها با استفاده از بتن‌ریزی و اتصال اصطکاکی بین میلگردها عمل می‌کند.
نحوه اجرای اتصال پوششی میلگرد
در این روش، انتهای میلگرد اول روی انتهای میلگرد دوم قرار می‌گیرد و هر دو در داخل بتن قرار میگیرند. انتقال نیرو بین آن‌ها از طریق چسبندگی (اصطکاک) و قفل شدن مکانیکی در بتن صورت می‌گیرد. برای اینکه این انتقال نیرو به‌درستی انجام شود، باید طول پوشش (اورلپ) طبق آیین‌نامه مشخص و رعایت شود.
اتصال پوششی، به‌دلیل سادگی و اقتصادی بودن، یکی از پرکاربردترین روش های اتصال میلگرد است. با این حال، رعایت اصول فنی مانند طول مناسب پوشش و محل مناسب اجرای آن برای تضمین ایمنی و عملکرد سازه بسیار ضروری است.
وصله‌های پوششی میلگرد را می‌توان به دو شکل تماسی و غیر تماسی اجرا کرد که هر یک دارای ویژگی‌ها و کاربردهای خاص خود هستند:
وصله پوششی تماسی
در این روش که رایج‌ترین نوع وصله پوششی محسوب می‌شود، دو میلگرد در تمام طول وصله در تماس مستقیم با یکدیگر قرار میگیرند. برای حفظ این تماس و تثبیت محل آن‌ها، معمولاً ازسیم آرماتوربندی (مفتول فلزی) استفاده می‌شود تا میلگردها به هم بسته شوند و در جای خود باقی بمانند. این نوع اتصال بیشتر در مواقعی استفاده می‌شود که فضای کافی برای کنار هم قرار دادن میلگردها وجود داشته باشد.
وصله پوششی غیر تماسی
در روش غیر تماسی، میلگردهابا فاصله کمی از یکدیگر قرار میگیرند و تماس مستقیمی ندارند. در این حالت، انتقال نیرو بین میلگردها از طریق بتن اطراف صورت می‌گیرد و برای اطمینان از عملکرد صحیح وصله، لازم است که فاصله بین میلگردها محدود بوده و حفره‌ای بین آن‌ها باقی نماند.
همچنین، طول همپوشانی میلگردها در این روش بسته به عواملی مانند نوع نیرو (کششی یا فشاری)، محل قرارگیری در سازه، و مشخصات میلگرد (قطر و نوع آن) تعیین می‌شود.
برای افزایش گیرش و پایداری اتصال، وصله‌های غیر تماسی باید در ناحیه‌ای از سازه اجرا شوند که توسط میلگردهای عرضی عمود بر میلگردهای اصلی، به‌خوبی محصور شده باشند.

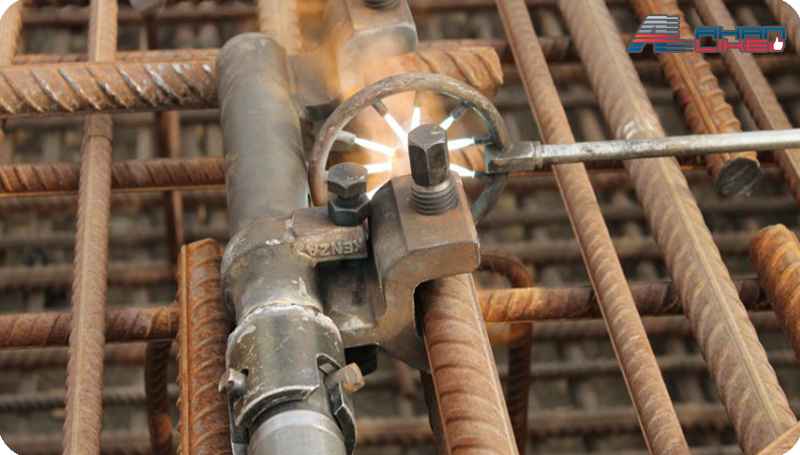

اتصال میلگرد به روش جوشی
اتصال جوشی میلگرد یکی از روش‌های رایج برای پیوستن دو یا چند میلگرد به یکدیگر است که با استفاده از حرارت بالا و ذوب کردن سطح میلگردها،اتصالی دائمی و یکپارچه بین آن‌ها ایجاد می‌شود. این روش معمولاً در پروژه‌هایی که دقت، استحکام و محدودیت فضا اهمیت زیادی دارد، مورد استفاده قرار می‌گیرد.
- وصله جوشی با جوش الکتریکی تماسی
در این نوع جوشکاری، گرما از طریق عبور جریان برق از محل تماس دو میلگرد تولید می‌شود. مقاومت الکتریکی در محل تماس باعث ایجاد حرارت می‌گردد و میلگردها در نقطه اتصال به حالت خمیری درآمده و با فشار مکانیکی به هم متصل میشوند.
اتصال جوشی نوک به نوک به روش خمیری تنها زمانی مجاز است که شرایط کارگاهی استاندارد و کنترل‌شده (یعنی در محیط کارخانه‌ای) فراهم باشد. علاوه بر این، قطر میلگردها باید حداقل ۱۰ میلی‌متر برای میلگردهای گرم‌نورد شده وحداقل ۱۴ میلی‌متر برای میلگردهای سرد اصلاح‌شده باشد. همچنین، اختلاف سطح مقطع دو میلگردی که قرار است به هم جوش داده شوند، نباید بیش از یک‌پنجم سطح مقطع بزرگ‌تر باشد تا عملکرد مناسب اتصال حفظ شود.
- وصله جوشی با قوس الکتریکی
در این روش، اتصال میلگردها با استفاده از قوس الکتریکی بین الکترود و سطح میلگرد انجام می‌شود. گرمای حاصل از قوس، فلز پایه و الکترود را ذوب کرده و پس از سرد شدن، اتصال بین دو میلگرد شکل می‌گیرد.
در روش اتصال جوشی ذوبی با الکترود، رعایت استانداردهای مبحث دهم مقررات ملی ساختمان الزامی است. برای هر نوع فولاد باید الکترود و روش جوشکاری متناسب با آن انتخاب شود. این نوع اتصال معمولاً به یکی از سه روش زیر انجام می‌شود:
جوش پهلو به پهلو (از یک‌رو یا دو‌رو):
ویژه‌ی میلگردهای گرم‌نورد شده با قطر ۶ تا ۳۶ میلی‌متر
- در جوش یک‌رو: حداقل طول نوار جوش برابر ۱۰ برابر قطر میلگرد کوچک‌تر
- در جوش دو‌رو: حداقل ۵ برابر قطر میلگرد کوچک‌تر
جوش با وصله‌های جانبی (از یک‌رو یا دو‌رو):
تنها برای میلگردهای گرم‌نورد شده مجاز است.
- طول جوش مورد نیاز برای اتصال به وصله مشابه روش پهلو به پهلو است.
جوش نوک به نوک با پشت‌بند:
در این روش، میلگردها با استفاده از یک پشت‌بند به هم متصل میشوند.
- طول پشت‌بند برای فولاد گرم‌نورد شده: حداقل ۳ برابر قطر میلگرد
- برای فولاد سرد اصلاح‌شده: حداقل ۸ برابر قطر میلگرد
فاصله بین دو سر میلگرد در حالت آماده‌سازی شده باید ۳ میلی‌متر و در حالت بدون آماده‌سازی، نصف قطر میلگرد باشد.
در میلگردهای سرد اصلاح‌شده، آماده‌سازی سر هر دو میلگرد الزامی است.
همچنین، اگر میلگردها به صورت قائم یا نزدیک به قائم نصب شده باشند، آماده‌سازی سر میلگرد بالایی الزامی است و سر میلگرد پایینی باید به‌طور عمود بریده شود.

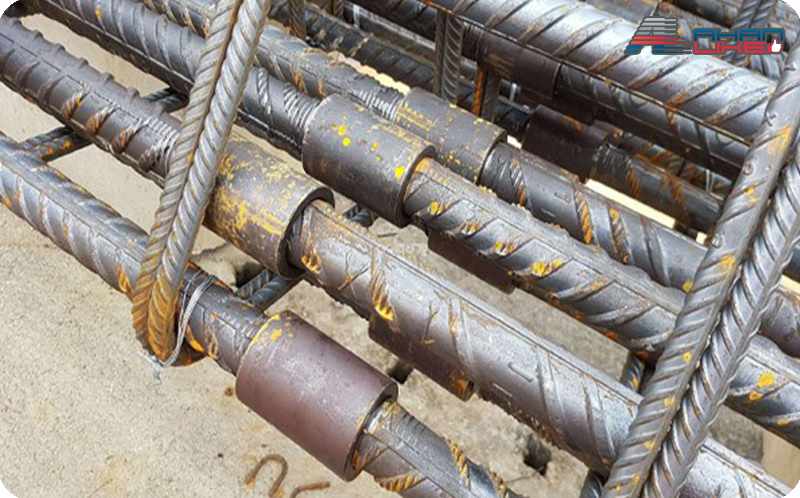

اتصال میلگرد به روش اتکایی
اتصال اتکایی میلگرد (End Bearing Splice) یکی از روش‌های سنتی و ساده‌ی وصله کردن میلگردهاست که در آن، انتهای دو میلگرد به صورت مستقیم بر یکدیگر تکیه داده میشوند و نیرو از یک میلگرد به میلگرد دیگر از طریق تماس فیزیکی در امتداد محور منتقل می‌شود. این روش بیشتر برایانتقال نیروی فشاری مناسب است و در شرایط خاص به‌کار میرود.
اتصال اتکایی، روشی ساده و کم‌هزینه برای وصله میلگردها در نواحی تحت فشار است که به شرط اجرای دقیق، می‌تواند پاسخگوی نیازهای سازه‌ای باشد. با این حال، محدودیت‌های عملکردی آن به‌ویژه در برابر نیروهای کششی، موجب می‌شود در بسیاری از پروژه‌های مدرن جای خود را به روش‌های مکانیکی، پوششی یا جوشی بدهد.
ویژگی‌های اصلی اتصال اتکایی
- مکانیزم انتقال نیرو: نیرو از طریق تماس انتهایی دو میلگرد و بدون نیاز به جوش یا وصله مکانیکی منتقل می‌شود.
- کاربرد اصلی: مناسب برای نیروهای فشاری و زمانی که فضای کافی برای اجرای وصله پوششی یا مکانیکی وجود ندارد.
- اجرا: معمولاً دو میلگرد به گونه‌ای در بتن قرار میگیرند کهانتهای آن‌ها با تماس کامل به هم فشار وارد کند.
کاربرد روش های اتصال میلگرد در ساختمان سازی
در ساختمانسازی، روش های اتصال میلگرد یکی از بخش‌های حیاتی برای تضمین استحکام و یکپارچگی سازه است و روش‌های مختلفی برای این کار وجود دارد که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. اتصال میلگردها در ساختمانسازی از اهمیت بسیار بالایی برخوردار است، زیرا این اتصال‌ها وظیفه انتقال نیروهای کششی و فشاری بین میلگردها را بر عهده دارند و تاثیر مستقیم روی مقاومت و پایداری سازه دارند.
کیفیت و نوع اتصال میلگردها می‌تواند موجب افزایش دوام و ایمنی ساختمان شود و از بروز ترک‌ها و آسیب‌های ساختاری جلوگیری کند. به همین دلیل، انتخاب روش اتصال مناسب براساس نوع بارهای وارد شده، شرایط اجرایی و استانداردهای فنی از اهمیت زیادی برخوردار است. در نهایت، اتصال صحیح میلگردها به بهبود رفتار سازه‌ای و افزایش عمر مفید ساختمان کمک شایانی می‌کند.
انتخاب روش مناسب وصله میلگرد
انتخاب گزینه مناسب از میان روش های اتصال میلگرد به عوامل متعددی بستگی دارد که باید با دقت بررسی شوند تا اتصال نهایی از نظر مقاومت، دوام و اجرا بهینه باشد. ابتدا نوع نیروی وارده بر میلگرد (کششی، فشاری یا ترکیبی) اهمیت دارد؛ برخی روش‌ها برای انتقال بار کششی مناسب‌تر و برخی دیگر برای بار فشاری طراحی شده‌اند. همچنین قطر و نوع میلگرد (گرم‌نورد شده یا سرد اصلاح شده) در انتخاب روش تأثیرگذار است.
شرایط محیطی، محدودیت‌های فضایی و امکان دسترسی در محل اجرا نیز نقش مهمی در تصمیم‌گیری دارند؛ برای مثال در فضاهای محدود، وصله مکانیکی به دلیل حجم کمتر نسبت به وصله پوششی ترجیح داده می‌شود. علاوه بر این، هزینه‌ها، تجهیزات موجود و سطح تخصص نیروی اجرایی نیز باید در نظر گرفته شود. در نهایت، رعایت استانداردها و آیین‌نامه‌های ملی و بین‌المللی، همراه با مشورت با مهندسین سازه، بهترین روش وصله میلگرد را مشخص می‌کند تا سازه‌ای ایمن و با کیفیت حاصل شود.
سوالات متداول
روش های اتصال میلگرد به چند صورت است؟
اتصال میلگرد پوششی، کوپلر، فورجینگ و اتکایی از روش های وصله میلگرد به شمار می‌آیند.
بهترین روش اتصال میلگرد کدام است؟
بهترین روش اتصال میلگرد بستگی به شرایط پروژه و نیازهای سازه دارد و نمی‌توان یک روش را به‌طور مطلق برتر دانست. هر روش اتصال مزایا و محدودیت‌های خاص خود را دارد. بنابراین، بهترین روش اتصال میلگرد زمانی مشخص می‌شود که نیازهای پروژه (نوع نیروها، اندازه میلگردها، محدودیت فضا، بودجه و تجهیزات در دسترس) به دقت ارزیابی شده و با استانداردهای فنی منطبق باشد.
پرکاربردترین روش اتصال میلگرد چیست؟
از پرکاربردترین روش های اتصال میلگرد در ساختمانسازی، وصله پوششی (Overlap Splicing) است. این روش به دلیل سادگی اجرا، هزینه پایین و نیاز نداشتن به تجهیزات خاص، در بیشتر پروژهها به کار میرود. در این روش، دو میلگرد به صورت همپوشانی در طول مشخصی کنار هم قرار میگیرند و با کمک بتن یا مفتول به هم متصل میشوند. اگرچه طول وصله پوششی نسبتاً زیاد است، اما به دلیل سهولت و انعطافپذیری در اجرا، همچنان محبوبترین روش برای اتصال میلگردها به شمار میآید.
کدام نوع از اتصالات میلگرد مقاومت بیشتری دارد؟
اتصالات مکانیکی میلگرد معمولاً بیشترین مقاومت را نسبت به سایر روش‌ها دارند. دلیل این برتری، اتصال مستقیم و محکم میلگردها توسط کوپلرها یا اتصالات مکانیکی است که باعث انتقال بهتر نیروها بدون نیاز به طول وصله بلند می‌شود. این روش، مقاومت کششی و فشاری بسیار بالایی ایجاد می‌کند و عملکرد سازه را بهبود می‌بخشد.
