اسکلت فلزی یکی از پرکاربردترین و مقاوم‌ترین سیستم‌های سازه‌ای در ساخت‌وسازهای امروزی محسوب می‌شود. استفاده از فلز در ساخت ساختمان‌ها به دلیل ویژگی‌هایی همچون مقاومت بالا، دوام طولانی، امکان اجرای سریع و انعطاف‌پذیری در طراحی، مورد توجه مهندسان و پیمانکاران قرار گرفته است. از پروژه‌های مسکونی کوچک گرفته تا برج‌های بلندمرتبه و سوله‌های صنعتی، اسکلت فلزی به عنوان یک انتخاب مطمئن و کارآمد شناخته می‌شود.
در سال‌های اخیر با رشد شهرنشینی و افزایش نیاز به ساخت‌وسازهای مقاوم در برابر بلایای طبیعی مانند زلزله، طراحی و ساخت اسکلت فلزی اهمیت دوچندانی یافته است. در این مقاله به بررسی ساخت اسکلت فلزی، دلایل اجرا، مزایا، مراحل ساخت، فونداسیون و نکات مهم آن می‌پردازیم تا دید جامعی از این سازه مهم در اختیار فعالان صنعت ساختمان و به‌ویژه مخاطبان حوزه آهن‌آلات قرار گیرد.
فهرست محتواها
دلایل اجرا و ساخت اسکلت فلزی
انتخاب سیستم سازه‌ای مناسب برای هر ساختمان به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها مقاومت، سرعت اجرا، هزینه و شرایط زمین است. ساخت اسکلت فلزی دلایل متنوعی دارد که برخی از آن‌ها عبارتند از:
مقاومت در برابر بارهای دینامیکی و زلزله
فلز به دلیل خاصیت شکل‌پذیری بالا و مقاومت در برابر نیروهای دینامیکی، گزینه‌ای ایده‌آل برای سازه‌های مقاوم در برابر زلزله محسوب می‌شود. اسکلت فلزی با قابلیت تغییر شکل کنترل‌شده، انرژی زلزله را جذب کرده و از تخریب ناگهانی سازه جلوگیری می‌کند.
سرعت بالای اجرا
یکی از مهم‌ترین دلایل انتخاب اسکلت فلزی، سرعت بالای اجرا است. اجزای فلزی در کارخانه ساخته و به محل پروژه منتقل می‌شوند و پس از آن با اتصالات پیچ و مهره یا جوشکاری نصب می‌گردند. این روش موجب صرفه‌جویی در زمان ساخت پروژه می‌شود.
امکان تغییرات معماری و سازه‌ای
اسکلت فلزی انعطاف‌پذیری بالایی در طراحی دارد و مهندسان معمار می‌توانند طرح‌های متنوع و پیچیده‌ای را روی آن اجرا کنند. این ویژگی برای ساختمان‌های تجاری و اداری اهمیت زیادی دارد.
صرفه‌جویی در فضا
ستون‌ها و تیرهای فلزی نسبت به سازه‌های بتنی ابعاد کوچک‌تری دارند. این موضوع باعث می‌شود فضای مفید ساختمان افزایش یابد که در پروژه‌های مسکونی و اداری یک مزیت بزرگ محسوب می‌شود.
دوام و ماندگاری بالا
اگر اسکلت فلزی به‌طور اصولی طراحی و اجرا شود، در برابر عوامل محیطی و بارهای مختلف دوام بالایی خواهد داشت. همچنین امکان تقویت یا تغییر در سازه طی سال‌های آینده نیز وجود دارد.

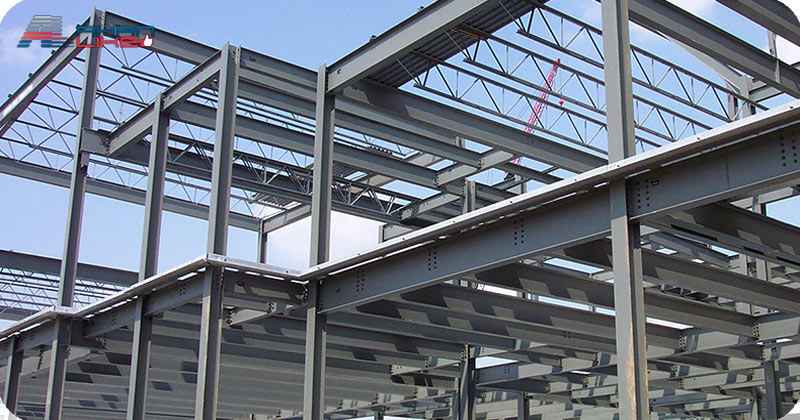

مزایای اسکلت فلزی
ساخت اسکلت فلزی نسبت به سایر سیستم‌های سازه‌ای مزایای متعددی دارد که همین ویژگی‌ها باعث افزایش محبوبیت آن در پروژه‌های ساختمانی شده است:
- مقاومت بالا در برابر بارهای فشاری و کششی: فلز به دلیل خواص مکانیکی ویژه، توان تحمل بارهای سنگین را دارد.
- وزن کمتر نسبت به سازه بتنی: در بسیاری از پروژه‌ها، وزن کلی اسکلت فلزی کمتر از اسکلت بتنی است که این موضوع در طراحی فونداسیون و کاهش بار مرده ساختمان نقش مؤثری دارد.
- سهولت در محاسبات سازه‌ای: در مراحل طراحی، محاسبه تیرآهن در ساختمان با استفاده از نرم‌افزارهای مهندسی امکان‌پذیر است که دقت بالایی را به همراه دارد.
- امکان ساخت در کارخانه: قطعات اسکلت فلزی در کارخانه ساخته می‌شوند و کنترل کیفیت در محیطی استاندارد انجام می‌شود.
- اتصالات متنوع: اجرای اسکلت فلزی به روش‌های مختلفی مانند پیچ و مهره یا جوشکاری تیرآهن و دیگر مقاطع امکان‌پذیر است.
- امکان بازسازی و تقویت: برخلاف سازه‌های بتنی، در اسکلت فلزی می‌توان بخش‌هایی از ساختمان را در آینده اصلاح یا تقویت کرد.

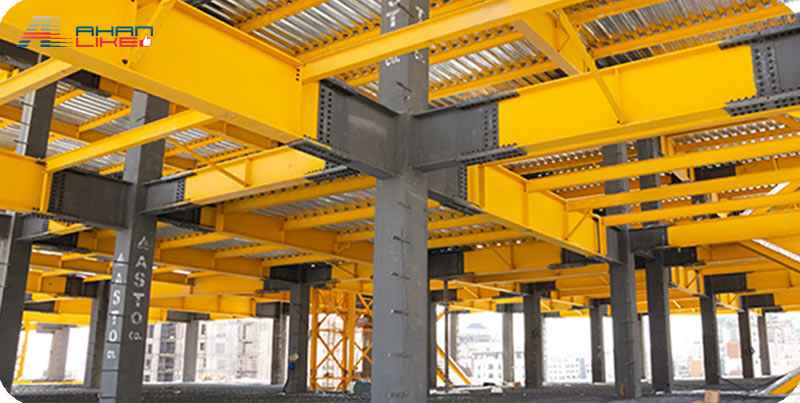

مراحل ساخت اسکلت فلزی
فرآیند ساخت اسکلت فلزی تنها محدود به نصب تیر و ستون در کارگاه نیست، بلکه مجموعه‌ای از مراحل تخصصی از طراحی و محاسبات اولیه تا آماده‌سازی در کارخانه، حمل و نصب در محل پروژه را شامل می‌شود. هر کدام از این مراحل اگر به‌درستی و طبق اصول مهندسی انجام نشوند، می‌توانند ایمنی کل سازه را تحت‌تأثیر قرار دهند. به همین دلیل آشنایی با مراحل گام‌به‌گام ساخت اسکلت فلزی برای مهندسان، پیمانکاران و حتی کارفرمایان اهمیت زیادی دارد.
تهیه نقشه‌های اجرایی و شاپ دراوینگ
پس از اتمام طراحی سازه توسط مهندسین محاسب، نقشه‌های اجرایی دقیق یا همان شاپ دراوینگ در واحد دفتر فنی تهیه می‌شوند. این نقشه‌ها شامل جزئیات برش تیرآهن، محل دقیق سوراخ‌کاری‌ها، ضخامت ورق‌ها، نوع اتصالات و نحوه جوشکاری تیرآهن و سایر اجزا هستند. در این مرحله همچنین لیستوفر (لیست مصالح) بر اساس محاسبه تیرآهن در ساختمان تهیه می‌شود تا مقدار دقیق فولاد و پروفیل‌های موردنیاز مشخص گردد.
خرید و تامین مصالح
پس از مشخص شدن مقاطع مصرفی، خرید تیرآهن، نبشی، ناودانی و ورق‌ها بر اساس نقشه‌ها انجام می‌شود. در این بخش موضوع قیمت تیرآهن اهمیت زیادی دارد، زیرا نوسانات بازار می‌تواند روی کل هزینه پروژه تأثیرگذار باشد. انتخاب برند معتبر و استاندارد بودن مصالح نیز ضروری است.
برشکاری و آماده‌سازی مقاطع
مقاطع فولادی در کارخانه یا کارگاه با استفاده از دستگاه‌های برش CNC یا گیوتین به ابعاد مورد نظر برش داده می‌شوند. در این مرحله کنترل ابعاد و زوایا بسیار مهم است تا خطا در هنگام نصب به حداقل برسد.
سوراخ‌کاری و آماده‌سازی اتصالات
برای اتصال پیچ و مهره‌ای، مقاطع باید به‌صورت دقیق سوراخ‌کاری شوند. اگر سازه بر اساس جوشکاری اجرا شود، لبه‌ها و سطح تماس باید با سنگ‌زنی و پخ‌زنی آماده شوند تا کیفیت جوشکاری تیرآهن و سایر اعضا افزایش یابد.
مونتاژ اولیه (مونتاژ کارگاهی)
پیش از انتقال به محل پروژه، اجزا در کارگاه به‌صورت آزمایشی مونتاژ می‌شوند. این کار باعث می‌شود هرگونه خطا در سوراخ‌کاری یا برش قبل از حمل کشف شود و از دوباره‌کاری در محل پروژه جلوگیری گردد.
عملیات جوشکاری و کنترل کیفیت
در صورت طراحی اتصالات جوشی، جوشکاران ماهر با رعایت WPS (Welding Procedure Specification) اقدام به جوشکاری می‌کنند. کیفیت جوش‌ها باید مطابق با آیین‌نامه‌های ملی و بین‌المللی کنترل شود. در بسیاری از پروژه‌ها تست‌های غیرمخرب مانند التراسونیک (UT) یا رادیوگرافی (RT) برای اطمینان از کیفیت جوش انجام می‌شود.
رنگ‌آمیزی و پوشش ضدزنگ
پس از آماده‌سازی اعضا، سطح آن‌ها با برس یا سندبلاست تمیز و سپس با ضدزنگ یا رنگ اپوکسی پوشش داده می‌شود تا از خوردگی و زنگ‌زدگی در طول زمان جلوگیری شود.
حمل به محل پروژه
اعضای اسکلت فلزی پس از بسته‌بندی مناسب با کامیون یا تریلی به محل پروژه منتقل می‌شوند. در این مرحله، رعایت اصول بارگیری و تخلیه اهمیت زیادی دارد تا از تابیدگی یا آسیب دیدن قطعات جلوگیری شود.
نصب اسکلت در محل پروژه
نخستین گام در نصب و شروع ساخت اسکلت فلزی، کارگذاری صفحه ستون‌ها در فونداسیون و تراز دقیق آن‌هاست. سپس ستون‌ها یک‌به‌یک نصب شده و به وسیله جرثقیل در جای خود قرار می‌گیرند. پس از آن تیرها، بادبندها و سایر اجزا به ترتیب مشخص در نقشه نصب می‌شوند. در این مرحله باید از اتصالات موقت (مثل جوش‌های نگهدارنده یا پیچ‌های موقت) استفاده کرد تا پایداری اولیه سازه تأمین شود.
اتصال نهایی (پیچ و مهره یا جوشکاری تیرآهن و مقاطع)
بعد از قرارگیری تمام اعضا، اتصالات نهایی اجرا می‌شوند. در سازه‌های پیچ و مهره‌ای، از پیچ‌های پرمقاومت با کلاس‌های مشخص استفاده می‌شود. در سازه‌های جوشی نیز باید جوش نهایی با دقت کامل و طبق دستورالعمل‌ها اجرا شود.
تست و بازرسی نهایی
پس از ساخت اسکلت فلزی و اتمام نصب، سازه مورد بازرسی قرار می‌گیرد. کنترل ابعاد، تراز ستون‌ها، کیفیت جوشکاری تیرآهن و سفتی پیچ‌ها همگی جزو مراحل پایانی هستند. در پروژه‌های مهم، بازرسی توسط شرکت‌های شخص ثالث و براساس استانداردهای بین‌المللی صورت می‌گیرد.
پایان‌بندی ساخت اسکلت فلزی
در نهایت پوشش‌های تکمیلی ضدزنگ در نقاط آسیب‌دیده اجرا می‌شود و سازه برای شروع مراحل بعدی مانند نصب سقف و دیوار آماده می‌گردد.
فونداسیون اسکلت فلزی
فونداسیون یا پی ساختمان، اساس هر سازه‌ای محسوب می‌شود و در اسکلت فلزی نیز اهمیت ویژه‌ای دارد. انتخاب نوع فونداسیون به عواملی مانند نوع خاک، بار وارده، تعداد طبقات و شرایط اقلیمی بستگی دارد.
انواع فونداسیون در اسکلت فلزی
- پی منفرد: برای ساختمان‌های کوچک و بارهای سبک مناسب است.
- پی نواری: در سازه‌هایی که بارها به صورت خطی منتقل می‌شوند، استفاده می‌گردد.
- پی رادیه یا گسترده: برای ساختمان‌های بلندمرتبه و خاک‌های ضعیف کاربرد دارد.
- شمع‌ها: در زمین‌های سست و مناطقی با سطح آب زیرزمینی بالا استفاده می‌شوند.
ارتباط فونداسیون با اسکلت فلزی
فونداسیون یا پی، نقش انتقال بارهای قائم و افقی ساختمان به بستر زمین را بر عهده دارد. اسکلت فلزی به دلیل وزن نسبتاً کمتر از سازه بتنی و در عین حال تمرکز بار در محل ستون‌ها، نیازمند طراحی دقیق فونداسیون است تا بتواند بارها را به‌صورت ایمن به خاک منتقل کند.
انتقال بار از ستون به پی از طریق صفحه ستون (Base Plate)
- در اسکلت فلزی، بارهای وارد بر ستون ابتدا به صفحه ستون منتقل می‌شود.
- صفحه ستون‌ها معمولاً از ورق فولادی با ضخامت کافی ساخته می‌شوند تا فشار وارده را به سطح بیشتری از بتن توزیع کنند.
- اگر طراحی صفحه ستون به‌درستی انجام نشود، تمرکز تنش در زیر ستون باعث ترک‌خوردگی بتن یا نشست غیر یکنواخت فونداسیون خواهد شد.
- طراحی صفحه ستون شامل محاسبه ضخامت، ابعاد، نوع جوشکاری تیرآهن یا پروفیل ستون به صفحه ستون و محل دقیق بولت‌ها است.
بولت‌ها و اتصال ستون به فونداسیون
- برای اتصال صفحه ستون به بتن، از بولت‌های مهاری (Anchor Bolt) استفاده می‌شود.
- بولت‌ها قبل از بتن‌ریزی در محل دقیق خود کار گذاشته می‌شوند.
- تنظیم و تراز بودن بولت‌ها اهمیت بالایی دارد، زیرا کوچک‌ترین انحراف باعث مشکل در نصب ستون خواهد شد.
- در برخی سازه‌ها از بولت‌های خم‌شده یا مکانیکی استفاده می‌شود تا مقاومت بیشتری در برابر بارهای کششی و برشی داشته باشند.
تراز بودن فونداسیون و اهمیت آن در نصب اسکلت فلزی
- یکی از مشکلات رایج در اجرا، عدم تراز بودن سطح بتن در فونداسیون است.
- برای رفع این مشکل از گروت‌ریزی (Grouting) زیر صفحه ستون استفاده می‌شود. گروت با خاصیت روانی بالا تمام فضاهای خالی زیر صفحه ستون را پر کرده و انتقال بار را یکنواخت می‌کند.
- اگر گروت‌ریزی اصولی انجام نشود، بخشی از صفحه ستون معلق باقی می‌ماند و باعث تمرکز تنش و در نهایت شکست بتن خواهد شد.
ارتباط شکل و نوع فونداسیون با اسکلت فلزی
- پی منفرد (Isolated Footing): زمانی به کار می‌رود که بار هر ستون جداگانه به زمین منتقل شود. در این حالت ابعاد پی باید بر اساس بار ستون فلزی و مقاومت خاک تعیین شود.
- پی نواری: زمانی استفاده می‌شود که چند ستون در یک ردیف قرار داشته باشند. این روش برای اسکلت فلزی با دهانه‌های کوچک رایج است.
- پی رادیه یا گسترده: در ساختمان‌های بلند یا در زمین‌های ضعیف، کل سطح زیرین ساختمان با یک دال بتنی مسلح پوشانده می‌شود تا بار ستون‌های فلزی به صورت یکپارچه منتقل گردد.
- شمع‌ها (Piles): در زمین‌های سست یا مناطقی که سطح آب زیرزمینی بالاست، بار اسکلت فلزی از طریق ستون‌ها به شمع‌ها منتقل می‌شود.
تاثیر محاسبات سازه‌ای بر ارتباط فونداسیون و اسکلت فلزی
- در طراحی اسکلت فلزی، محاسبه تیرآهن در ساختمان فقط بخشی از کار است؛ بخش مهم‌تر، محاسبه دقیق بار ستون‌ها و انتقال آن‌ها به پی است.
- اگر بار ستون‌ها به‌درستی محاسبه نشود، حتی بهترین فونداسیون هم قادر به تحمل بار نخواهد بود.
- علاوه بر بارهای قائم، نیروهای جانبی ناشی از باد و زلزله نیز باید به پی منتقل شوند. این کار از طریق بادبندها و اتصالات مناسب بین ستون و فونداسیون انجام می‌شود.
کنترل نشست و پایداری سازه
- یکی از مهم‌ترین ارتباطات بین فونداسیون و اسکلت فلزی، جلوگیری از نشست نامتقارن است.
- اگر خاک زیر برخی ستون‌ها ضعیف‌تر باشد یا طراحی پی متناسب با بار ستون‌ها انجام نشده باشد، نشست نامتقارن رخ می‌دهد که منجر به کج شدن یا ترک خوردن اسکلت فلزی می‌شود.
- به همین دلیل، انجام آزمایش خاک و طراحی دقیق فونداسیون بر اساس آن از الزامات اجرای اسکلت فلزی است.
استانداردهای ایمنی و اجرایی
- جوشکاری تیرآهن یا ستون به صفحه ستون باید مطابق با آیین‌نامه‌ها انجام شود.
- ابعاد صفحه ستون و محل بولت‌ها باید دقیقاً مطابق نقشه‌های اجرایی باشد.
- بتن مصرفی در فونداسیون باید دارای مقاومت مشخصه مناسب (معمولاً C25 به بالا) باشد.
- استفاده از میلگردهای انتظار برای افزایش یکپارچگی بتن و مقاومت در برابر نیروهای کششی الزامی است.
نکات مهم در ساخت اسکلت فلزی
برای اینکه اسکلت فلزی یک ساختمان بتواند حداکثر مقاومت و ایمنی را داشته باشد، رعایت نکات زیر ضروری است:
- دقت در طراحی اولیه و انجام کامل محاسبات سازه‌ای
- انتخاب تیرآهن و مقاطع فولادی متناسب با بارهای وارده و شرایط پروژه
- توجه به استانداردهای جوشکاری تیرآهن و سایر اتصالات فلزی
- کنترل کیفیت در تمام مراحل، از کارخانه تا نصب نهایی
- رعایت مسائل ایمنی در حین اجرا برای جلوگیری از حوادث کارگاهی
- در نظر گرفتن شرایط محیطی مانند رطوبت و خوردگی و استفاده از پوشش‌های ضدزنگ
- برآورد صحیح هزینه‌ها و بررسی نوسانات بازار، چرا که قیمت تیرآهن یکی از عوامل کلیدی در مدیریت بودجه پروژه است
جمع‌بندی
طراحی و ساخت اسکلت فلزی یکی از مهم‌ترین مراحل در فرآیند ساخت‌وساز محسوب می‌شود که نیازمند دقت، تخصص و رعایت اصول مهندسی است. دلایل متعدد از جمله مقاومت بالا، سرعت اجرا، انعطاف‌پذیری در طراحی و صرفه‌جویی در فضا باعث شده است که اسکلت فلزی به عنوان گزینه‌ای برتر در بسیاری از پروژه‌ها انتخاب شود.
از طرفی، توجه به محاسبه تیرآهن در ساختمان، اجرای صحیح فونداسیون، رعایت اصول جوشکاری تیرآهن و در نظر گرفتن تغییرات قیمت تیرآهن در بازار از جمله عوامل حیاتی برای موفقیت پروژه به شمار می‌رود. در نهایت، می‌توان گفت که اسکلت فلزی اگر به‌درستی طراحی و اجرا شود، سال‌ها دوام و ایمنی را برای ساختمان تضمین خواهد کرد.
