خرپا یکی از سازه‌های پرکاربرد در مهندسی عمران و ساخت‌وساز است که به‌صورت شبکه‌ای از اعضای مثلثی‌شکل طراحی می‌شود. هدف اصلی از استفاده خرپا، انتقال نیرو و بار به‌صورت یکنواخت و افزایش استحکام سازه است، در حالی که وزن کلی آن نسبت به دیگر انواع سازه‌ها سبک‌تر می‌باشد. خرپاها از قرن نوزدهم میلادی تاکنون در پروژه‌های مختلف از پل‌سازی گرفته تا ساخت سقف‌های بزرگ، انبارها و سوله‌ها مورد استفاده قرار گرفته‌اند. در ایران نیز به‌دلیل در دسترس بودن تیرآهن و قیمت مناسب آن نسبت به مقاطع فولادی دیگر، ساخت خرپا با تیرآهن یکی از رایج‌ترین روش‌ها برای ساخت سازه‌های سبک و نیمه‌سنگین است.
در واقع، خرپا را می‌توان ترکیبی از علم مهندسی و هنر در طراحی دانست؛ چرا که در عین داشتن زیبایی بصری، عملکردی کاملاً فنی دارد. خرپاها معمولاً به دو شکل اصلی ساخته می‌شوند: خرپاهای فولادی و خرپاهای چوبی. در پروژه‌های صنعتی، نوع فولادی به‌ویژه خرپایی که از تیرآهن ساخته می‌شود، انتخاب اول مهندسان است؛ زیرا مقاومت بالا، دوام طولانی، و قابلیت تحمل نیروهای کششی و فشاری زیاد دارد.
در ادامه با مراحل ساخت، ابزار مورد نیاز، کاربردها، مزایا و معایب، عوامل مؤثر بر قیمت و نکات مهم در ساخت خرپا با تیرآهن آشنا می‌شویم.
فهرست محتوا

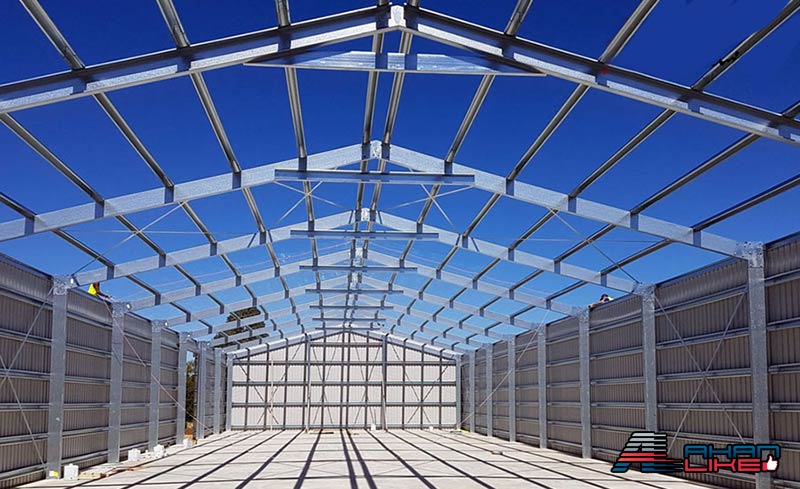

مراحل ساخت خرپا با تیرآهن
برای ساخت خرپا با تیرآهن باید چند مرحله‌ی اصلی و دقیق طی شود. هر یک از این مراحل اگر به درستی انجام نشود، می‌تواند باعث کاهش مقاومت و ایمنی کل سازه شود.
طراحی اولیه و محاسبات
اولین گام در ساخت خرپا، طراحی آن بر اساس نوع سازه و میزان بارگذاری است. مهندس طراح باید تمام نیروهای کششی، فشاری، خمشی و برشی را محاسبه کند. نوع خرپا (مثلثی، جناقی، پرات، وارن یا موریسون) نیز در همین مرحله تعیین می‌شود. طراحی باید بر اساس استانداردهای ملی ساختمان و آیین‌نامه‌های معتبر مانند مبحث دهم مقررات ملی ساختمان انجام شود.
انتخاب نوع و سایز تیرآهن
پس از مشخص شدن نقشه و طرح خرپا، نوبت به انتخاب تیرآهن مناسب می‌رسد. تیرآهن‌ها انواع مختلفی دارند؛ از جمله تیرآهن IPE (اروپایی)، IPN (معمولی)، و تیرآهن هاش (HEB و HEA) که به‌دلیل بال‌های ضخیم‌تر، مقاومت بیشتری در برابر خمش دارند. برای پروژه‌هایی با دهانه‌های بزرگ‌تر معمولاً از تیرآهن هاش استفاده می‌شود. در سازه‌های کوچک‌تر یا سوله‌های سبک، تیرآهن ۱۴ یکی از گزینه‌های رایج است. انتخاب نوع تیرآهن باید با در نظر گرفتن وزن، نوع اتصال و شرایط محیطی صورت گیرد.
برش و آماده‌سازی تیرآهن‌ها
در این مرحله تیرآهن‌ها طبق نقشه، با استفاده از دستگاه برش دقیق (مانند فرز یا دستگاه برش پلاسما) به طول‌های مشخص بریده می‌شوند. دقت در زاویه و محل برش اهمیت زیادی دارد، زیرا کوچک‌ترین خطا در برش باعث می‌شود اعضای خرپا به‌درستی در محل خود قرار نگیرند و در نتیجه توزیع نیروها دچار اشکال شود.
مونتاژ اولیه
پس از برش، اعضای خرپا بر روی زمین یا میز کار چیده می‌شوند تا مونتاژ اولیه انجام شود. در این مرحله از گیره‌های مخصوص یا تکیه‌گاه‌های فلزی برای نگه‌داشتن تیرآهن‌ها در محل دقیق خود استفاده می‌شود. پس از اطمینان از تطابق ابعاد و زوایا، عمل جوشکاری موقت برای تثبیت اولیه قطعات انجام می‌شود.
جوشکاری نهایی و تقویت اتصالات
در جوشکاری نهایی، تمامی محل‌های اتصال با جوش کامل و عمیق پر می‌شوند. بسته به نوع پروژه، می‌توان از جوش قوس الکتریکی، CO2 یا زیرپودری استفاده کرد. در برخی پروژه‌ها به جای جوش از پیچ و مهره‌های مقاوم استفاده می‌شود که در صورت نیاز به جداسازی سازه، کاربرد بیشتری دارد. پس از جوشکاری، سطح خرپا باید از نظر وجود حفره، ترک یا سوختگی بررسی شود تا از کیفیت اتصالات اطمینان حاصل شود.
رنگ‌آمیزی و ضدزنگ‌کاری
مرحله آخر، پوشش سطحی خرپا است. پس از تمیز کردن سطح فلز با برس سیمی یا سندبلاست، لایه‌ای از ضدزنگ و رنگ محافظ بر روی آن زده می‌شود. این کار از زنگ‌زدگی و خوردگی در اثر رطوبت جلوگیری می‌کند. در صورت استفاده از خرپا در فضای باز، استفاده از رنگ اپوکسی یا رنگ‌های صنعتی مقاوم به UV توصیه می‌شود.
کاربرد ساخت خرپا با تیرآهن
خرپاهایی که با تیرآهن ساخته می‌شوند، در پروژه‌های متنوعی به کار می‌روند. از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:
- ساخت سوله با تیرآهن برای کارخانه‌ها، انبارها و کارگاه‌های صنعتی
- سقف سالن‌های ورزشی، نمایشگاه‌ها و مراکز تجاری
- پل‌های فلزی و عابر پیاده
- سازه‌های نگهدارنده در پالایشگاه‌ها و نیروگاه‌ها
- سازه‌های موقت در پروژه‌های عمرانی
- خرپای سقف شیروانی و ویلاهای بزرگ
در همه این موارد، خرپا باعث کاهش وزن کلی سازه و افزایش مقاومت در برابر بارهای دینامیکی می‌شود. به‌علاوه، طراحی مثلثی شکل خرپا موجب توزیع یکنواخت نیروها و جلوگیری از تمرکز تنش در یک نقطه می‌گردد.
ابزار و تجهیزات ساخت خرپا با تیرآهن
برای ساخت خرپا با تیرآهن به مجموعه‌ای از ابزارهای دقیق و صنعتی نیاز است. مهم‌ترین آن‌ها شامل موارد زیر است:
- دستگاه برش آهن (اره نواری یا برش پلاسما)
- دستگاه جوش الکتریکی یا CO2
- ابزار اندازه‌گیری شامل متر، زاویه‌سنج و تراز
- گیره و فیکسچرهای فلزی برای نگهداری قطعات
- دستگاه سوراخ‌کاری صنعتی در صورت استفاده از پیچ و مهره
- دستگاه تمیزکاری سطح (سندبلاست یا برس سیمی)
- رنگ و ضدزنگ صنعتی
همچنین رعایت ایمنی در حین کار با ابزارهای سنگین ضروری است. استفاده از دستکش ضد حرارت، ماسک تنفسی، عینک محافظ و لباس کار نسوز از نکات ایمنی مهم محسوب می‌شود.
مزایا و معایب ساخت خرپا با تیرآهن
ساخت خرپا با تیرآهن مزایا و محدودیت‌هایی دارد که شناخت آن‌ها به تصمیم‌گیری بهتر کمک می‌کند.
مزایا:
- مقاومت بالا در برابر نیروهای فشاری و کششی
- طول عمر زیاد و دوام در شرایط آب‌وهوایی مختلف
- امکان ساخت در ابعاد بزرگ و دهانه‌های وسیع
- قابلیت باز و بسته شدن (در صورت استفاده از پیچ و مهره)
- دسترسی آسان به تیرآهن در بازار ایران
- مقرون‌به‌صرفه بودن نسبت به سایر مقاطع فولادی
- سهولت در نصب و اجرای سریع در محل پروژه
معایب:
- وزن نسبتاً زیاد تیرآهن در مقایسه با خرپاهای آلومینیومی
- نیاز به نیروی فنی ماهر برای جوشکاری و مونتاژ
- احتمال زنگ‌زدگی در محیط‌های مرطوب در صورت عدم رنگ‌آمیزی مناسب
- هزینه حمل و نقل بیشتر در پروژه‌های بزرگ
با این حال، در مجموع، خرپاهای فولادی ساخته‌شده با تیرآهن یکی از مطمئن‌ترین گزینه‌ها برای سازه‌های صنعتی و ساختمانی محسوب می‌شوند.
عوامل مؤثر بر قیمت ساخت خرپا با تیرآهن
هزینه ساخت خرپا با تیرآهن متأثر از چند عامل کلیدی است که مهندسان و پیمانکاران باید پیش از شروع پروژه به آن توجه کنند:
نوع و سایز تیرآهن
هر چه سایز تیرآهن بیشتر باشد، وزن و قیمت آن نیز افزایش می‌یابد. برای مثال تیرآهن ۱۴ نسبت به تیرآهن ۱۶ یا ۱۸ وزن و قیمت کمتری دارد، اما در پروژه‌هایی با دهانه بلندتر ممکن است مقاومت کافی نداشته باشد.
نوع طراحی خرپا
خرپاهایی با طراحی پیچیده‌تر (مانند خرپاهای فضاکار یا شبکه‌ای دوبعدی) نیاز به تعداد بیشتری عضو و جوش دارند که هزینه نهایی را افزایش می‌دهد.
نوع اتصال خرپا
استفاده از پیچ و مهره‌های مقاوم گران‌تر از جوشکاری است، اما برای سازه‌هایی که نیاز به مونتاژ مجدد دارند، گزینه‌ای اقتصادی‌تر در بلندمدت محسوب می‌شود.
هزینه نیروی انسانی
ساخت خرپا نیاز به متخصصان جوشکاری و برش‌کاری ماهر دارد. هزینه دستمزد این نیروها بسته به منطقه و حجم پروژه متفاوت است.
هزینه رنگ و ضدزنگ
در پروژه‌هایی که خرپا در معرض رطوبت یا هوای آزاد قرار دارد، استفاده از رنگ‌های صنعتی باکیفیت ضرورت دارد که هزینه‌ها را افزایش می‌دهد.
نوسانات بازار آهن‌آلات
قیمت تیرآهن در بازار، به دلیل وابستگی به نرخ ارز، قیمت جهانی فولاد و شرایط اقتصادی کشور، متغیر است. بنابراین قبل از شروع پروژه باید قیمت روز تیرآهن از منابع معتبر بررسی شود تا برآورد هزینه دقیق‌تری به دست آید.

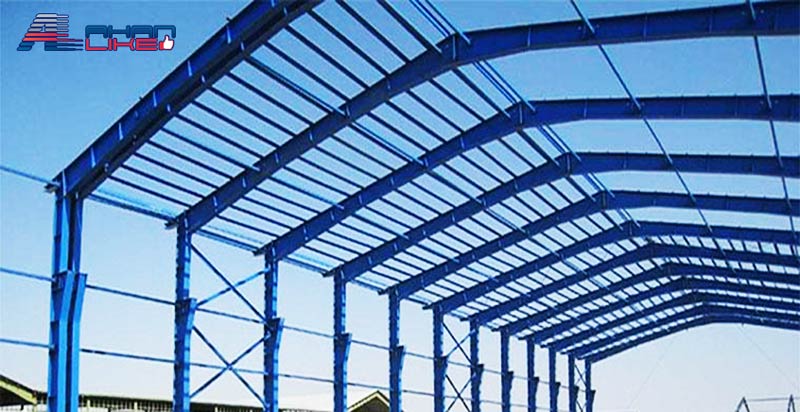

نکات ساخت خرپا با تیرآهن
برای افزایش کیفیت و ایمنی سازه خرپا، رعایت چند نکته کلیدی ضروری است:
- طراحی خرپا باید بر اساس محاسبات دقیق مهندسی انجام شود و از حدس و تجربه شخصی پرهیز شود.
- تیرآهن‌های مورد استفاده باید از برندهای معتبر و دارای گواهی استاندارد باشند.
- در هنگام جوشکاری، باید از الکترودهای مناسب با قطر متناسب با ضخامت تیرآهن استفاده شود.
- پس از اتمام جوشکاری، اتصالات باید با روش‌های غیرمخرب (مانند تست مایع نافذ یا التراسونیک) بررسی شوند.
- استفاده از رنگ‌های ضدزنگ و نگهداری دوره‌ای خرپا باعث افزایش عمر مفید سازه می‌شود.
- در صورت استفاده از خرپا برای ساخت سوله با تیرآهن، بهتر است خرپاها در کارگاه پیش‌ساخته و سپس در محل پروژه نصب شوند تا دقت و کیفیت بالا برود.
- در محیط‌های صنعتی یا مرطوب، استفاده از پوشش گالوانیزه گرم می‌تواند از زنگ‌زدگی جلوگیری کند.
- پیش از نصب نهایی خرپا، باید تراز بودن و هم‌محوری تکیه‌گاه‌ها بررسی شود تا تنش اضافی به سازه وارد نگردد.
جمع‌بندی
خرپا با تیرآهن یکی از مقاوم‌ترین و کارآمدترین انواع سازه‌ها در صنعت ساختمان و پروژه‌های صنعتی محسوب می‌شود. این نوع خرپا با تکیه بر طراحی مثلثی و استفاده از مصالح فولادی، می‌تواند بارهای سنگین را بدون تغییر شکل تحمل کند. علاوه بر استحکام بالا، امکان ساخت سریع و نصب آسان نیز از ویژگی‌های مهم آن است.
در انتخاب نوع تیرآهن باید به وزن سازه، شرایط محیطی، نوع پوشش و قیمت تیرآهن در بازار توجه شود. استفاده از تیرآهن هاش در پروژه‌های سنگین و تیرآهن ۱۴ در سازه‌های سبک‌تر متداول است. همچنین با توجه به تغییرات مداوم در بازار آهن، پیشنهاد می‌شود پیش از آغاز پروژه، برآورد دقیقی از هزینه مصالح انجام شود.
در نهایت، رعایت استانداردهای مهندسی، انتخاب مصالح باکیفیت و اجرای دقیق مراحل ساخت، ضامن دوام و ایمنی خرپای ساخته‌شده است. با توجه به مزایای متعدد این روش، ساخت خرپا با تیرآهن همچنان یکی از پرکاربردترین و اقتصادی‌ترین گزینه‌ها در ساخت‌وسازهای صنعتی، تجاری و عمرانی در ایران به شمار می‌آید.
