در هر سازه ساختمانی یا صنعتی، اجزایی وجود دارند که به عنوان عناصر اصلی باربر شناخته می‌شوند. شاه تیرها از جمله این اجزا هستند که وظیفه انتقال بارهای واردشده از سقف، کف و سایر بخش‌های ساختمان به ستون‌ها و در نهایت به فونداسیون را بر عهده دارند. در این میان، شاه تیر مهم‌ترین نقش را ایفا می‌کند. این عنصر سازه‌ای که در حقیقت مانند ستون فقرات ساختمان عمل می‌کند، وظیفه تحمل و انتقال بیشترین بارها را دارد.
انتخاب درست نوع شاه تیر، ابعاد آن و مصالحی که برای ساخت آن استفاده می‌شود، در استحکام و ایمنی کل سازه نقشی اساسی دارد. اهمیت این موضوع به اندازه‌ای است که مهندسان سازه هنگام طراحی و اجرای پروژه‌ها بخش قابل‌توجهی از محاسبات را به شاه تیر اختصاص می‌دهند.
فهرست محتوا

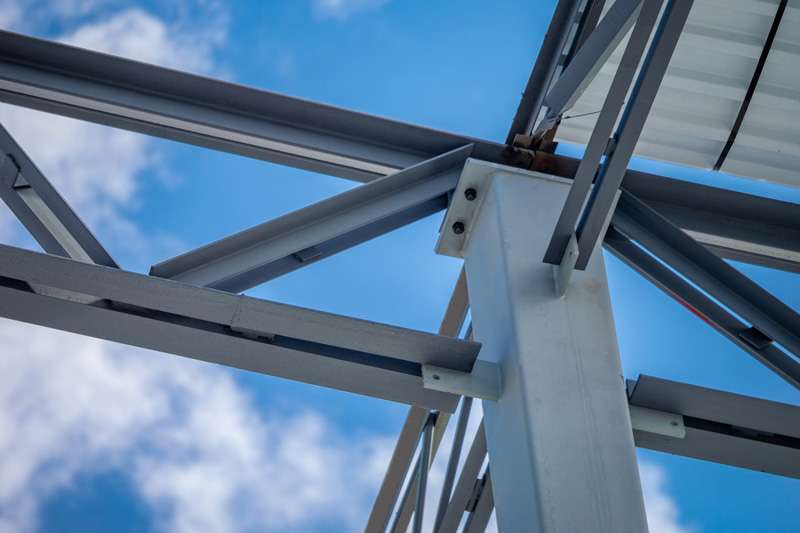

شاه تیر چیست؟
شاه تیر همان تیر اصلی و کلیدی در یک ساختمان یا سازه صنعتی است که بار تیرهای فرعی یا تیرچه‌ها را جمع کرده و به ستون‌ها منتقل می‌کند. در واقع اگر تیرهای فرعی را مسیرهای کوچک انتقال بار در نظر بگیریم، شاه تیر بزرگراه اصلی انتقال بار است که نهایتاً همه فشارها و نیروها را به ستون یا دیوار باربر می‌رساند.
این تیر معمولاً در مقایسه با سایر تیرها ابعاد بزرگ‌تر و مقاومت بیشتری دارد. در سازه‌های فولادی، شاه تیر اغلب از تیرآهن‌های سنگین ساخته می‌شود که می‌تواند به صورت تک‌پروفیل یا به شکل دوبل استفاده گردد. به عنوان مثال، تیرآهن هاش یکی از مقاطع رایج در ساخت شاه تیر است؛ زیرا به دلیل داشتن بال‌های پهن و جان ضخیم، مقاومت بالایی در برابر خم‌شدگی دارد. در سازه‌های بتنی نیز شاه‌تیر به شکل تیر بتنی مسلح با استفاده از میلگردهای طولی و عرضی طراحی و اجرا می‌شود.
تفاوت شاه تیر با تیرهای معمولی
گرچه همه تیرها در یک سازه برای انتقال بار طراحی شده‌اند، اما شاه‌تیر جایگاه متفاوتی نسبت به تیرهای معمولی دارد. اولین تفاوت در میزان باری است که این نوع تیر تحمل می‌کند. شاه تیر به طور مستقیم بارهای اصلی سقف یا کف را متحمل شده و آن‌ها را به ستون‌ها منتقل می‌کند، در حالی که تیرهای فرعی بیشتر بار تیرچه‌ها یا بخش‌های کوچک‌تر سقف را به شاه‌تیر می‌رسانند.
تفاوت دوم در ابعاد و مقطع آن است. تیرهای فرعی معمولاً سبک‌تر و کوچک‌تر انتخاب می‌شوند، اما شاه تیر نیاز به مقاطع سنگین‌تر دارد. به همین دلیل در طراحی شاه تیر، استفاده از تیرآهن هاش یا مقاطع دوبل بیشتر مرسوم است. علاوه بر این، محل اتصال نیز تفاوت عمده‌ای ایجاد می‌کند؛ تیرهای معمولی به شاه تیر یا تیرچه‌ها متصل می‌شوند، اما شاه تیر مستقیماً روی ستون‌ها یا دیوارهای باربر قرار می‌گیرد.
از منظر طراحی هم شاه تیر اهمیت بیشتری دارد. کوچک‌ترین خطا در محاسبات مربوط به شاه‌تیر می‌تواند استحکام کل ساختمان را به خطر بیندازد، در حالی که اشتباه در ابعاد تیر فرعی اثر محدودتری دارد. به همین دلیل شاهتیرها را می‌توان نقطه‌ای حساس و حیاتی در طراحی هر سازه دانست.
انواع شاه تیر
شاهتیرها تنها محدود به یک نوع یا یک جنس خاص نیستند. در ساختمان‌های مسکونی معمولی، استفاده از شاه تیر فولادی IPE یا هاش رایج‌تر است. در پروژه‌های بتنی بزرگ، شاه تیر بتنی یا مرکب کاربرد بیشتری دارد. در پل‌ها و سازه‌های صنعتی سنگین نیز معمولاً از شاه‌تیرهای مرکب، جعبه‌ای یا پیش‌تنیده استفاده می‌شود.
انتخاب نوع شاه تیر به عواملی مانند بار واردشده، طول دهانه، بودجه پروژه، زمان‌بندی اجرا و حتی شرایط اقلیمی بستگی دارد. برای مثال، در مناطقی که امکان خوردگی فولاد بیشتر است، تیر بتنی گزینه بهتری خواهد بود. اما در پروژه‌هایی که سرعت اجرا اهمیت دارد، شاه‌تیر فولادی با مقاطعی مثل تیرآهن هاش بهترین انتخاب است.

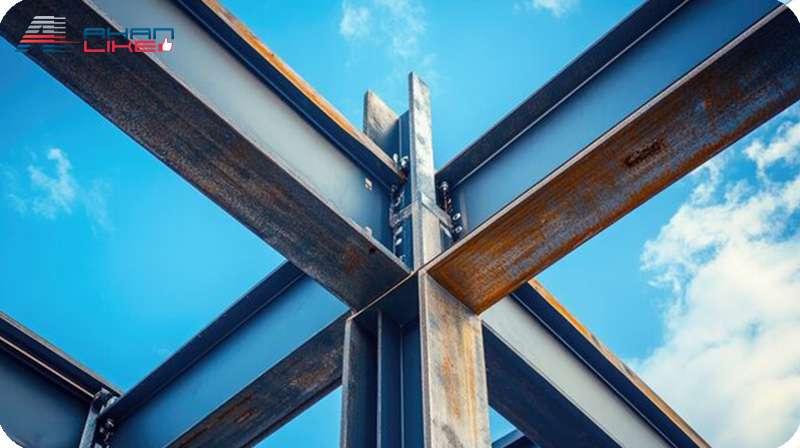

شاه تیر فولادی
رایج‌ترین نوع شاه‌تیر در ساختمان‌سازی و پروژه‌های صنعتی، شاه‌تیر فولادی است. این تیرها به‌طور معمول از پروفیل‌های فولادی آماده مثل تیرآهن IPE ،INP یا تیرآهن هاش ساخته می‌شوند.
- تک تیر: در سازه‌های سبک یا ساختمان‌های کم‌طبقه از یک تیرآهن منفرد به‌عنوان شاه تیر استفاده می‌شود.
- دوبل تیرآهن: وقتی بار زیادی بر شاه تیر وارد می‌شود، دو تیرآهن IPE مشابه به صورت دوبل کنار هم قرار می‌گیرند و با جوش یا بست به هم متصل می‌شوند. این روش علاوه بر افزایش مقاومت خمشی، امکان استفاده از تیرآهن‌های موجود در بازار را فراهم می‌کند و نیازی به سفارش مقاطع خاص ندارد.
- تیرآهن هاش (HEA, HEB, HEM): به دلیل بال پهن و جان ضخیم، بهترین گزینه برای شاه٬تیرهای سنگین در پروژه‌های صنعتی و دهانه‌های بلند هستند. به‌ویژه در سوله‌ها و پل‌ها، تیرآهن هاش به دلیل عملکرد عالی در تحمل خمش و برش بسیار پرکاربرد است.
مزیت اصلی شاه‌تیر فولادی این است که نصب آن سریع‌تر انجام می‌شود و قابلیت جابجایی و حمل بار تیرآهن با تجهیزات مناسب نیز وجود دارد. اما از سوی دیگر، قیمت این نوع شاه تیر وابسته به قیمت روز تیرآهن بوده و در پروژه‌های بزرگ می‌تواند هزینه قابل‌توجهی ایجاد کند.
شاه تیر بتنی
شاه‌تیر بتنی یکی دیگر از انواع متداول است که بیشتر در سازه‌های بتنی به کار می‌رود. این نوع شاه‌تیر معمولاً با بتن مسلح ساخته می‌شود که شامل بتن و میلگردهای طولی و عرضی (خاموت‌ها) است.
مزایای شاه‌تیر بتنی عبارتند از:
- مقاومت بالا در برابر فشارهای فشاری
- دوام طولانی و مقاومت خوب در برابر آتش‌سوزی
- هزینه اولیه کمتر نسبت به فولاد
با این حال، معایب آن نیز قابل چشم‌پوشی نیستند. وزن بالای شاه‌تیر بتنی موجب افزایش بار مرده ساختمان می‌شود و اجرای آن زمان‌بر است. همچنین در دهانه‌های بزرگ کارایی کمتری نسبت به شاه تیر فولادی دارد.
شاه‌تیر مرکب (فولاد و بتن)
در برخی پروژه‌ها برای استفاده از مزایای هر دو مصالح، از شاه‌تیر مرکب استفاده می‌شود. در این حالت، مقطع فولادی (مانند تیرآهن هاش یا دوبل IPE) با بتن ترکیب می‌شود. این ترکیب باعث افزایش ظرفیت باربری و مقاومت خمشی شاه تیر می‌گردد.
شاه‌تیر مرکب معمولاً در سازه‌های سنگین مانند پل‌ها، برج‌ها و پروژه‌هایی که نیاز به عملکرد لرزه‌ای بالا دارند استفاده می‌شود. البته اجرای آن پیچیده‌تر و پرهزینه‌تر از شاه تیرهای ساده است.

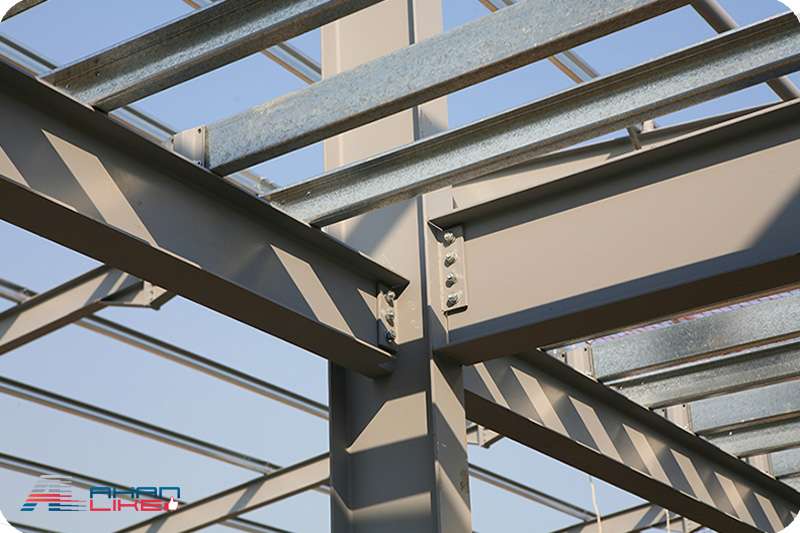

کاربرد شاه تیر در ساخت‌وساز
شاه تیر تقریباً در تمامی پروژه‌های ساختمانی و صنعتی حضور دارد. در ساختمان‌های چندطبقه، شاه تیرها بار سقف و کف هر طبقه را تحمل کرده و به ستون‌ها منتقل می‌کنند. بدون وجود شاه تیر، امکان ساخت ساختمان‌های مرتفع یا حتی ساختمان‌های مسکونی بزرگ وجود نداشت.
در پل‌ها نیز شاهتیرها نقشی کلیدی دارند. بار ناشی از عبور خودروها و عابران باید به شکلی ایمن به پایه‌های پل منتقل شود و این وظیفه بر عهده شاه تیرهاست. همچنین در سوله‌ها و سالن‌های صنعتی که دهانه‌های بزرگ و بدون ستون داخلی دارند، شاه تیرها بار سقف وسیع را به ستون‌های کناری منتقل می‌کنند.
کاربرد دیگر شاه‌تیر در سازه‌های خاص نظیر برج‌ها و ساختمان‌های تجاری بزرگ است که نیازمند تحمل بارهای سنگین و نیروهای جانبی مانند باد و زلزله هستند. در چنین پروژه‌هایی، طراحی شاهتیرها اهمیت بیشتری پیدا می‌کند و معمولاً از مقاطع فولادی سنگین برای اجرای آن‌ها استفاده می‌شود.
مشخصات و ابعاد شاه تیر
شاهتیرها بسته به شرایط سازه، مصالح مورد استفاده و میزان باری که باید تحمل کنند، به شکل‌ها و انواع مختلفی طراحی و اجرا می‌شوند. هر نوع شاه‌تیر ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارد و انتخاب درست آن می‌تواند تأثیر مستقیمی بر استحکام، دوام و هزینه نهایی پروژه بگذارد.
هرچه طول دهانه بیشتر باشد، خمش و تغییرشکل تیر افزایش می‌یابد. برای دهانه‌های بلند، نیاز به مقاطع سنگین‌تر و مقاوم‌تر است. به همین دلیل در پروژه‌هایی با دهانه‌های طولانی، اغلب از تیرآهن هاش سنگین یا دوبل تیرآهن استفاده می‌شود تا ظرفیت خمشی و برشی لازم تأمین گردد.
بارهایی که شاه تیر تحمل می‌کند شامل بار مرده (وزن خود تیر، سقف، دیوارها و کف) و بار زنده (وزن افراد، اثاثیه، بارگذاری‌های متحرک) است. علاوه بر این، بارهای جانبی ناشی از زلزله و باد نیز باید در محاسبات در نظر گرفته شوند. حتی اگر مقطع از نظر مقاومت خمشی مناسب باشد، در صورت ایجاد خیز زیاد، مقطع انتخابی رد خواهد شد. این موضوع نشان می‌دهد که ابعاد شاه تیر تنها براساس تحمل بار تیرآهن انتخاب نمی‌شود، بلکه کنترل تغییر شکل و پایداری نیز نقش اساسی دارد.
انتخاب ابعاد شاه‌تیر باید براساس بارهای واردشده، طول دهانه، نوع مقطع و شرایط پروژه انجام گیرد. هرچه شاه تیر بزرگ‌تر و مقاوم‌تر انتخاب شود، ظرفیت آن برای تحمل بار تیرآهن و انتقال نیروها به ستون‌ها بیشتر خواهد بود. اما باید تعادلی میان ایمنی، هزینه و سهولت اجرا برقرار گردد تا پروژه هم از نظر فنی و هم از نظر اقتصادی بهینه باشد.
نوع مقطع مورد استفاده در شاه‌تیر
انتخاب مقطع مناسب شاه‌تیر به میزان بار و شرایط پروژه بستگی دارد. برای مثال:
- تیرآهن IPE یا INP: مناسب برای دهانه‌های متوسط و بارهای نسبتاً سبک‌تر.
- دوبل تیرآهن: زمانی استفاده می‌شود که بار زیاد بوده اما مقطع منفرد جوابگو نیست.
- تیرآهن هاش (HEA, HEB, HEM): بهترین انتخاب برای شاه تیر در دهانه‌های بزرگ یا بارهای سنگین، به دلیل داشتن بال پهن‌تر و جان ضخیم‌تر که مقاومت خمشی و برشی بیشتری فراهم می‌کند.
مثال از ابعاد متداول شاه تیر
- در ساختمان‌های مسکونی کوچک، شاهتیرها معمولاً از دوبل تیرآهن IPE با سایز ۲۰ تا ۳۰ سانتی‌متر ساخته می‌شوند.
- در سوله‌ها یا سالن‌های صنعتی که دهانه‌ها بلندتر هستند، از تیرآهن هاش HEB یا HEM با ارتفاع ۴۰ تا ۶۰ سانتی‌متر استفاده می‌گردد.
- در پل‌ها یا برج‌ها، ممکن است از شاه‌تیرهای فولادی غول‌پیکر با مقاطع سفارشی یا شاه تیر مرکب (فولاد + بتن) استفاده شود.
ملاحظات اجرایی و اقتصادی در اجرای شاه‌تیر
در کنار ملاحظات فنی، مسائل اقتصادی نیز اهمیت بالایی دارند. انتخاب شاه‌تیرهای سنگین‌تر الزاماً بهترین گزینه نیست، زیرا هزینه مصالح و حمل بار تیرآهن به‌طور قابل‌توجهی افزایش می‌یابد. به همین دلیل، در زمان خرید، همواره باید علاوه بر ابعاد مناسب، به قیمت روز تیرآهن نیز توجه داشت. این موضوع در پروژه‌های بزرگ که تعداد زیادی تیر مصرف می‌شود، تأثیر قابل‌توجهی بر بودجه نهایی دارد.
نحوه نصب شاه تیر
نصب شاه تیر از مراحل حساس در اجرای سازه محسوب می‌شود. این فرآیند باید با دقت و تحت نظارت مهندسان انجام گیرد، زیرا کوچک‌ترین خطا در نصب می‌تواند ایمنی کل ساختمان را تهدید کند.
در سازه‌های فولادی، ابتدا ستون‌ها آماده‌سازی می‌شوند و سپس شاه تیر با استفاده از جرثقیل در محل موردنظر قرار می‌گیرد. پس از آن اتصال تیر به ستون یا دیگر بخش‌های سازه از طریق جوشکاری یا پیچ و مهره انجام می‌شود. در این مرحله رعایت نکات ایمنی بسیار حیاتی است، زیرا معمولاً نصب شاه تیر شامل حمل بار تیرآهن سنگین بوده و به تجهیزات تخصصی نیاز دارد.
در سازه‌های بتنی نیز پس از آماده‌سازی قالب و آرماتوربندی، بتن‌ریزی انجام می‌شود تا شاه تیر شکل گیرد. این فرآیند زمان‌برتر از اجرای شاه‌تیر فولادی است، اما در نهایت تیر بتنی مقاومتی مطلوب به دست می‌دهد.
شاه تیر بتنی یا فولادی
انتخاب میان شاه‌تیر بتنی یا فولادی به شرایط پروژه بستگی دارد. شاه‌تیر فولادی به دلیل سرعت اجرای بالا و مقاومت مناسب در برابر خمش، برای پروژه‌هایی با محدودیت زمان گزینه‌ای عالی است. علاوه بر این، در دهانه‌های بلند نیز عملکرد بسیار خوبی دارد. اما هزینه آن وابسته به نوسانات بازار فولاد و قیمت روز تیرآهن است و در پروژه‌های بزرگ می‌تواند بخش قابل‌توجهی از بودجه را به خود اختصاص دهد.
از سوی دیگر، شاه‌تیر بتنی معمولاً هزینه کمتری دارد و مقاومت بالایی در برابر آتش‌سوزی ارائه می‌دهد. با این حال وزن سنگین‌تر آن موجب می‌شود که فونداسیون قوی‌تری نیاز داشته باشد و اجرای آن زمان بیشتری بطلبد. به همین دلیل، در پروژه‌هایی که زمان عامل محدودکننده است، شاه‌تیر فولادی ترجیح داده می‌شود، اما در پروژه‌هایی که بودجه محدود باشد، شاه‌تیر بتنی انتخاب مناسب‌تری خواهد بود.
مزایا و معایب شاه تیر
شاهتیرها همانند هر عنصر سازه‌ای دیگر دارای مزایا و معایبی هستند که باید پیش از انتخاب مدنظر قرار گیرند.
مزیت اصلی شاه تیر، افزایش استحکام کلی سازه است. این تیرها توانایی تحمل بارهای سنگین را دارند و امکان ساخت ساختمان‌های مرتفع، پل‌ها و سوله‌های صنعتی را فراهم می‌کنند. همچنین با فراهم کردن بستری مناسب برای نصب تیرهای فرعی و سقف، نقش مهمی در یکپارچگی سازه ایفا می‌نمایند.
اما از سوی دیگر، هزینه بالای اجرای شاهتیرها به ویژه در نوع فولادی، یکی از مهم‌ترین معایب آن‌ها محسوب می‌شود. علاوه بر این، در شاه‌تیرهای فولادی مسئله خوردگی و زنگ‌زدگی مطرح است که در صورت عدم استفاده از پوشش مناسب می‌تواند به کاهش عمر مفید سازه منجر شود. همچنین فرآیند حمل بار تیرآهن سنگین و نصب آن به تجهیزات و نیروی کار ماهر نیاز دارد که خود هزینه و زمان بیشتری می‌طلبد.
جمع‌بندی
شاه تیر به عنوان مهم‌ترین عضو باربر در سازه‌های بتنی و فولادی، نقشی حیاتی در استحکام و ایمنی ساختمان‌ها و سازه‌های صنعتی دارد. انتخاب درست نوع شاه تیر، اعم از فولادی یا بتنی، و توجه به عواملی مانند ابعاد، مقاومت، هزینه و قیمت تیرآهن، برای موفقیت هر پروژه ضروری است. چه از تیرآهن هاش برای اجرای شاه٬تیر فولادی استفاده شود و چه از بتن مسلح برای ساخت شاه تیر بتنی، رعایت اصول طراحی، نصب و نگهداری اهمیت ویژه‌ای دارد.
به طور کلی، شاه‌تیر را می‌توان ستون فقرات یک ساختمان دانست. همان‌طور که بدن انسان بدون ستون فقرات توانایی ایستایی ندارد، یک سازه نیز بدون شاه‌تیر نمی‌تواند استحکام لازم را داشته باشد. بنابراین در هر پروژه‌ای، انتخاب و اجرای دقیق شاهتیرها تضمین‌کننده عمر مفید و ایمنی کل سازه خواهد بود.
