محاسبه تیرآهن سقف طاق ضربی | فرمول و نکات اجرا

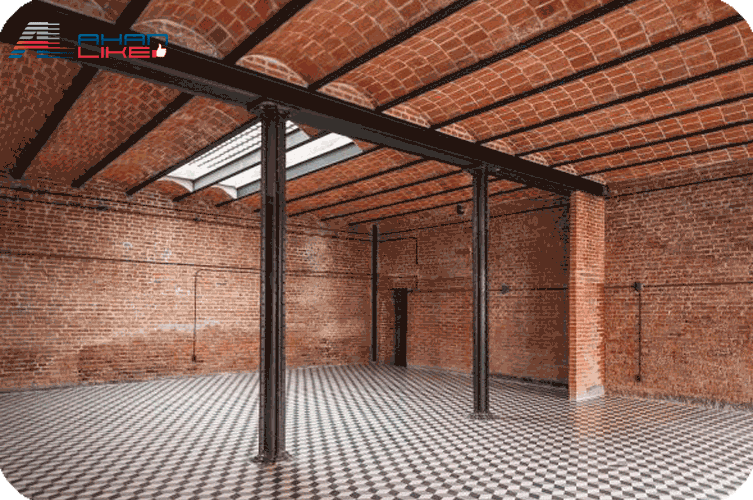

محاسبه تیرآهن سقف طاق ضربی یکی از اولین قدم‌هایی‌ست که هر مهندس یا کارفرمای پروژه‌های ساختمانی باید به‌درستی انجام دهد. این نوع سقف، با آنکه از معماری قدیمی ایران الهام گرفته، هنوز هم در برخی پروژه‌ها به‌دلیل سرعت اجرا و هزینه کمتر، انتخاب اول است. اما نکته‌ای که نباید از آن غافل شد، دقت در انتخاب و چیدمان تیرآهن‌هاست. چرا؟ چون کوچک‌ترین خطا در فاصله‌گذاری تیرآهن سقف طاق ضربی می‌تواند ایمنی و دوام کل سازه را تحت تأثیر قرار دهد.

از طرف دیگر، وقتی صحبت از اجرای این سقف به میان می‌آید، حتماً باید به قیمت تیرآهن هم توجه ویژه‌ای کرد. چرا که با توجه به نوسانات بازار آهن، انتخاب نادرست می‌تواند هزینه پروژه را به‌طور چشمگیری بالا ببرد. محاسبه دقیق تعداد تیرآهن‌ها، بر اساس طول دهانه و نوع اسکلت، نه‌تنها در کاهش هزینه مؤثر است بلکه در ایمنی سازه هم نقش کلیدی دارد.

در ادامه این مطلب، توضیح می‌دهیم که محاسبه تیرآهن سقف طاق ضربی به چه صورت است، چه نکاتی رو هنگام اجرا باید در نظر بگیریم و چطور با شناخت دقیق از این سیستم سنتی، پروژه‌ای ایمن و اقتصادی بسازیم.

روش محاسبه تیرآهن سقف طاق ضربی

وقتی صحبت از اجرای سقف طاق ضربی در یک سازه فولادی می‌شود، یکی از مهم‌ترین مراحل، محاسبه تیرآهن سقف طاق ضربی است. این محاسبه به ما کمک می‌کند تا بدانیم از چه نوع تیرآهنی استفاده کنیم تا سقف نه‌تنها مقاوم و ایمن باشد، بلکه دچار افتادگی یا شکست نشود. از آنجا که سقف‌های طاق ضربی وزن قابل‌توجهی از آجر و ملات را تحمل می‌کنند، لازم است تیرآهن مناسب با دقت بالا انتخاب شود.

در کنار این محاسبه، بررسی محاسبه تحمل بار تیرآهن نیز ضروری است. چرا که هر تیرآهن بسته به ابعاد و مشخصاتش، میزان مشخصی بار را تحمل می‌کند. اگر این مقدار به درستی برآورد نشود، ممکن است باعث ایجاد خیز یا ترک در سقف شود. همچنین وزن تیرآهن نیز در تعیین هزینه نهایی پروژه مؤثر است. پس انتخاب به‌صرفه و اصولی، نقش مهمی در کیفیت و قیمت نهایی اجرا دارد.

فرمول محاسبه تیرآهن سقف طاق ضربی

برای به‌دست آوردن تیرآهن مناسب در سقف طاق ضربی، باید از یک فرمول ساده اما کلیدی استفاده کرد. فرمول محاسبه تیرآهن سقف طاق ضربی به ما کمک می‌کند تا با توجه به طول دهانه، بار وارد شده و مقاومت فولاد، تیرآهن مناسبی انتخاب کنیم که هم از نظر اقتصادی مقرون‌به‌صرفه باشد و هم ایمنی سقف را تضمین کند.

به‌طور کلی این فرمول بر پایه‌ی لنگر خمشی و تنش مجاز طراحی می‌شود. یعنی ابتدا با استفاده از فرمول معروف M = ql² / 8، میزان لنگر خمشی محاسبه شده و سپس با در نظر گرفتن تنش تسلیم فولاد، Wx یا اساس مقطع مورد نیاز به‌دست می‌آید. این مرحله در محاسبه تحمل بار تیرآهن بسیار مهم است.

همچنین با توجه به خروجی این محاسبات، می‌توان به‌درستی وزن تیرآهن مناسب را تعیین کرد و از جدول اشتال، پروفیل استاندارد را انتخاب نمود. به این ترتیب سقفی ایمن، پایدار و قابل اطمینان خواهیم داشت.

تعداد آجر در هر متر مربع سقف طاق ضربی

در اجرای سقف طاق ضربی، برآورد صحیح مصالح از جمله آجر از اهمیت بالایی برخوردار است. آجرهای مورد استفاده در این نوع سقف معمولاً از نوع فشاری و با ابعاد استاندارد ۲۱.۵ در ۱۰ در ۵ سانتی‌متر هستند. نحوه قرارگیری این آجرها به‌صورت طولی و در امتداد بزرگ‌ترین ضلع آن‌ها انجام می‌شود.

با توجه به ابعاد آجر، ضخامت ملات و الگوی چیدمان در طاق، به‌طور تقریبی برای هر متر مربع از سقف طاق ضربی، بین ۵۰ تا ۸۰ عدد آجر فشاری مورد نیاز است. این تعداد ممکن است با توجه به نوع اجرا، قوس سقف، میزان ملات مصرفی و ضخامت کلی سقف، کمی تغییر کند. برآورد دقیق تعداد آجر در هر متر مربع، به مهندس یا مجری پروژه کمک می‌کند تا از هدررفت مصالح جلوگیری کرده و هزینه نهایی پروژه را به‌درستی مدیریت نماید.

انواع سقف طاق ضربی

سقف طاق ضربی با وجود اینکه به‌عنوان یکی از قدیمی‌ترین روش‌های اجرای سقف در ایران شناخته می‌شود، تنوع خاص خود را دارد و بسته به شرایط پروژه و نوع سازه، می‌تواند در شکل‌های مختلفی اجرا شود. در واقع، این نوع سقف با چیدمان قوسی آجرها بین تیرآهن‌ها ساخته می‌شود و همین ویژگی باعث شده در معماری سنتی ایران جایگاه ویژه‌ای داشته باشد.

۱. طاق ضربی معمولی:

در این مدل که رایج‌ترین نوع طاق ضربی است، آجرهای فشاری با ملات گچ و خاک بین دو تیرآهن موازی چیده می‌شوند. این نوع سقف بیشتر در ساختمان‌های یک یا دو طبقه دیده می‌شود و به دلیل اجرای آسان و مصالح در دسترس، همچنان در مناطق سنتی مورد استفاده قرار می‌گیرد.

۲. طاق ضربی با دهانه بزرگ‌تر:

در بعضی شهرها مانند یزد، طاق ضربی‌ها با دهانه‌های بزرگ‌تری (تا حدود ۶ متر) اجرا می‌شوند. در این مدل، قوس سقف کمی بیشتر است تا بار وارد شده بهتر منتقل شود و تیرآهن‌های قوی‌تری هم استفاده می‌شود.

۳. طاق ضربی تقویت‌شده:

گاهی برای افزایش مقاومت سقف، به‌ویژه در برابر لرزش یا زلزله، از میلگرد، تسمه یا کلاف‌های بتنی برای یکپارچه‌سازی سقف استفاده می‌شود. این نوع سقف‌ها که به صورت اصلاح‌شده طراحی می‌شوند، از نظر ایمنی در سطح بهتری قرار دارند.

در مجموع، انتخاب نوع سقف طاق ضربی بستگی به نوع سازه، دهانه بین تیرآهن‌ها، و نیاز به تقویت ساختار دارد. شناخت این مدل‌ها به مهندسان کمک می‌کند تا با در نظر گرفتن شرایط پروژه، بهترین گزینه را برای اجرا انتخاب کنند.

مراحل اجرایی تیرآهن سقف طاق ضربی

اجرای تیرآهن در سقف طاق ضربی، پایه‌ای‌ترین بخش کار است و نقش مهمی در استحکام کل سازه دارد. برای داشتن یک سقف ایمن و بادوام، باید این مراحل با دقت و طبق اصول انجام شود:

مرحله اول: آماده‌سازی بستر برای تیرریزی

پیش از هر چیز، باید بستری مناسب برای اجرای تیرآهن‌ها فراهم شود. این بستر می‌تواند شامل اسکلت بتنی، فولادی یا بنایی باشد. پس از بررسی نقشه‌های سازه، تیرآهن‌ها باید مطابق طراحی و بدون پیچ‌خوردگی یا تابیدگی انتخاب شوند. استفاده از پروفیل‌های استاندارد مثل IPE120 به بالا در این مرحله توصیه می‌شود.

مرحله دوم: اجرای تیرریزی اصلی

در این بخش، تیرآهن‌ها با فواصل استاندارد بین ۷۰ تا ۱۱۰ سانتی‌متر در دهانه سقف قرار می‌گیرند. پیشنهاد می‌شود طول تیرآهن‌ها بیش از ۵ متر نباشد تا از خیز زیاد یا لرزش جلوگیری شود. برای پایداری بیشتر، دو سر هر تیرآهن به کمک میلگردهای حداقل سایز ۱۰، به تکیه‌گاه‌های جانبی یا دیوارها جوش داده می‌شوند تا اتصال مطمئنی ایجاد شود.

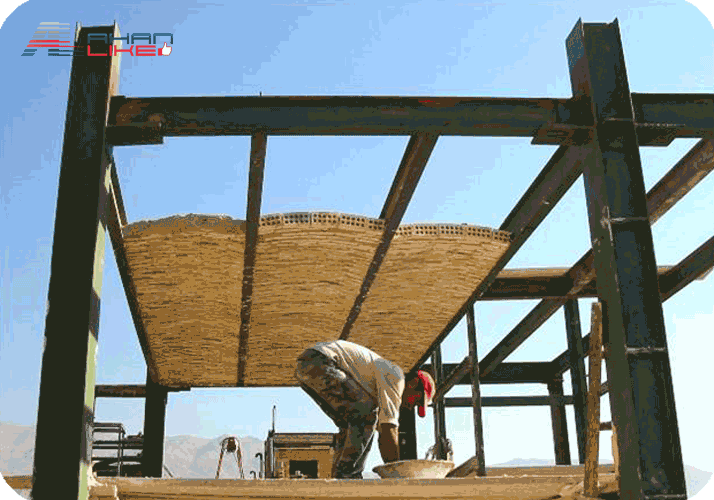

مرحله سوم: آجرچینی بین تیرآهن‌ها

در این مرحله، از آجرهای فشاری و ملات گچ و خاک استفاده می‌شود. آجرها باید قبل از استفاده در آب خیس شوند تا از جذب سریع رطوبت ملات جلوگیری شود. آجرچینی باید به‌صورت قوسی و با رعایت خیز مناسب (حدود ۲ تا ۴ سانتی‌متر) انجام شود. اجرای هم‌زمان چند دهانه باعث پایداری بیشتر در هنگام فشار وارد بر قوس‌ها خواهد شد.

مرحله چهارم: پر کردن فواصل با ملات و دوغاب

پس از اجرای هر چند ردیف آجر، لازم است فضای بین آجرها با دوغاب گچ پر شود. این کار به تثبیت آجرها و جلوگیری از لرزش سقف کمک می‌کند. همچنین باید فضای بین آجر و بال تیرآهن نیز از بالا با ملات مناسب پر شود تا اتصال یکپارچه‌تری حاصل شود.

مرحله پنجم: نصب میلگرد کلاف یا میل مهار

برای افزایش استحکام جانبی سقف، باید تیرآهن‌ها با میلگردهایی به قطر حداقل ۱۰ میلی‌متر به‌صورت ضربدری به یکدیگر جوش داده شوند. این میلگردها نقش مهار‌کننده را ایفا می‌کنند و از جابه‌جایی تیرآهن‌ها در برابر نیروی افقی جلوگیری می‌کنند. در صورت وجود لرزش، می‌توان از ملات سیمان و ماسه برای تقویت بیشتر استفاده کرد، البته باید به افزایش وزن سقف هم توجه داشت.

با اجرای دقیق این مراحل، می‌توان یک سقف طاق ضربی مستحکم، ایمن و قابل اعتماد ساخت که هم از نظر سازه‌ای پایدار باشد و هم در طول زمان عملکرد مناسبی از خود نشان دهد.

نکات مهم در اجرای سقف طاق ضربی

اجرای سقف طاق ضربی گرچه ظاهر ساده‌ای دارد، اما رعایت چند نکته کلیدی می‌تواند تأثیر زیادی بر ایمنی و دوام آن داشته باشد. در واقع، جزئیاتی که شاید کوچک به نظر برسند، می‌توانند در عملکرد نهایی سقف بسیار تعیین‌کننده باشند.

۱. آجر خام ممنوع

اولین و مهم‌ترین نکته، استفاده نکردن از آجرهای خشک یا اصطلاحاً خام است. این آجرها، چون هنوز زنجاب نشده‌اند، آب ملات را سریع جذب می‌کنند و همین موضوع باعث ضعف اتصال و ریزش سقف می‌شود.

۲. زنجاب کردن آجرها

پیش از اجرای سقف، آجرها باید برای چند دقیقه در آب قرار داده شوند. این کار کمک می‌کند ملات بهتر به آجر بچسبد و دوام سقف بیشتر شود.

۳. اجرای همزمان دهانه‌ها

برای اینکه فشار به‌صورت یکنواخت در سراسر سقف پخش شود، باید آجرچینی در تمام دهانه‌ها به‌طور همزمان انجام شود. اجرای یک دهانه به‌تنهایی باعث ناهمگونی در توزیع بار و کاهش استحکام طاق خواهد شد.

۴. ملات درست با ترکیب اصولی

در ساخت طاق ضربی از ملات گچ و خاک استفاده می‌شود که نسبت ترکیب آن باید دقیق باشد. ترکیب یک سهم خاک و دو سهم گچ نه‌تنها باعث گیرش مناسب می‌شود، بلکه وزن سقف را نیز در حد استاندارد نگه می‌دارد.

۵. قوس‌گذاری صحیح

هر دهانه باید قوس مشخصی داشته باشد. نبود قوس کافی یا زیاد بودن آن، باعث افزایش مصرف ملات، سنگینی سقف و حتی افتادگی در آینده می‌شود. پس میزان قوس باید متناسب با دهانه و طراحی سازه باشد.

۶. مهار تیرآهن‌ها با اتصالات ضربدری

برای جلوگیری از حرکت تیرآهن‌ها، باید آن‌ها را با میلگرد یا تسمه به شکل ضربدری به یکدیگر متصل کرد. طول این مهار نباید از یک و نیم برابر عرض آن بیشتر شود و مساحت هر شبکه ضربدری نباید از ۲۵ متر مربع تجاوز کند.

حداکثر دهانه سقف طاق ضربی

در اجرای سقف طاق ضربی، یکی از موضوعاتی که باید به دقت مورد توجه قرار گیرد، طول دهانه بین تیرآهن‌ها است. این سقف به دلیل ماهیت سنتی خود و استفاده از آجر و ملات گچ، برای دهانه‌های خیلی بلند مناسب نیست.

به‌طور معمول، حداکثر دهانه مناسب برای سقف طاق ضربی بین ۴ تا ۵ متر در نظر گرفته می‌شود. در این بازه، سقف می‌تواند وزن خود را به خوبی تحمل کرده و پایداری لازم را داشته باشد. اگر دهانه‌ها بیشتر از این مقدار شوند، احتمال خیز زیاد، لرزش و حتی ریزش آجرها بالا می‌رود. چون در دهانه‌های وسیع، قوس سقف نمی‌تواند فشار را به‌درستی به تیرهای کناری منتقل کند.

پس اگر قصد اجرای سقف طاق ضربی دارید، بهتر است طول دهانه‌ها را کنترل‌شده و طبق نقشه‌های مهندسی در همین محدوده حفظ کنید تا هم ایمنی ساختمان تأمین شود و هم سقف در بلندمدت عملکرد مناسبی داشته باشد.

مزایا و معایب سقف طاق ضربی

سقف طاق ضربی یکی از روش‌های قدیمی و پرکاربرد در ساخت‌وساز سنتی ایران بوده که هنوز هم در برخی پروژه‌های خاص مورد استفاده قرار می‌گیرد. این نوع سقف با وجود سادگی در اجرا، هم نکات مثبتی دارد و هم محدودیت‌هایی که نباید نادیده گرفته شود.

مزایای سقف طاق ضربی

• اجرای سریع و بی‌دردسر: این نوع سقف به زمان زیادی برای اجرا نیاز ندارد و روند ساخت آن ساده است.
• مصالح در دسترس: آجر، گچ و تیرآهن به‌راحتی در بازار پیدا می‌شوند و نیازی به تجهیزات خاص نیست.
• نیاز نداشتن به نیروی متخصص: اجرای آن نیاز به مهارت پیچیده ندارد و توسط استادکاران معمولی قابل انجام است.
• هزینه تمام‌شده پایین: چون نیروی کار، مصالح و زمان اجرا مقرون‌به‌صرفه‌اند، هزینه کلی اجرای این سقف کمتر خواهد بود.
• قابلیت تعمیر و تغییر: بخش‌هایی از سقف را می‌توان پس از ساخت به‌راحتی اصلاح یا بازسازی کرد، بدون نیاز به تخریب کامل.

معایب سقف طاق ضربی

• وزن زیاد سقف: به دلیل استفاده از آجر و ملات، این سقف نسبتاً سنگین است و بار زیادی به سازه وارد می‌کند.
• مقاومت پایین در برابر زلزله: ساختار قوسی و مصالح غیرمسلح باعث کاهش پایداری در برابر نیروهای جانبی می‌شود.
• خوردگی تیرآهن‌ها در تماس با گچ: اگر از ضدزنگ استفاده نشود، تیرآهن‌ها در طول زمان دچار پوسیدگی می‌شوند.
• لرزش در زمان تردد: هنگام راه رفتن روی پشت بام، لرزش‌هایی احساس می‌شود که نشان از انسجام پایین این نوع سقف است.
• محدودیت در عبور تأسیسات: برای عبور لوله و سایر تجهیزات باید ضخامت سقف را افزایش داد که این موضوع وزن سقف را بیشتر می‌کند.

جایگزین سقف طاق ضربی

بهترین جایگزین برای سقف طاق ضربی، بستگی به نوع ساختمان، بودجه، موقعیت پروژه و هدف ساخت‌وساز دارد. اما به‌طور کلی، چند گزینه‌ی محبوب و مدرن که از نظر ایمنی، سرعت اجرا و عملکرد سازه‌ای بهتر از طاق ضربی هستند، عبارت‌اند از:

• سقف تیرچه‌ بلوک
• سقف کامپوزیت (تیرآهن + بتن)
• سقف دال بتنی (دال یک‌طرفه یا دوطرفه

مقاوم سازی سقف طاق ضربی

سقف طاق ضربی یکی از سیستم‌های سنتی در ساخت‌وساز ایران است که سال‌ها در ساختمان‌های مسکونی و اداری مورد استفاده قرار گرفته است. این نوع سقف که ترکیبی از تیرآهن و آجر فشاری است، در زمان خود به‌دلیل اجرای سریع و هزینه پایین، انتخابی رایج بود. با این حال، تجربه زلزله‌ها در سال‌های اخیر نشان داده که سقف‌های طاق ضربی به‌دلیل نداشتن انسجام کافی و عملکرد نامناسب در برابر نیروهای جانبی، می‌توانند خطرساز باشند. به همین دلیل، مقاوم‌سازی این نوع سقف‌ها امروزه به‌عنوان یک ضرورت برای افزایش ایمنی سازه و حفظ جان ساکنان مطرح است.

• نصب میلگرد ضربدری یا بادبند افقی
• اجرای بتن مسلح (شاتکریت یا بتن سبک) روی سقف
• مش‌بندی میلگرد (شبکه فولادی)
• نصب تسمه‌های فولادی بین تیرآهن‌ها
• جوش دادن یا پیچ کردن صفحات فلزی نازک به زیر تیرآهن
• نصب تیرک عرضی بین تیرآهن‌ها برای جلوگیری از پیچش
• تزریق گروت یا ملات مقاوم در درزهای آجرها برای انسجام

نتیجه‌گیری

سقف طاق ضربی یکی از روش‌های سنتی ساخت سقف در ایران است که با وجود سادگی اجرا و در دسترس بودن مصالح، هنوز هم در برخی پروژه‌ها کاربرد دارد. این نوع سقف برای ساختمان‌های کم‌ارتفاع و سبک مناسب است، اما در برابر زلزله و نیروهای جانبی عملکرد ضعیفی دارد. یکی از مهمترین مراحل محاسبه تیرآهن سقف طاق ضربی است.

اگرچه اجرای آن هزینه کمتری دارد، اما وزن بالا و محدودیت‌های فنی باعث شده امروزه جای خود را به سیستم‌های جدیدتر بدهد. با در نظر گرفتن مزایا و معایب این سقف، می‌توان در پروژه‌های کوچک یا بازسازی‌های سنتی همچنان از آن بهره گرفت، به شرط آنکه اصول اجرا به‌درستی رعایت شود.
