میلگرد انتظار چیست + کاربرد و مزایا در سازه

در سازه‌های بتنی، یکی از مهم‌ترین نکاتی که مهندسان سازه باید در نظر بگیرند، تأمین پیوستگی و یکپارچگی بین اجزای مختلف سازه مانند ستون‌ها، تیرها و فونداسیون است. در این میان، میلگردها نقش اصلی را در تحمل نیروهای کششی و خمشی ایفا می‌کنند. اما برای ایجاد اتصال مطمئن بین بخش‌های مختلف سازه، نوعی از میلگردها به نام میلگرد انتظار مورد استفاده قرار می‌گیرد. میلگرد انتظار در ظاهر تفاوت خاصی با میلگردهای معمولی ندارند، اما نقش عملکردی آن‌ها در سازه بسیار حیاتی است. در واقع، میلگرد انتظار همان حلقه اتصال میان اجزای بتنی است که از نظر سازه‌ای، پیوستگی باربری و انتقال نیرو را تضمین می‌کند.

میلگرد انتظار یا آرماتور انتظار چیست؟

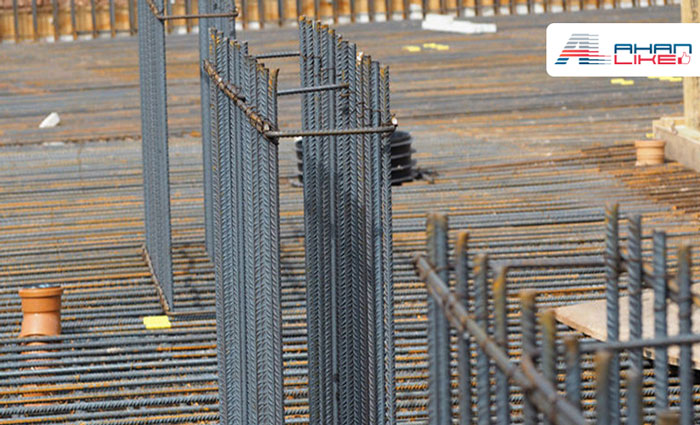

میلگرد انتظار یا آرماتور انتظار نوعی میلگرد است که در سازه‌های بتنی برای اتصال بخش‌های مختلف مانند فونداسیون، ستون، دیوار برشی یا سقف استفاده می‌شود. این میلگردها به‌صورت عمودی یا افقی در نقاطی از سازه کار گذاشته می‌شوند تا در زمان اجرای مرحله بعدی بتن‌ریزی، بخشی از میلگردهای جدید به آن‌ها متصل گردد.
به‌عبارت ساده‌تر، میلگرد انتظار در مرحله‌ای از ساخت کار گذاشته می‌شود تا در آینده به عنوان پیوندی بین دو بخش بتنی عمل کند. برای مثال، هنگام اجرای فونداسیون، میلگردهایی در نقاط مشخص به‌صورت عمودی بیرون گذاشته می‌شوند تا در هنگام اجرای ستون‌ها به عنوان آرماتور انتظار ستون به کار روند.

استفاده از میلگرد ریشه باعث افزایش مقاومت کششی و برشی سازه، جلوگیری از گسیختگی در محل اتصال و یکپارچگی بهتر بتن می‌شود. از این رو، طراحی، اندازه‌گذاری و نصب صحیح آن اهمیت فراوانی دارد.

کاربرد میلگرد انتظار

کاربرد میلگرد انتظار یا میلگرد ریشه در سازه‌های بتنی بسیار گسترده است. هرجا که نیاز به اتصال دو بخش بتنی در دو مرحله مختلف وجود داشته باشد، از میلگرد انتظار استفاده می‌شود. از جمله مهم‌ترین موارد کاربرد آن می‌توان به موارد زیر اشاره کرد:

1. اتصال ستون به فونداسیون
2. اتصال تیر به ستون
3. اتصال دیوار برشی به فونداسیون
4. اتصال سقف به تیر یا دیوار برشی
5. تقویت محل‌هایی که امکان شکست یا جداشدگی بتن وجود دارد

میلگرد ریشه به‌عنوان نوعی میلگرد تقویتی عمل کرده و به انتقال نیروهای کششی بین بخش‌های مختلف سازه کمک می‌کند. در پروژه‌های بزرگ، این نوع میلگرد نقش مهمی در کنترل نشست‌ها، جلوگیری از ترک‌خوردگی و تضمین دوام طولانی‌مدت سازه دارد.

میلگرد انتظار سقف

در اجرای سقف‌های بتنی به‌ویژه در سازه‌های چندطبقه، میلگردهای انتظار سقف نقش حیاتی در برقراری اتصال بین تیرها، سقف و دیوارهای برشی دارد. در هنگام بتن‌ریزی سقف، معمولاً بخشی از میلگردهای سقف به شکل انتظار در نقاطی باقی می‌ماند تا در زمان اجرای طبقه بعد، این میلگردها با آرماتورهای جدید درگیر شوند.

میلگردهای انتظار سقف معمولاً در اطراف ستون‌ها، دیوارهای برشی و تیرهای اصلی قرار می‌گیرد. این کار باعث می‌شود که نیروی برشی و خمشی حاصل از بار سقف به‌صورت یکنواخت به سازه منتقل شود. انتخاب اندازه میلگرد انتظار در سقف بسته به نوع سقف (دال یک‌طرفه، دوطرفه یا تیرچه‌بلوک) و میزان بارگذاری متفاوت است، اما در اکثر پروژه‌ها از میلگردهایی با قطر بین ۱۲ تا ۲۰ میلی‌متر استفاده می‌شود.

نکته مهم در اجرای میلگردهای انتظار سقف این است که طول مهاری کافی در داخل بتن رعایت شود تا از جداشدگی میلگرد در اثر بارگذاری جلوگیری گردد. همچنین در مناطقی که امکان اجرای یک‌مرحله‌ای بتن سقف وجود ندارد، میلگرد انتظار کمک می‌کند تا اتصال بین دو مرحله بتن‌ریزی با مقاومت بالا برقرار شود.

میلگرد انتظار ستون

در هنگام اجرای ستون‌ها، آرماتور انتظار از اهمیت ویژه‌ای برخوردار است، زیرا ستون‌ها عناصر اصلی باربر در سازه محسوب می‌شوند. در زمان اجرای فونداسیون، تعدادی میلگرد به‌صورت عمودی از بتن بیرون گذاشته می‌شود که همان میلگرد انتظار ستون است. این میلگردها هنگام آرماتوربندی ستون به میلگردهای طولی ستون جوش یا با سیم آرماتوربندی متصل می‌شوند.

میلگرد انتظار ستون باید از نظر طول مهاری، فاصله از هم و پوشش بتن دقیقاً مطابق نقشه‌های اجرایی نصب شود. طول انتظار میلگرد معمولاً بر اساس ضوابط آیین‌نامه بتن ایران (آبا) یا آیین‌نامه ACI تعیین می‌شود. در صورت کم بودن طول مهاری، مقاومت برشی و خمشی اتصال کاهش یافته و احتمال گسیختگی در محل اتصال ستون به فونداسیون افزایش می‌یابد.

یکی از نکات مهم در اجرای میلگردهای انتظار ستون، استفاده از قالب مناسب برای ثابت نگه‌داشتن آن در زمان بتن‌ریزی فونداسیون است. در غیر این صورت، میلگرد ممکن است از محور خود خارج شود و در هنگام اجرای ستون، دچار انحراف گردد.

میلگرد انتظار در فونداسیون

فونداسیون یا پی، اولین بخش سازه بتنی است که بار کل ساختمان را به زمین منتقل می‌کند. از این رو، نقش میلگرد ریشه در فونداسیون بسیار حیاتی است. در هنگام اجرای پی، میلگردهایی در محل ستون‌ها و دیوارهای برشی به‌صورت عمودی تعبیه می‌شوند تا در زمان اجرای ستون‌ها و دیوارها، اتصال مطمئن برقرار گردد.

میلگرد ریشه فونداسیون باید به گونه‌ای نصب شود که علاوه بر ایجاد پیوستگی سازه، مانع نفوذ ترک و شکست در محل اتصال گردد. برای این منظور، مهندسان معمولاً طول انتظار را بین ۴۰ تا ۶۰ برابر قطر میلگرد در نظر می‌گیرند تا مهار کامل در بتن انجام شود.

در مواردی که به هر دلیل میلگرد انتظار در زمان بتن‌ریزی فونداسیون نصب نشده باشد، از روش‌های جایگزینی مانند کاشت میلگرد با استفاده از چسب میلگرد استفاده می‌شود. در این روش، سوراخ‌هایی با عمق مشخص در بتن فونداسیون ایجاد شده و میلگردها با استفاده از چسب اپوکسی مخصوص درون سوراخ‌ها قرار داده می‌شوند. این روش اگر به درستی اجرا شود، عملکردی مشابه میلگرد انتظار اصلی خواهد داشت.

نحوه اتصال میلگرد انتظار

اتصال میلگردهای انتظار به میلگردهای جدید باید با دقت و بر اساس اصول فنی انجام شود تا از ضعف در محل اتصال جلوگیری گردد. روش‌های مختلفی برای اتصال وجود دارد که بسته به نوع سازه و محل کاربرد انتخاب می‌شوند:

1. اتصال با سیم آرماتوربندی: رایج‌ترین و ساده‌ترین روش اتصال است که در آن میلگردهای انتظار با سیم به میلگردهای جدید بسته می‌شوند.
2. جوشکاری: در برخی موارد از جوش برای اتصال استفاده می‌شود، اما باید توجه داشت که جوشکاری در همه نوع میلگرد مجاز نیست، زیرا ممکن است باعث کاهش مقاومت فولاد شود.
3. استفاده از کوپلر: در پروژه‌های بزرگ و دقیق، از کوپلرهای مکانیکی برای اتصال میلگردهای انتظار استفاده می‌شود. این روش باعث افزایش سرعت اجرا و کیفیت اتصال می‌شود.
4. کاشت میلگرد با چسب اپوکسی: همان‌طور که گفته شد، زمانی که میلگرد انتظار در بتن‌ریزی اولیه فراموش شده باشد، می‌توان از چسب مخصوص برای کاشت میلگرد جدید استفاده کرد.

در هر یک از روش‌ها باید اطمینان حاصل شود که پوشش بتنی کافی، طول مهاری استاندارد و جهت مناسب میلگرد رعایت شده باشد.

مزایا و معایب میلگرد انتظار

استفاده از میلگردهای انتظار مزایای فراوانی در اجرای سازه‌های بتنی دارد که برخی از آن‌ها عبارت‌اند از:

1. ایجاد پیوستگی و یکپارچگی بین اجزای مختلف سازه
2. انتقال بهتر نیروهای فشاری و کششی بین قسمت‌های مختلف
3. افزایش مقاومت سازه در برابر زلزله و تنش‌های وارده
4. امکان اجرای مرحله‌ای پروژه‌های بزرگ بدون کاهش مقاومت اتصال
5. جلوگیری از گسیختگی در محل اتصال بتن قدیم و جدید

با وجود مزایای فراوان، در صورت عدم اجرای صحیح، آرماتور انتظار می‌تواند معایبی نیز داشته باشد. برای مثال، اگر میلگرد در محل نادرست یا با طول نامناسب نصب شود، ممکن است نه‌تنها کمکی به سازه نکند، بلکه باعث تمرکز تنش در محل اتصال گردد. همچنین در صورتی که پوشش بتنی کافی وجود نداشته باشد، میلگرد در معرض خوردگی قرار می‌گیرد و در طول زمان مقاومت خود را از دست می‌دهد.

روش تعیین اندازه میلگردهای انتظار

یکی از نکات کلیدی در طراحی و اجرای میلگرد انتظار، انتخاب اندازه مناسب آن است. اندازه میلگرد انتظار معمولاً بر اساس نوع عضو سازه‌ای (ستون، دیوار یا سقف)، میزان بار وارده، نوع بتن و شرایط اجرایی تعیین می‌شود. مهندسان سازه با استفاده از آیین‌نامه‌های مربوط، قطر و طول انتظار میلگرد را محاسبه می‌کنند.

به طور معمول، برای ستون‌ها میلگردهایی با قطر ۱۶ تا ۲۵ میلی‌متر به عنوان میلگرد انتظار در نظر گرفته می‌شود. در دیوارهای برشی یا سقف‌ها ممکن است از میلگردهای ۱۰ تا ۱۶ میلی‌متر استفاده شود. طول انتظار میلگرد نیز بسته به نوع اتصال، بین ۴۰ تا ۶۰ برابر قطر میلگرد انتخاب می‌شود.

در برخی پروژه‌ها، میلگرد ریشه با نوع خاصی از فولاد (مثلاً میلگرد نیشابور) انتخاب می‌شود تا علاوه بر استحکام بالا، مقاومت به خوردگی و قابلیت جوشکاری مناسبی نیز داشته باشد.

نکات اجرایی مهم در نصب میلگرد انتظار

1. محل دقیق نصب میلگرد ریشه باید بر اساس نقشه اجرایی تعیین شود.
2. میلگردها باید به‌صورت قائم یا در زاویه مشخص نسبت به سطح بتن نصب شوند.
3. طول مهاری کافی در بتن رعایت شود تا از لغزش یا بیرون‌آمدن میلگرد جلوگیری گردد.
4. در محل اتصال بتن قدیم و جدید، سطح بتن باید کاملاً تمیز، زبر و عاری از گردوخاک باشد تا چسبندگی کافی برقرار شود.
5. در هنگام بتن‌ریزی مرحله دوم، میلگرد انتظار باید در موقعیت صحیح و بدون انحراف قرار گیرد.
6. در صورت استفاده از چسب برای کاشت میلگرد، زمان گیرش کامل چسب باید رعایت شود.

تفاوت میلگرد انتظار با میلگرد کاشتنی

در ظاهر، میلگردهای انتظار و میلگرد کاشتنی شباهت زیادی دارند، اما تفاوت اصلی در زمان و روش اجرای آن‌هاست. آرماتور انتظار در زمان بتن‌ریزی اولیه کار گذاشته می‌شود و جزئی از آرماتوربندی اصلی محسوب می‌شود. در حالی‌که میلگرد کاشتنی بعد از بتن‌ریزی و سخت شدن بتن، با استفاده از چسب یا روش‌های مکانیکی به سازه اضافه می‌شود.
اگرچه هر دو نوع عملکرد مشابهی دارند، اما میلگرد ریشه به دلیل درگیری مستقیم با بتن تازه، از نظر مقاومت و دوام عملکرد بهتری دارد.

اهمیت میلگرد انتظار در مقاومت سازه

در سازه‌های مقاوم در برابر زلزله، میلگرد انتظار نقش اساسی در انتقال نیروهای کششی و برشی بین طبقات دارد. بدون وجود این میلگردها، در هنگام وقوع زلزله، اتصال بین ستون و فونداسیون یا بین تیر و سقف ممکن است دچار گسیختگی شود. این در حالی است که وجود میلگرد انتظار باعث می‌شود نیروها به‌صورت پیوسته در سراسر سازه منتقل شوند و احتمال شکست کاهش یابد.

نتیجه‌گیری

میلگرد انتظار یکی از اجزای کلیدی در اجرای صحیح سازه‌های بتنی است که وظیفه اصلی آن ایجاد اتصال مطمئن بین بخش‌های مختلف سازه می‌باشد. از فونداسیون گرفته تا ستون و سقف، در همه بخش‌ها نقش این میلگرد در تأمین پیوستگی، انتقال نیرو و افزایش دوام سازه غیرقابل انکار است. با این حال، نصب نادرست، انتخاب قطر نامناسب یا عدم رعایت طول مهاری می‌تواند به کاهش استحکام و حتی آسیب سازه منجر شود.

در نهایت، توجه به اصول طراحی و اجرای میلگردهای انتظار، انتخاب مصالح مناسب باکیفیت، و کنترل دقیق در حین اجرا از عوامل اصلی برای دستیابی به سازه‌ای ایمن و بادوام به‌شمار می‌روند. همچنین، آگاهی از قیمت میلگرد و استفاده از برندهای معتبر در پروژه‌های بزرگ می‌تواند در بهبود کیفیت و صرفه‌جویی اقتصادی مؤثر باشد.
