کاشت میلگرد فرآیندی است که در آن میلگردهای فولادی با استفاده از چسب‌های مخصوص درون سوراخ‌هایی که روی بتن قدیمی ایجاد شده‌اند، کاشته می‌شوند. این روش به مهندسان این امکان را می‌دهد که تیرها، ستون‌ها یا حتی المان‌های تقویتی جدید را به بدنه یک سازه بتنی قدیمی متصل کنند.
در مقایسه با روش‌هایی مانند جوش یا اتصالات مکانیکی، کاشت میلگرد مزایای متعددی از جمله انعطاف‌پذیری بالا و هزینه کمتر دارد. از سوی دیگر، برخلاف تصور برخی، کاشت میلگرد یک راهکار موقتی یا ضعیف نیست. اگر اصول اجرایی به‌درستی رعایت شود، این نوع اتصال می‌تواند استحکام و دوام بسیار بالایی داشته باشد.
کاشت میلگرد و آرماتور یکی از روش‌های پرکاربرد در صنعت ساختمان‌سازی است که به‌منظور ایجاد اتصال میان بتن جدید و قدیم، یا تقویت المان‌های بتنی موجود مانند ستون‌ها، تیرها و فونداسیون‌ها مورد استفاده قرار می‌گیرد. این تکنیک در بسیاری از پروژه‌های مقاوم‌سازی، توسعه و تغییر سازه‌های بتنی کاربرد دارد. در ادامه به بررسی دقیق‌تر این روش، انواع آن، آیین‌نامه‌های مربوطه، مزایا و معایب آن خواهیم پرداخت.
جدول محتواها

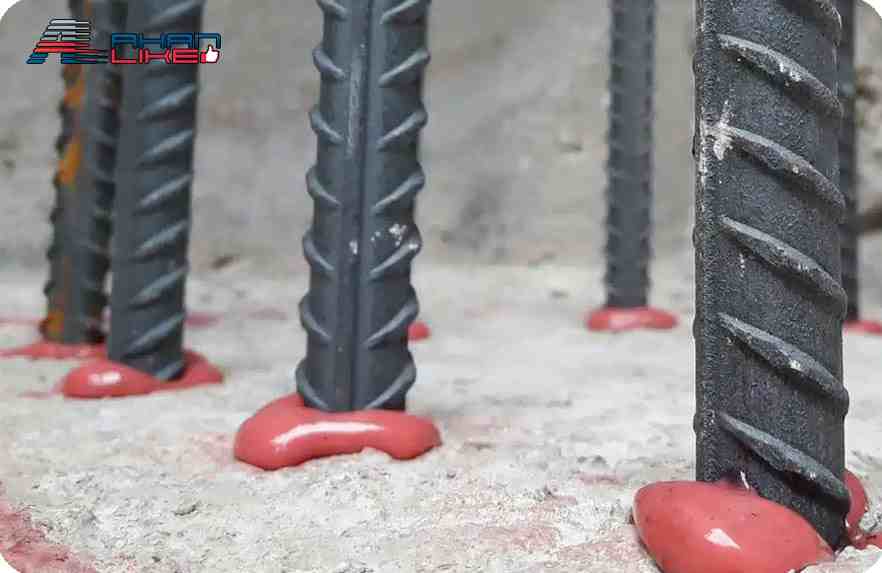

کاشت میلگرد چیست؟
کاشت میلگرد از روش‌های مرسوم در مقاوم‌سازی و اصلاح سازه‌های بتنی است که در سال‌های اخیر به‌ویژه در پروژه‌های بازسازی، توسعه و تغییر کاربری سازه‌ها کاربرد گسترده‌ای پیدا کرده است. این تکنولوژی به سازندگان این امکان را می‌دهد که بدون نیاز به تخریب کامل سازه‌های موجود، اجزای جدیدی مانند تیر، ستون یا دیوار برشی به سیستم سازه‌ای اضافه کنند. در واقع، کاشت میلگرد روشی است برای اتصال یک قطعه بتنی جدید به بتن موجود با استفاده از میلگردهایی که در بتن موجود کاشته می‌شوند.
فرآیند کاشت میلگرد شامل سوراخ‌کاری بتن موجود، تمیزکاری دقیق سوراخ‌ها، تزریق مواد چسباننده (رزین‌های اپوکسی یا شیمیایی)، و سپس نصب میلگرد در سوراخ‌ها است. این فرایند نیازمند دقت بالا و رعایت الزامات فنی می‌باشد، چرا که مقاومت نهایی اتصال به عوامل مختلفی مانند عمق کاشت، نوع چسب، کیفیت بتن موجود و قطر میلگرد بستگی دارد.

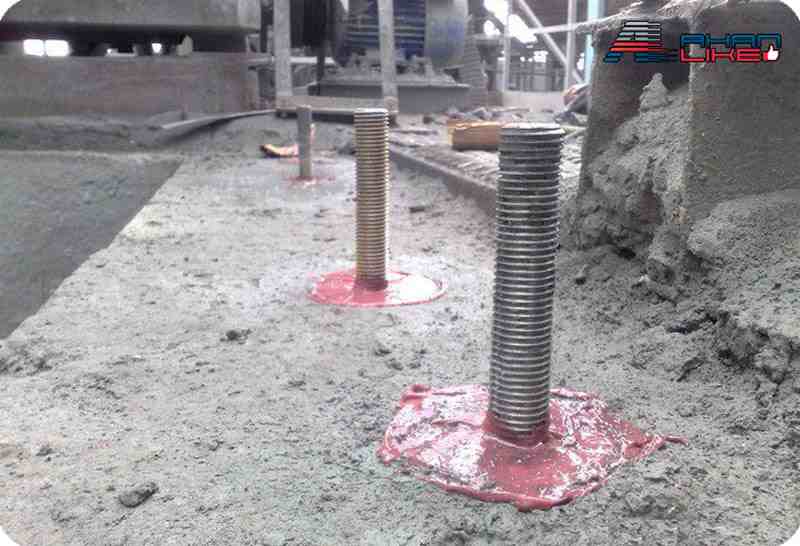

جدول عمق کاشت میلگرد
یکی از مهم‌ترین پارامترها در طراحی و اجرای صحیح کاشت میلگرد، عمق کاشت است. این مقدار باید به‌گونه‌ای انتخاب شود که نیروهای کششی و برشی وارد بر میلگرد به‌خوبی به بتن موجود منتقل شود. جدول زیر یک نمونه تقریبی از عمق‌های موردنیاز برای کاشت میلگرد بر اساس قطر میلگرد است:
| سایز | عمیق کاشت میلگرد (میلی‌متر) | مقاومت کششی میلگرد |
| ۱۲ | ۱۱۰ | ۶/۵ |
| ۱۶ | ۱۳۰ | ۸ |
| ۱۸ | ۱۵۰ | ۱۰/۵ |
| ۲۰ | ۱۷۰ | ۱۵ |
| ۲۲ | ۱۹۰ | ۱۷ |
| ۲۴ | ۲۱۰ | ۲۰ |
| ۲۸ | ۲۵۰ | ۲۵ |
البته این اعداد بسته به نوع رزین مورد استفاده، کیفیت بتن و شرایط بارگذاری ممکن است تغییر کند. به همین دلیل استفاده از نرم‌افزارهای طراحی تخصصی یا مشورت با مهندس طراح الزامی است.
بیشتر بخوانید: انواع روش های اتصال میلگرد
آیین نامه کاشت میلگرد
در ایران، آیین‌نامه‌هایی مانند مبحث نهم مقررات ملی ساختمان، آیین‌نامه بتن ایران (آبا) و نیز آیین‌نامه‌های بین‌المللی مانند ACI 318، مشخصات و ضوابط مربوط به کاشت میلگرد را به‌طور دقیق تشریح کرده‌اند. از جمله موارد مهم در آیین‌نامه‌ها می‌توان به نکات زیر اشاره کرد:
- حداقل فاصله بین دو میلگرد کاشته‌شده
- عمق کاشت بر حسب نوع بارگذاری (کششی، فشاری، برشی)
- شرایط تمیزکاری سوراخ قبل از تزریق رزین
- ضوابط مربوط به نوع و کیفیت چسب مصرفی
- محدودیت‌های دمای محیط هنگام اجرا
بر اساس آیین‌نامه‌ها، استفاده از مواد شیمیایی دارای تأییدیه فنی الزامی است و مجری موظف است تمام فرآیندها را مطابق دستورالعمل کارخانه سازنده رزین اجرا کند. همچنین اجرای آزمایش کشش میلگرد کاشته‌شده یکی از روش‌های مهم کنترل کیفیت در پروژه‌های بزرگ به حساب می‌آید.

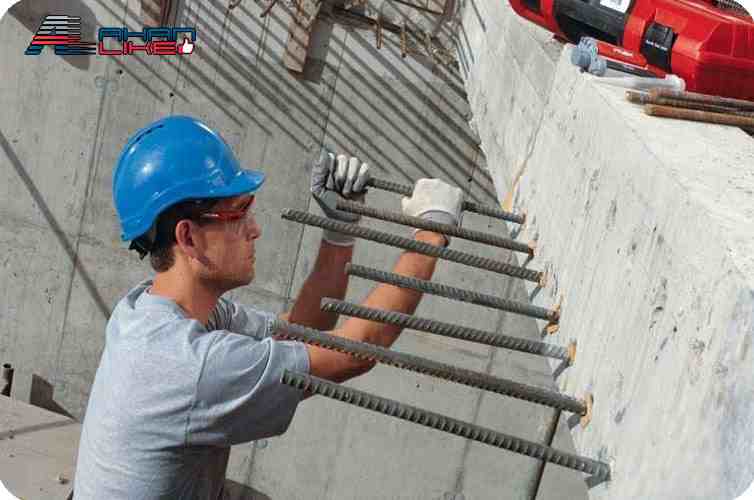

معایب کاشت میلگرد
هرچند کاشت آرماتور و میلگرد یکی از روش‌های مفید و کارآمد برای تقویت سازه‌ها است، اما معایب و چالش‌هایی نیز دارد که در صورت بی‌توجهی می‌تواند منجر به کاهش عملکرد اتصال و حتی خطرات سازه‌ای شود. از جمله معایب می‌توان به موارد زیر اشاره کرد:
- حساسیت بالا به کیفیت اجرا: کوچک‌ترین خطا در تمیزکاری سوراخ یا تزریق چسب ممکن است باعث کاهش شدید مقاومت شود.
- محدودیت در دما: بسیاری از رزین‌ها در دماهای پایین یا بسیار بالا عملکرد مناسبی ندارند.
- هزینه نسبتاً بالا: به‌ویژه در پروژه‌هایی که نیاز به تعداد زیادی میلگرد کاشته‌شده دارند.
- نیاز به نیروی کار متخصص: اجرای صحیح کاشت میلگرد نیازمند آموزش و تجربه کافی است.
- محدودیت در نوع چسب: همه چسب‌ها برای تمام شرایط محیطی مناسب نیستند و باید با دقت انتخاب شوند.
مزایای کاشت میلگرد
در کنار معایب، مزایای فراوانی نیز برای کاشت آرماتور وجود دارد که باعث شده این روش در بسیاری از پروژه‌های عمرانی کاربرد گسترده‌ای پیدا کند:
- امکان توسعه یا اصلاح سازه بدون تخریب گسترده
- افزایش انعطاف‌پذیری در طراحی و اجرای پروژه‌ها
- قابلیت اجرا در شرایط دشوار یا فضای محدود
- ایجاد اتصال مطمئن بین اجزای بتنی جدید و قدیمی
- کاهش هزینه نسبت به تخریب کامل و بازسازی
- سرعت اجرا در مقایسه با روش‌های جایگزین
کاشت میلگرد در فونداسیون
یکی از مهم‌ترین کاربردهای کاشت آرماتور، استفاده از آن در فونداسیون است. گاهی اوقات در پروژه‌های ساختمانی، به دلایلی مانند تغییر نقشه‌های اجرایی، افزایش بار وارد بر سازه یا اصلاحات در طراحی، نیاز به اضافه کردن اجزای جدید به فونداسیون موجود ایجاد می‌شود. در این شرایط، کاشت میلگرد در فونداسیون بهترین گزینه برای ایجاد اتصال مؤثر بین بتن جدید و قدیم خواهد بود.
کاشت میلگرد در فونداسیون می‌تواند در قالب افزودن ریشه ستون، اضافه کردن شناژ یا تقویت پی اجرا شود. در این حالت، باید به پارامترهایی نظیر عمق کاشت، زاویه سوراخ‌کاری، موقعیت میلگرد و شرایط خاک توجه ویژه‌ای داشت. همچنین استفاده از چسب‌های دارای مقاومت بالا در برابر رطوبت و فشار از الزامات اجرای موفق این عملیات است.
بیشتر بخوانید: نحوه محاسبه میلگرد فونداسیون
انواع روش کشت میلگرد
کاشت میلگرد به روش‌های مختلفی قابل انجام است که بسته به شرایط پروژه، نوع سازه و مواد در دسترس انتخاب می‌شوند. مهم‌ترین روش‌ها عبارت‌اند از:
کاشت میلگرد با چسب‌های شیمیایی (رزینی)
متداول‌ترین روش که در آن از چسب‌های اپوکسی یا پلی‌استری برای تثبیت میلگرد در بتن استفاده می‌شود. این روش به دلیل استحکام بالا و امکان اجرای سریع، کاربرد گسترده‌ای دارد.
کاشت میلگرد با گروت
در این روش به جای چسب‌های شیمیایی از گروت‌های سیمانی یا غیرسیمانی برای پر کردن فضای بین میلگرد و دیواره سوراخ استفاده می‌شود. این روش بیشتر در پروژه‌های سنگین یا در جاهایی که استفاده از رزین مقرون به صرفه نیست، کاربرد دارد.
کاشت مکانیکی میلگرد
در این روش از انکرهای مکانیکی برای تثبیت میلگرد استفاده می‌شود. هرچند این روش کمتر رایج است، اما در بعضی شرایط خاص که چسب‌های شیمیایی قابل استفاده نیستند، راهکار مناسبی محسوب می‌شود.
در برخی پروژه‌ها، برای اطمینان بیشتر، از ترکیب چسب و گروت یا چسب و انکر مکانیکی استفاده می‌شود. این روش بیشتر در سازه‌های خاص مانند پل‌ها، سدها یا پروژه‌های صنعتی کاربرد دارد.
عوامل موثر در مقاومت سیستم کاشت میلگرد
در سیستم کاشت میلگرد، مقاومت نهایی اتصال میان میلگرد و بتن به عوامل مختلفی بستگی دارد. این عوامل، اگر به‌درستی رعایت نشوند، می‌توانند منجر به کاهش قابل‌توجهی در استحکام پیوند و در نتیجه ضعف سازه‌ای شوند. در ادامه، مهم‌ترین عوامل موثر در مقاومت سیستم کاشت میلگرد معرفی می‌شوند:
عمق کاشت میلگرد: عمق کاشت از اصلی‌ترین عوامل موثر در عملکرد میلگرد کاشته‌شده است. هرچه عمق کاشت بیشتر باشد، طول درگیری میلگرد با چسب افزایش یافته و نیروی بیشتری قابل انتقال خواهد بود. عمق ناکافی می‌تواند منجر به کنده‌شدن میلگرد یا شکست چسب شود.
قطر میلگرد: قطر میلگرد نیز در میزان نیروی انتقالی و همچنین مقدار چسب موردنیاز تأثیر دارد. برای میلگردهای با قطر بیشتر، عمق کاشت باید متناسب افزایش یابد تا تعادل مناسبی در نسبت طول به قطر برقرار شود و نیروی چسبندگی کافی حاصل شود.
نوع و کیفیت چسب مصرفی: چسب مورد استفاده در کاشت میلگرد باید از نظر مقاومت کششی، چسبندگی به بتن و فولاد، پایداری حرارتی و مقاومت در برابر رطوبت مناسب باشد. چسب‌های اپوکسی باکیفیت معمولاً بهترین عملکرد را دارند. همچنین، تاریخ انقضا و شرایط نگهداری چسب نیز بر عملکرد آن تأثیر مستقیم دارند.
تمیزکاری سوراخ قبل از تزریق چسب: یکی از مهم‌ترین مراحل اجرای موفق کاشت میلگرد، تمیز کردن دقیق سوراخ‌های ایجاد شده در بتن است. گرد و غبار، ذرات معلق، آب یا روغن می‌توانند چسبندگی را به شدت کاهش دهند. استفاده از پمپ باد، فرچه‌های فلزی و مکنده برای پاک‌سازی ضروری است.
شرایط سطح داخلی سوراخ: سطح داخل سوراخ نباید خیلی صاف یا خیلی زبر باشد. سطحی کمی زبر، تماس بین چسب و بتن را بهبود می‌بخشد و به افزایش اصطکاک و قفل مکانیکی کمک می‌کند. در صورت نیاز، ایجاد زبری مصنوعی توصیه می‌شود.
زمان و دمای اجرای کاشت: دمای محیط و بتن هنگام کاشت تاثیر زیادی بر عملکرد چسب دارد. بسیاری از رزین‌ها در دمای کمتر از ۵ درجه سانتی‌گراد یا بیشتر از ۳۵ درجه عملکرد مطلوبی ندارند. همچنین باید زمان کافی برای گیرش اولیه و نهایی چسب قبل از بارگذاری رعایت شود.
فاصله بین دو میلگرد کاشته‌شده: اگر فاصله بین میلگردها کمتر از مقدار مجاز باشد، ناحیه درگیری چسب با بتن کاهش یافته و ممکن است اتصال به‌درستی عمل نکند. طبق آیین‌نامه، فاصله افقی و عمودی مناسب باید رعایت شود.
روش سوراخ‌کاری: سوراخ‌کاری با ابزارهای مناسب مانند دریل چکشی یا کرگیر باعث ایجاد سوراخ‌هایی با کیفیت و قطر دقیق می‌شود. سوراخ‌های انحراف‌دار یا لبه‌دار، می‌توانند از نفوذ یکنواخت چسب جلوگیری کنند و منجر به ضعف در اتصال شوند.
جمع‌بندی
کاشت میلگرد یکی از روش‌های حیاتی در بازسازی، توسعه و اصلاح سازه‌های بتنی است که در دهه‌های اخیر به دلیل پیشرفت تکنولوژی چسب‌های شیمیایی، بیش‌ازپیش مورد توجه مهندسان قرار گرفته است. اگرچه اجرای صحیح آن نیازمند رعایت دقیق اصول فنی و استفاده از تجهیزات تخصصی است، اما در صورت اجرای صحیح، می‌تواند راهکاری اقتصادی، مطمئن و مؤثر برای تقویت و توسعه سازه‌ها باشد.
چه در فونداسیون و چه در اجزای دیگر، استفاده از کاشت میلگرد می‌تواند نقش مهمی در بهبود عملکرد سازه و افزایش عمر مفید آن داشته باشد. توجه به آیین‌نامه‌های اجرایی، انتخاب صحیح مواد، و بهره‌گیری از نیروی کار ماهر از عوامل کلیدی در موفقیت پروژه‌های مرتبط با کاشت میلگرد هستند.
