در صنعت ساخت‌وساز، انتخاب یک سیستم سقف مناسب تأثیر زیادی بر استحکام و دوام ساختمان دارد. تیرچه بلوک یکی از روش‌های پرکاربرد برای اجرای سقف است که به دلیل هزینه مناسب، اجرای سریع و مقاومت بالا، در بسیاری از پروژه‌های ساختمانی مورد استفاده قرار می‌گیرد. این نوع سقف از ترکیب تیرچه‌های بتنی یا فلزی و بلوک‌های سبک ساخته می‌شود و نقش مهمی در کاهش وزن سازه و افزایش ایمنی ساختمان دارد. با توجه به نوسانات بازار مصالح ساختمانی، آگاهی از قیمت روز آهن در هنگام اجرای سقف تیرچه بلوک اهمیت زیادی دارد.
فهرست محتوا
تیرچه بلوک چیست
تیرچه بلوک یکی از روش‌های رایج برای اجرای سقف در ساختمان‌سازی است که استحکام بالا و وزن کمی دارد. این سقف از ترکیب تیرچه‌های T شکل و بلوک‌های سفالی یا یونولیتی ساخته می‌شود و یک دال یک‌طرفه را تشکیل می‌دهد.
اجزای اصلی سقف تیرچه بلوک شامل تیرچه، بلوک، میلگرد حرارتی، بتن‌پوششی و میلگردهای افت و منفی است.
تاریخچه استفاده از تیرچه بلوک
سقف تیرچه بلوک یکی از رایج‌ترین سیستم‌های سقف‌سازی در صنعت ساختمان سازی در ایران است. تاریخچه استفاده از این سیستم به شرح زیر است:
- استفاده از سقف تیرچه بلوک در حدود 70 سال پیش در صنعت ساختمان‌سازی و پروژه‌های عمرانی وارد شد.
- در ایران از حدود 40 سال قبل استفاده از این نوع سقف رایج شده است.
- قبل از استفاده از سقف تیرچه بلوک در ایران، از سقف طاق ضربی استفاده می‌شد که دارای معایبی مانند سنگین بودن و عدم همگنی بود.
- ورود سیستم تیرچه بلوک به ایران با چالش‌هایی همراه بود، از جمله کمبود تکنولوژی ساخت تیرچه صنعتی و قیمت بالای ماشین‌آلات غربی، اما با گذشت زمان این سیستم در ایران رواج بیشتری پیدا کرد.
امروزه سقف تیرچه بلوک یکی از رایج‌ترین و متداول‌ترین سیستم‌های سقف‌سازی در ایران به شمار می‌رود.
انواع تیرچه بلوک
تیرچه بلوک یکی از رایج‌ترین سیستم‌های سقفی در ساختمان‌سازی است که به دلیل استحکام بالا، کاهش وزن سازه و اجرای آسان، مورد استفاده قرار می‌گیرد. این تیرچه‌ها در مدل‌های مختلفی تولید می‌شوند که هر کدام بسته به نوع سازه و نیاز پروژه انتخاب می‌شوند. در ادامه به معرفی مهم‌ترین انواع تیرچه بلوک می‌پردازیم.

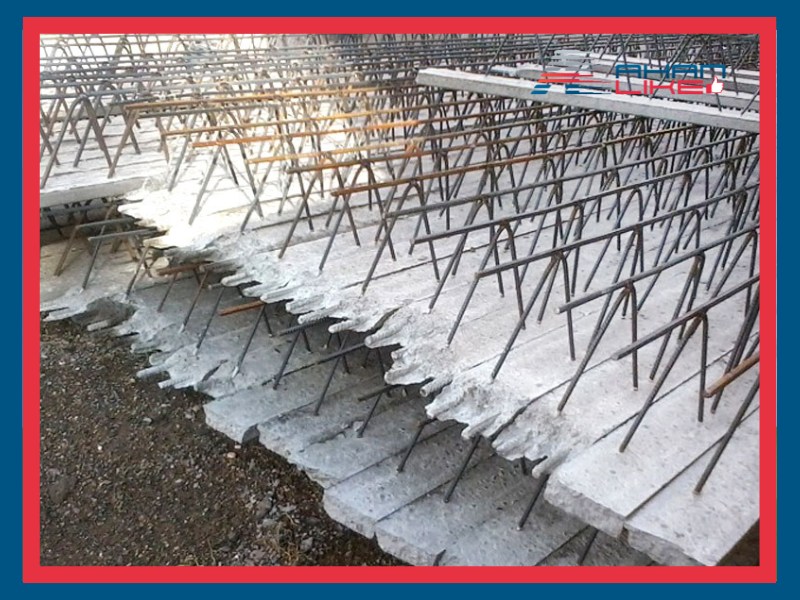

۱. تیرچه بتنی
این نوع تیرچه از ترکیب بتن و میلگرد ساخته می‌شود و یکی از پرکاربردترین انواع تیرچه در ایران است. طراحی آن به گونه‌ای است که از خرپای فولادی برای تقویت ساختار آن استفاده می‌شود. آرماتوربندی در این تیرچه به‌صورت دقیق انجام شده تا مقاومت کششی سقف افزایش یابد. میلگرد حرارتی نیز در اجرای سقف تیرچه بلوک بتنی استفاده می‌شود تا از ایجاد ترک‌های حرارتی در بتن جلوگیری کند
۲. تیرچه فلزی (کرومیت)
در این نوع تیرچه، به جای بتن، از ورق فولادی در بخش پایینی و از نبشی در قسمت فوقانی استفاده می‌شود. تیرچه فلزی نیازی به شمع‌بندی ندارد و اجرای آن سریع‌تر از سایر انواع تیرچه‌ها است. این ویژگی باعث شده تا در پروژه‌هایی که زمان اجرای سقف اهمیت دارد، مورد استفاده قرار گیرد. قیمت میلگرد و فولاد در هزینه تمام‌شده این تیرچه تأثیر زیادی دارد.
۳. تیرچه سفالی
در این مدل، میلگردها داخل قالب سفالی قرار می‌گیرند و سپس بتن‌ریزی انجام می‌شود. وزن سبک و قیمت مناسب از ویژگی‌های تیرچه سفالی است. اما در بسیاری از پروژه‌های مدرن، تیرچه‌های دیگر جایگزین آن شده‌اند. این نوع تیرچه همچنان در برخی سقف‌های تیرچه بلوک مورد استفاده قرار می‌گیرد.
۴. تیرچه صنعتی
تیرچه صنعتی با استفاده از تکنولوژی جوش نقطه‌ای تولید می‌شود و اجزای آن با دقت بیشتری به هم متصل می‌شوند. این روش باعث افزایش استحکام و کاهش وزن تیرچه می‌شود. استفاده از این نوع تیرچه، هزینه و زمان اجرای سقف را کاهش می‌دهد و کیفیت ساخت را بالا می‌برد.
۵. تیرچه نیازیت
این مدل، شباهت زیادی به تیرچه کرومیت دارد اما ویژگی خاص آن حذف بتن جان است که مصرف بتن را تا ۴۰ درصد کاهش می‌دهد. همچنین به دلیل استحکام بالا، در پروژه‌هایی با دهانه‌های بزرگ یا نامنظم مورد استفاده قرار می‌گیرد.
انتخاب تیرچه بلوک مناسب به نوع سازه، بودجه و شرایط اجرایی بستگی دارد. آرماتوربندی صحیح و استفاده از میلگرد حرارتی در ساخت سقف، استحکام آن را افزایش داده و از ترک‌خوردگی جلوگیری می‌کند. اطلاع از قیمت میلگرد و سایر مصالح ساختمانی نیز به کاهش هزینه‌ها کمک می‌کند.
سقف تیرچه بلوک
سقف تیرچه بلوک یکی از رایج‌ترین روش‌های ساخت سقف در ساختمان‌سازی است. این سقف با استفاده از ترکیب تیرچه‌های بتنی پیش‌ساخته و بلوک‌های سبک مانند سفال یا یونولیت ساخته می‌شود.
سقف‌های تیرچه بلوک به دو دسته کلی تقسیم می‌شوند: سقف‌های با تیرچه‌های بتنی و سقف‌های با تیرچه‌های فولادی با جان باز. مزایای استفاده از سقف تیرچه بلوک عبارتند از:
- سرعت اجرا و کاهش هزینه‌ها نسبت به سایر روش‌های ساخت سقف
- مقاومت ساختاری مناسب
- امکان اجرای سریع‌تر با کاهش نیروی کار
- استفاده از مصالح سبک‌وزن مانند بلوک‌های سفالی یا یونولیت
مراحل اجرای سقف تیرچه بلوک شامل نصب تیرچه‌ها، قرار دادن بلوک‌ها بین تیرچه‌ها، ایجاد شبکه‌بندی فولادی و ریختن بتن است. در مجموع، سقف تیرچه بلوک به دلیل مزایای اجرایی و ساختاری مناسب، یکی از پرکاربردترین روش‌های ساخت سقف در ساختمان‌های مسکونی و تجاری است.
اجزای اصلی سقف تیرچه بلوک
سقف تیرچه بلوک یکی از روش‌های پرکاربرد در ساختمان‌سازی است که به دلیل استحکام مناسب و اجرای آسان، مورد استفاده قرار می‌گیرد. این نوع سقف از چندین بخش تشکیل شده که هر کدام نقش مهمی در مقاومت و دوام سازه دارند. در ادامه، اجزای اصلی این سقف را معرفی می‌کنیم.
۱. تیرچه

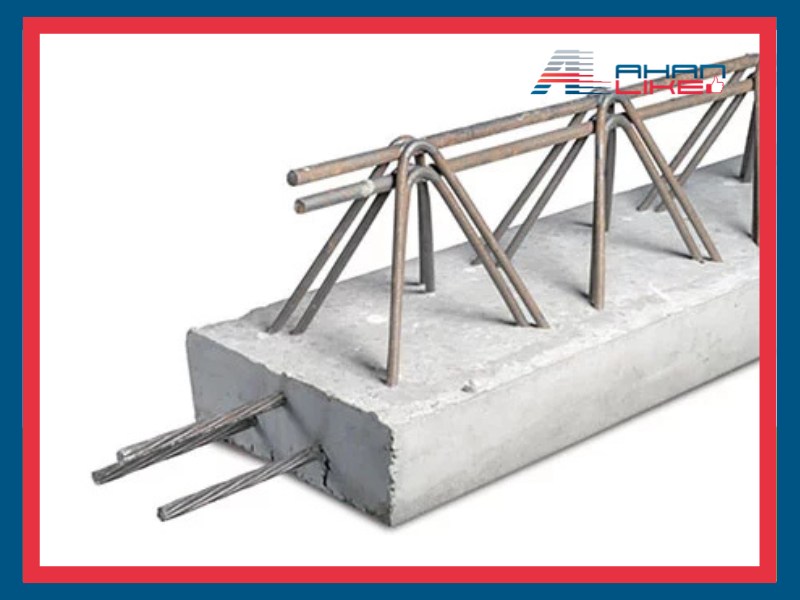

تیرچه، عنصر اصلی این سقف است که به‌عنوان تیر فرعی وظیفه انتقال بار به تیرهای اصلی را برعهده دارد. این تیرچه‌ها معمولاً از بتن و فولاد یا فلز ساخته می‌شوند و با طراحی مناسب، استحکام سقف را تضمین می‌کنند.
۲. بلوک (یونولیت یا سفال)
بلوک‌ها نقش قالب موقت را در هنگام بتن‌ریزی ایفا می‌کنند و پس از خشک شدن بتن، به کاهش وزن سقف کمک می‌کنند. این بلوک‌ها معمولاً از جنس سفال، بتن سبک یا یونولیت ساخته می‌شوند.

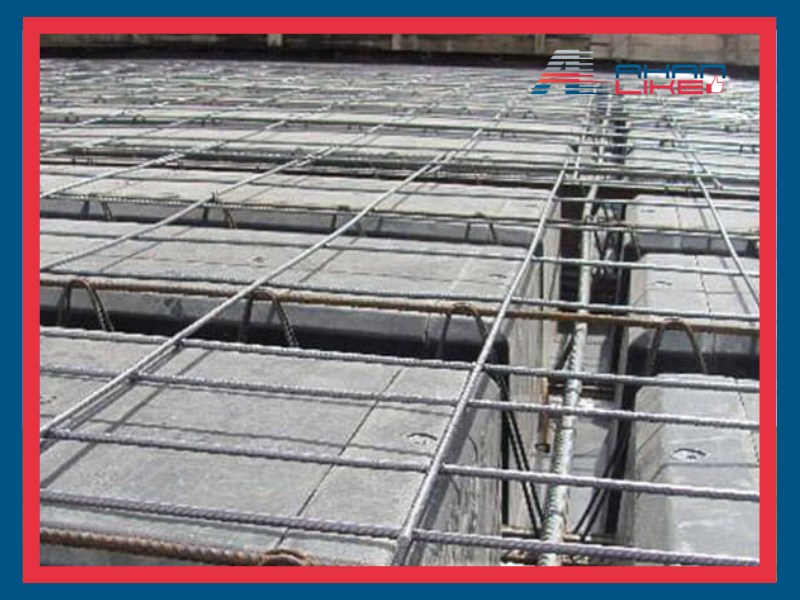

۳. میلگرد حرارتی
برای جلوگیری از ایجاد ترک‌های ناشی از تغییرات دما در بتن، از میلگرد حرارتی استفاده می‌شود. این میلگردها در قسمت بالایی سقف قرار می‌گیرند و باعث افزایش یکپارچگی سازه می‌شوند.
۴. میلگرد افت و میلگرد منفی
میلگرد افت وظیفه کاهش تنش‌های کششی در سقف را دارد و میلگرد منفی نیز برای تقویت نقاط بحرانی سقف، مخصوصاً در محل تکیه‌گاه‌ها، مورد استفاده قرار می‌گیرد.
۵. بتن پوششی (بتن درجا)
پس از چیدن تیرچه‌ها و بلوک‌ها، لایه‌ای از بتن پوششی روی آن‌ها ریخته می‌شود که تمام اجزا را به هم متصل کرده و سقف را به یک ساختار مقاوم تبدیل می‌کند.
سقف تیرچه بلوک با ترکیب این اجزا، مقاومت خوبی در برابر نیروهای مختلف دارد و به دلیل کاهش وزن، از بار اضافی بر سازه جلوگیری می‌کند. رعایت اصول اجرا و استفاده از مصالح استاندارد در کیفیت و دوام این نوع سقف تأثیر زیادی دارد.
ضخامت سقف تیرچه بلوک
ضخامت سقف تیرچه بلوک به ارتفاع تیرهای فرعی و لایه بتن پوششی بستگی دارد. تیرچه‌ها معمولاً ارتفاع‌های مختلفی دارند و با افزودن بتن پوششی، ضخامت نهایی سقف تعیین می‌شود.
به‌طور معمول، اگر ارتفاع تیر فرعی ۲۵ سانتی‌متر باشد و بتن پوششی ۵ سانتی‌متر اضافه شود، ضخامت سقف ۳۰ سانتی‌متر خواهد شد. در صورتی که ارتفاع تیر فرعی ۲۷ سانتی‌متر باشد، ضخامت سقف به ۳۲ سانتی‌متر افزایش می‌یابد. این مقدار می‌تواند بسته به نوع سازه و نیازهای طراحی، متغیر باشد.

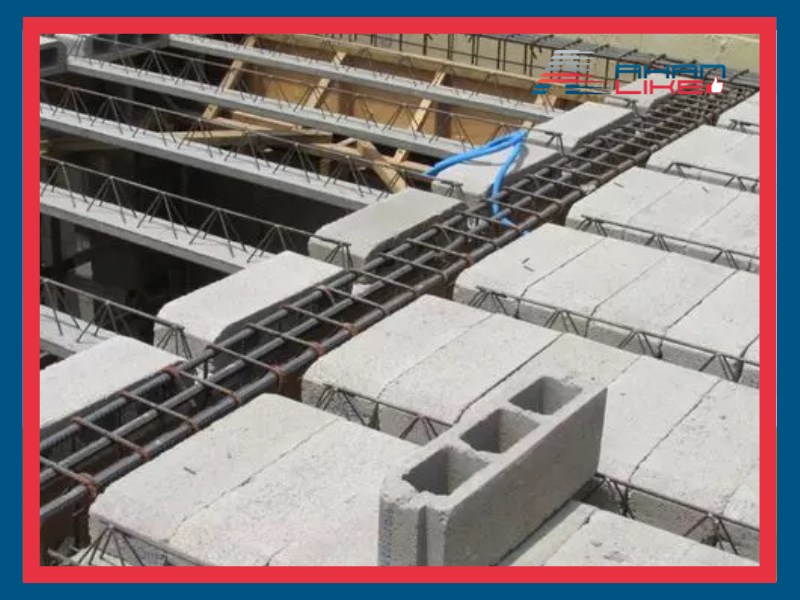

نحوه قرار گیری و اجرای سقف تیرچه بلوک
نحوه قرار گیری و اجرای سقف تیرچه بلوک به شرح زیر است:
شاسی‌کشی قالب‌ها: اولین مرحله، آماده سازی قالب‌های سقف با استفاده از قوطی‌های فلزی یا لوله‌های داربستی است. در این مرحله ارتفاع سقف مشخص می‌شود.
- نصب قالب‌ها: پس از آماده سازی قالب‌ها، نوبت به نصب آن‌ها در محل اجرا می‌رسد. قالب‌ها به صورت موازی روی دیوارها قرار داده می‌شوند.
- نصب تیرچه‌ها: پس از قرار دادن قالب‌ها، تیرچه‌های T شکل به صورت موازی در کنار یکدیگر روی قالب‌ها نصب می‌شوند.

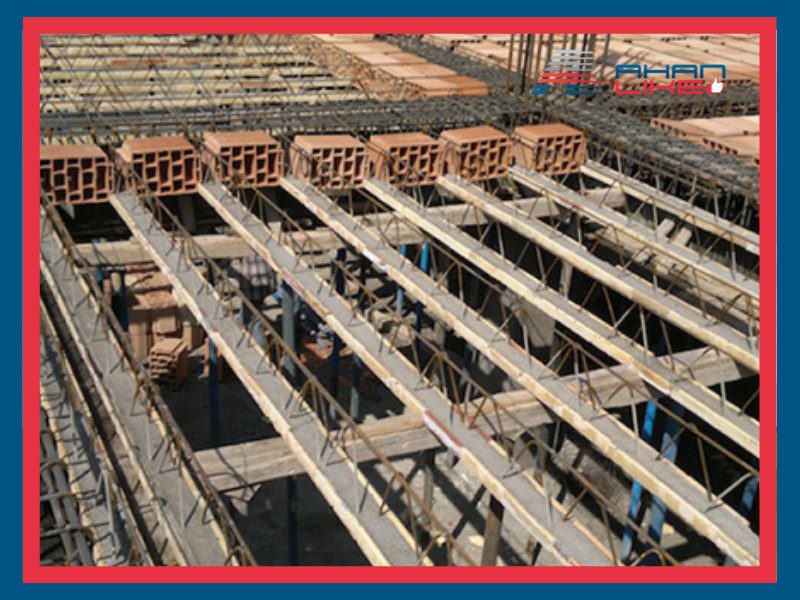

- نصب بلوک‌ها: بعد از نصب تیرچه‌ها، بلوک‌های پیش ساخته در فضای بین تیرچه‌ها قرار داده می‌شوند.
- ریختن بتن درجا: مرحله نهایی، ریختن بتن درجا در بالای تیرچه‌ها و بلوک‌ها است که به عنوان سطح نهایی سقف عمل می‌کند.
- نازک‌کاری: پس از خشک شدن بتن، اقدامات نازک‌کاری مانند کاشی‌کاری، گچ‌کاری و غیره انجام می‌شود.
در مجموع، اجرای سقف تیرچه بلوک نیازمند مراحل منظم و دقیق است که از شاسی‌کشی قالب‌ها تا ریختن بتن درجا و نازک‌کاری را در بر می‌گیرد.
انواع سقف تیرچه بلوک
سقف تیرچه بلوک در انواع مختلفی از ساختمان‌ها مورد استفاده قرار می‌گیرد. این نوع سقف بسته به ساختار کلی سازه، روش اجرا و نوع اتصالات، به دسته‌های زیر تقسیم می‌شود:
۱. سقف تیرچه بلوک در ساختمان‌های اسکلت فلزی
در ساختمان‌هایی که از اسکلت فلزی استفاده می‌کنند، تیرچه‌ها روی تیرهای فولادی قرار می‌گیرند. در این روش، تیرهای اصلی معمولاً از تیرآهن یا پروفیل‌های فولادی ساخته شده و تیرچه‌ها بین آن‌ها قرار داده می‌شوند. برای اتصال بهتر، تیرچه‌ها به تیرهای فلزی جوش داده یا با بست‌های مخصوص متصل می‌شوند.
۲. سقف تیرچه بلوک در ساختمان‌های بتنی
در ساختمان‌های اسکلت بتنی، تیرچه‌ها روی تیرهای بتنی قرار می‌گیرند و سپس بتن‌ریزی روی سقف انجام می‌شود. در این روش، اتصال تیرچه‌ها به تیرهای بتنی با استفاده از میلگردهای انتظار و بتن‌ریزی درجا صورت می‌گیرد. این نوع سقف، استحکام بالایی داشته و در برابر بارهای سنگین مقاوم است.
۳. سقف تیرچه بلوک در ساختمان‌های آجری
در ساختمان‌هایی که دیوارهای باربر از آجر ساخته شده‌اند، تیرچه‌ها مستقیماً روی دیوارها قرار داده می‌شوند. در این روش، برای توزیع بهتر نیرو، از شناژهای بتنی در بالای دیوارها استفاده می‌شود. این نوع سقف معمولاً در ساختمان‌های کم‌ارتفاع یا سنتی کاربرد دارد.
هر نوع سقف تیرچه بلوک با توجه به نوع سازه، روش اجرا و میزان بار وارده انتخاب می‌شود. رعایت اصول طراحی و اجرای صحیح، باعث افزایش ایمنی و دوام این سقف‌ها در ساختمان‌های مختلف می‌شود.
میلگرد به کار رفته در تیرچه بلوک
میلگرد یکی از مهم‌ترین اجزای تیرچه بلوک است که نقش تقویت و افزایش مقاومت سقف را بر عهده دارد. این میلگردها در قسمت‌های مختلف تیرچه به‌کار می‌روند تا نیروهای کششی و فشاری را تحمل کنند.
انواع میلگرد در تیرچه بلوک
- میلگرد کف پا: این میلگرد در قسمت پایین تیرچه قرار دارد و معمولاً دو عدد از آن استفاده می‌شود. قطر این میلگردها بین ۸ تا ۱۶ میلی‌متر متغیر است، اما در تیرچه‌هایی با بتن پاشنه ضخیم‌تر، می‌توان از میلگردهایی با قطر بیشتر نیز استفاده کرد.
- میلگرد حرارتی: در قسمت بالایی سقف قرار می‌گیرد و وظیفه جلوگیری از ترک‌خوردگی بتن در اثر تغییرات دما را دارد.
- میلگردهای کششی و افت: این میلگردها در ساختار تیرچه قرار دارند و کمک می‌کنند تا سقف در برابر نیروهای کششی مقاوم باشد.
استفاده از میلگرد مناسب در سقف تیرچه بلوک، باعث افزایش استحکام، جلوگیری از ترک‌خوردگی و توزیع بهتر بارها می‌شود. انتخاب صحیح قطر و تعداد میلگردها نقش مهمی در کیفیت اجرای سقف دارد.
مزایای استفاده از تیرچه بلوک
سقف تیرچه بلوک یکی از بهترین گزینه‌ها در ساختمان‌سازی است که به دلیل ویژگی‌های خاص خود، کاربرد گسترده‌ای دارد. برخی از مزایای مهم این سقف عبارت‌اند از:
- مقاومت بالا در برابر باد و زلزله، که ایمنی ساختمان را افزایش می‌دهد.
- وزن سبک که باعث سهولت در حمل‌ونقل و کاهش فشار به سازه می‌شود.
- کاهش مصرف مصالح مانند گچ، سیمان و فولاد، که به صرفه‌جویی در هزینه‌ها کمک می‌کند.
- عایق بودن در برابر حرارت، صدا و رطوبت، که شرایط بهتری برای محیط داخلی ایجاد می‌کند.
- اجرای سریع و همزمان چندین سقف، که باعث کاهش زمان ساخت می‌شود.
این ویژگی‌ها باعث شده است که سقف تیرچه بلوک به یکی از محبوب‌ترین روش‌های اجرای سقف در ساختمان‌سازی تبدیل شود.
معایب استفاده از سقف تیرچه بلوک
- نیاز به شمع‌بندی در بیشتر موارد، که اجرای آن را پیچیده‌تر می‌کند.
- محدودیت در دهانه‌های بزرگ، زیرا این سقف برای سازه‌های با دهانه‌های طولانی مناسب نیست.
- احتمال ترک‌خوردگی بتن در صورت اجرای نادرست یا استفاده از مصالح نامرغوب.
- وابستگی به کیفیت اجرای میلگرد و بتن، که در صورت رعایت نکردن استانداردها، مقاومت سقف کاهش می‌یابد.
- هزینه بالاتر در برخی پروژه‌ها، مخصوصاً در مقایسه با روش‌های مدرن‌تر سقف‌سازی.
با این حال، در صورت اجرای صحیح و استفاده از مصالح استاندارد، این معایب کاهش می‌یابند و سقف تیرچه بلوک عملکرد خوبی خواهد داشت.
شکم دادن سقف تیرچه بلوک
شکم دادن سقف تیرچه بلوک یکی از مشکلاتی است که ممکن است در اثر اجرای نادرست یا استفاده از مصالح نامناسب ایجاد شود. این مشکل به دلیل افتادگی تیرچه‌ها و ضعف بتن‌ریزی یا آرماتوربندی رخ می‌دهد و می‌تواند ایمنی سازه را تحت تأثیر قرار دهد.
دلایل اصلی شکم دادن سقف تیرچه بلوک:
- عدم استفاده صحیح از شمع‌بندی در هنگام اجرا
- بتن‌ریزی غیر یکنواخت یا استفاده از بتن با مقاومت پایین
- عدم رعایت فاصله استاندارد بین تیرچه‌ها
- بارگذاری بیش از حد روی سقف قبل از گیرش کامل بتن
- عدم استفاده از میلگردهای تقویتی مناسب
راه‌های جلوگیری از شکم دادن سقف:
- اجرای شمع‌بندی مناسب و برداشتن آن در زمان استاندارد
- استفاده از بتن با کیفیت و رعایت نسبت‌های استاندارد
- توجه به نحوه آرماتوربندی و استفاده از میلگردهای مناسب
- جلوگیری از بارگذاری زودهنگام روی سقف پیش از گیرش کامل بتن
با رعایت این نکات، سقف تیرچه بلوک استحکام کافی خواهد داشت و از بروز مشکلاتی مانند شکم دادن جلوگیری می‌شود.
نتیجه‌گیری
سقف تیرچه بلوک یکی از رایج‌ترین و مقرون‌به‌صرفه‌ترین روش‌های اجرای سقف در ساختمان‌سازی است که به دلیل استحکام بالا، وزن مناسب و سرعت اجرای مطلوب، مورد توجه قرار گرفته است. این سقف با استفاده از تیرچه، بلوک، میلگرد و بتن ساخته می‌شود و در انواع سازه‌های فلزی، بتنی و آجری کاربرد دارد.
با وجود مزایای فراوان، اجرای صحیح و رعایت استانداردها در آرماتوربندی، بتن‌ریزی و شمع‌بندی اهمیت زیادی دارد تا از مشکلاتی مانند شکم دادن سقف جلوگیری شود. در نهایت، استفاده از مصالح باکیفیت و نظارت دقیق در اجرا، باعث افزایش دوام و ایمنی این نوع سقف خواهد شد.
