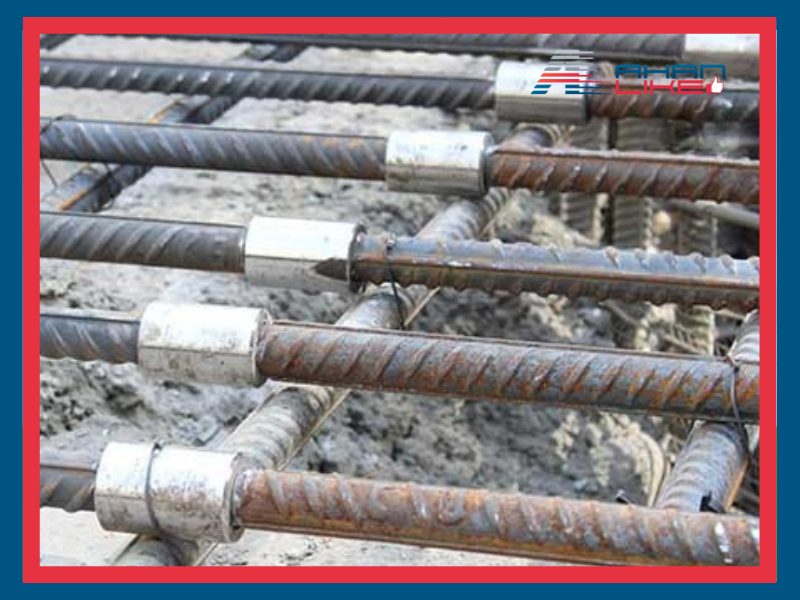

کوپلینگ میلگرد یکی از روش‌های نوین برای اتصال میلگردها در سازه‌های بتنی و فلزی است که به افزایش استحکام و پایداری سازه کمک می‌کند. در گذشته، برای افزایش طول میلگردها از روش‌های سنتی مانند همپوشانی (اورلپ) و بستن با سیم مفتول استفاده می‌شد که علاوه بر افزایش حجم میلگردها، مشکلاتی مانند کاهش استحکام اتصال و دشواری در بتن‌ریزی را به همراه داشت.
امروزه استفاده از کوپلر میلگرد به عنوان یک راهکار مکانیکی جایگزین روش‌های سنتی شده است. کوپلر میلگرد یک قطعه فلزی مقاوم است که دو میلگرد را به صورت مستقیم و در امتداد یکدیگر متصل می‌کند. این روش باعث کاهش تراکم میلگرد، افزایش ایمنی سازه و صرفه‌جویی در مصرف مصالح می‌شود.
با توجه به اهمیت استحکام اتصالات در پروژه‌های عمرانی، کوپلینگ میلگرد به یکی از کاربردی‌ترین تکنیک‌های تقویت میلگردها تبدیل شده است. در ادامه، به بررسی انواع کوپلر میلگرد، مزایا و نحوه اجرای آن خواهیم پرداخت.
فهرست محتوا
انواع روش های اتصال میلگرد
- وصله پوششی (اورلپ): قرار دادن میلگردها روی یکدیگر و بستن با سیم مفتول.
- وصله مکانیکی (کوپلینگ یا کوپلر): استفاده از کوپلر میلگرد برای اتصال دو میلگرد به صورت مستقیم.
- وصله اتکایی: انتقال نیرو از طریق تماس انتهای میلگردها بدون نیاز به همپوشانی.
- وصله جوشی (فورجینگ): جوش دادن سر میلگردها برای ایجاد یک اتصال یکپارچه.
نحوه بستن یا اجرای کوپلر میلگرد
قیمت میلگرد یکی از فاکتورهای مهم در پروژه‌های ساختمانی است، به همین دلیل روش‌های مختلفی برای کاهش هزینه و افزایش استحکام سازه‌ها مورد استفاده قرار می‌گیرد. کوپلر میلگرد یکی از این روش‌هاست که در مقایسه با روش‌های سنتی مانند اورلپ، باعث کاهش مصرف میلگرد و افزایش ایمنی می‌شود.
نحوه اجرای کوپلر میلگرد

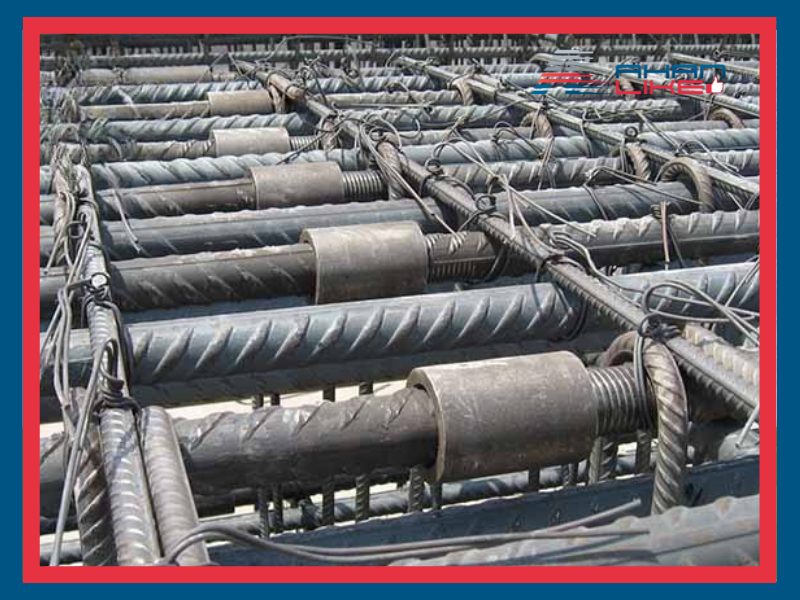

اجرای کوپلر میلگرد یکی از روش‌های اتصال میلگردها در سازه‌های بتنی است که باعث کاهش تراکم آرماتور و افزایش کیفیت ساخت می‌شود. این روش شامل چند مرحله است. ابتدا، درپوش کوپلر برداشته می‌شود، سپس میلگرد رزوه شده درون کوپلر قرار گرفته و با آچار مخصوص محکم می‌شود. در ادامه، میلگرد دوم نیز به سر دیگر کوپلر متصل شده و پس از بستن نهایی، استحکام اتصال بررسی می‌شود.
در کنار روش رزوه‌کاری، فورجینگ میلگرد نیز یکی دیگر از روش‌های اتصال است که در آن سر میلگرد با حرارت و فشار تغییر شکل داده و ضخیم‌تر می‌شود. فورجینگ میلگرد استحکام بیشتری ارائه می‌دهد و گزینه‌ای مناسب برای پروژه‌های با نیاز مقاومتی بالاتر محسوب می‌شود.
انواع روش‌های کوپلینگ میلگرد
برای اتصال میلگردها به کمک کوپلر میلگرد، روش‌های مختلفی وجود دارد که بسته به نوع سازه و شرایط اجرایی انتخاب می‌شوند. در ادامه برخی از رایج‌ترین روش‌های کوپلینگ میلگرد را معرفی می‌کنیم:
- کوپلر استاندارد (رزوه راستگرد): پرکاربردترین نوع کوپلر که برای اتصال دو میلگرد با رزوه مشابه استفاده می‌شود.

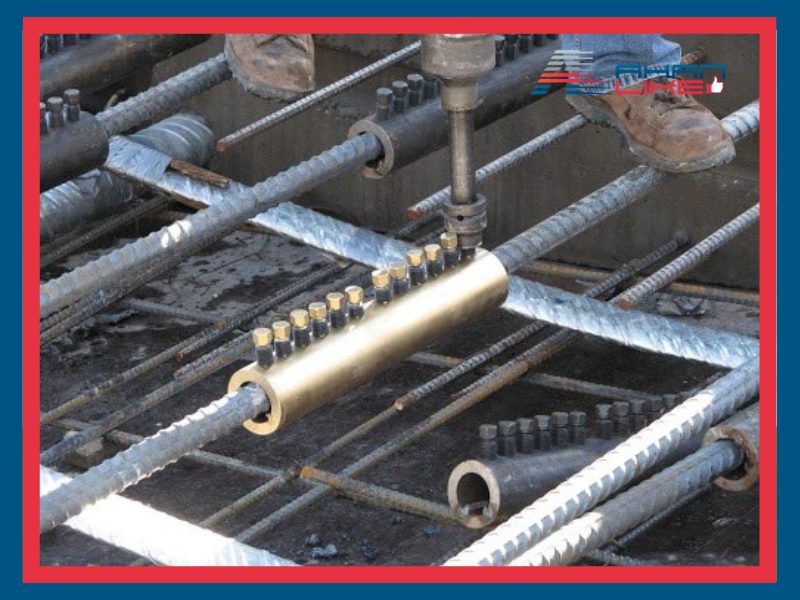

- کوپلر پیچی (قفل‌شونده): دارای مکانیزم قفل داخلی که نیازی به رزوه‌کاری ندارد و اتصال را محکم‌تر می‌کند.
- کوپلر جوشی: به صورت مستقیم روی میلگرد جوش داده می‌شود و برای اتصالات خاص به کار می‌رود.
- کوپلر چپ و راست: مخصوص میلگردهایی است که در جهت‌های مخالف رزوه شده‌اند و امکان اتصال سریع را فراهم می‌کند.
- کوپلر انتهایی: در انتهای میلگرد برای انتقال نیرو در محل‌هایی که نیاز به مهار تنش دارند، استفاده می‌شود.
- کوپلر گروتی: با استفاده از گروت مخصوص، بین میلگردها اتصال محکمی ایجاد می‌کند و بیشتر در شرایطی که امکان رزوه‌کاری وجود ندارد، کاربرد دارد.
- کوپلر تبدیل: زمانی استفاده می‌شود که دو میلگرد با قطرهای متفاوت نیاز به اتصال داشته باشند.
هرکدام از این روش‌ها با توجه به نوع پروژه و الزامات مهندسی انتخاب می‌شوند تا استحکام و کارایی سازه افزایش یابد.
کاربرد کوپلینگ میلگرد در سازه‌های مختلف چیست؟

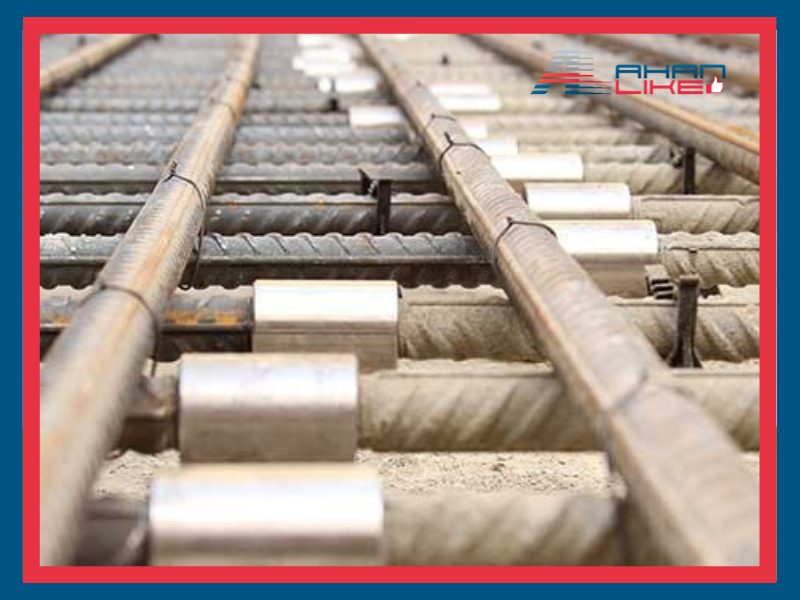

کوپلر میلگرد یکی از راهکارهای مدرن در صنعت ساختمان‌سازی است که به بهبود اتصالات میلگرد و افزایش استحکام سازه کمک می‌کند. این روش به دلیل کاهش مصرف میلگرد، کاهش تراکم آرماتورها در آرماتور بندی و سهولت اجرا، در پروژه‌های مختلف عمرانی کاربرد گسترده‌ای دارد. در ادامه برخی از مهم‌ترین موارد استفاده از کوپلینگ میلگرد را بررسی می‌کنیم:
1. ساخت سازه‌های مرتفع
در برج‌ها و ساختمان‌های بلند، اتصالات میلگرد باید مقاومت بالایی در برابر نیروهای جانبی مانند باد و زلزله داشته باشند. استفاده از کوپلر میلگرد باعث ایجاد اتصالات مستحکم و کاهش وزن اضافی ناشی از روش‌های سنتی مانند همپوشانی (اورلپ) می‌شود.
2. دیوارهای دیافراگمی
در دیوارهای بتنی که برای مهار فشار جانبی خاک یا آب استفاده می‌شوند، کوپلینگ میلگرد موجب افزایش یکپارچگی ساختار و کاهش مشکلات اجرایی در زمان بتن‌ریزی می‌شود.
3. سدسازی و پروژه‌های آبی
در سدها و پروژه‌های آبی که نیاز به تحمل فشار بالای آب و تنش‌های سازه‌ای دارند، استفاده از کوپلر میلگرد باعث افزایش استحکام اتصال میلگردها و کاهش احتمال نشت یا شکستگی در بتن می‌شود.
4. ساخت تونل‌ها و زیرساخت‌های شهری
در پروژه‌های تونل‌سازی، به دلیل محدودیت فضا و نیاز به اتصالات مقاوم، کوپلر میلگرد به عنوان یک راهکار ایده‌آل برای کاهش تراکم میلگرد و افزایش کیفیت اجرایی به کار می‌رود.
5. صنایع مختلف مانند پتروشیمی
در سازه‌های صنعتی و تأسیساتی که در محیط‌های خاص مانند پالایشگاه‌ها و نیروگاه‌ها ساخته می‌شوند، استفاده از کوپلر میلگرد باعث افزایش دوام و مقاومت اتصالات در برابر شرایط سخت محیطی و خوردگی می‌شود.
6. ساخت پل‌ها و تقاطع‌های غیرهمسطح
در پروژه‌های پل‌سازی که نیاز به اتصالات مقاوم و ایمن دارند، کوپلینگ میلگرد باعث ایجاد اتصال محکم بین میلگردها شده و به افزایش طول عمر سازه کمک می‌کند.
با توجه به این کاربردها، می‌توان گفت که استفاده از کوپلر میلگرد نه‌تنها باعث کاهش هزینه‌های اجرایی و افزایش استحکام سازه می‌شود، بلکه اجرای پروژه‌ها را نیز ساده‌تر و سریع‌تر می‌کند.
مزایای اتصال میلگرد به روش کوپلینگ چیست؟

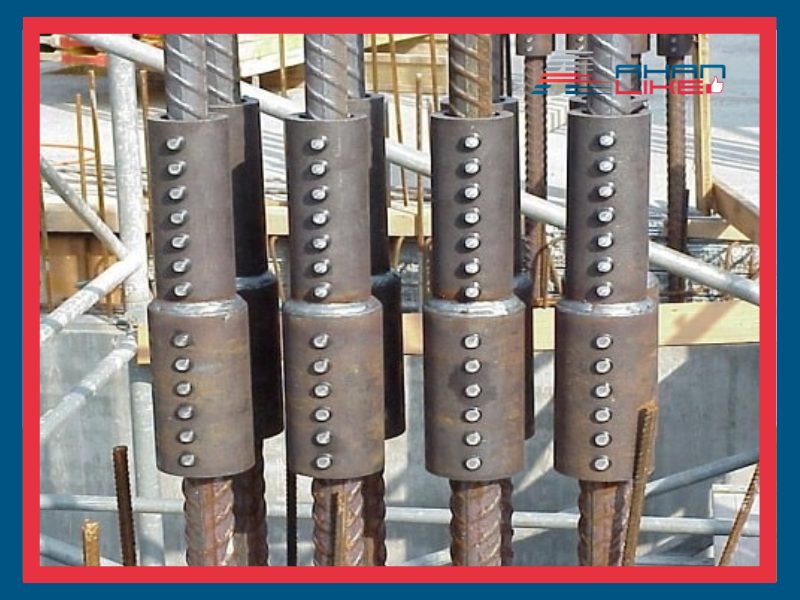

کوپلینگ میلگرد روشی مقاوم و کارآمد برای اتصال میلگردها است که جایگزین روش‌های سنتی شده و به بهبود کیفیت سازه کمک می‌کند. برخی از مهم‌ترین مزایای این روش عبارتند از:
- افزایش استحکام سازه با ایجاد اتصال مستقیم و یکپارچه بین میلگردها.
- تحمل بالای تنش و مقاومت در برابر نیروهای فشاری و کششی.
- کاهش حجم میلگرد و جلوگیری از تراکم بیش از حد در محل اتصال.
- اتصال میلگردهای مختلف با قطرهای متفاوت بدون محدودیت.
- بهینه‌سازی مصرف میلگرد و کاهش هزینه‌های اجرایی.
این روش باعث بهبود ایمنی سازه و اجرای سریع‌تر پروژه‌های عمرانی می‌شود.
بیشتر بدانید: میلگرد بستر چیست
معایب کوپلینگ میلگرد
با وجود مزایای زیاد کوپلینگ میلگرد، این روش نیز محدودیت‌هایی دارد که باید در نظر گرفته شود:
- هزینه اولیه بالاتر نسبت به روش‌های سنتی مانند همپوشانی (اورلپ).
- نیاز به تجهیزات خاص مانند دستگاه رزوه‌کاری و آچار مخصوص برای بستن کوپلر.
- حساسیت به اجرای صحیح، در صورت نصب نامناسب، استحکام اتصال کاهش می‌یابد.
- عدم امکان استفاده در برخی شرایط خاص مانند میلگردهای با زنگ‌زدگی یا آسیب‌دیده.
- نیاز به نیروی متخصص برای اجرای دقیق و استاندارد اتصال.
با این حال، در بسیاری از پروژه‌های عمرانی، مزایای کوپلر میلگرد بر معایب آن غلبه کرده و به دلیل استحکام بالا و کاهش مصرف میلگرد، مورد استفاده قرار می‌گیرد.
نکات مهم در کوپلینگ میلگرد

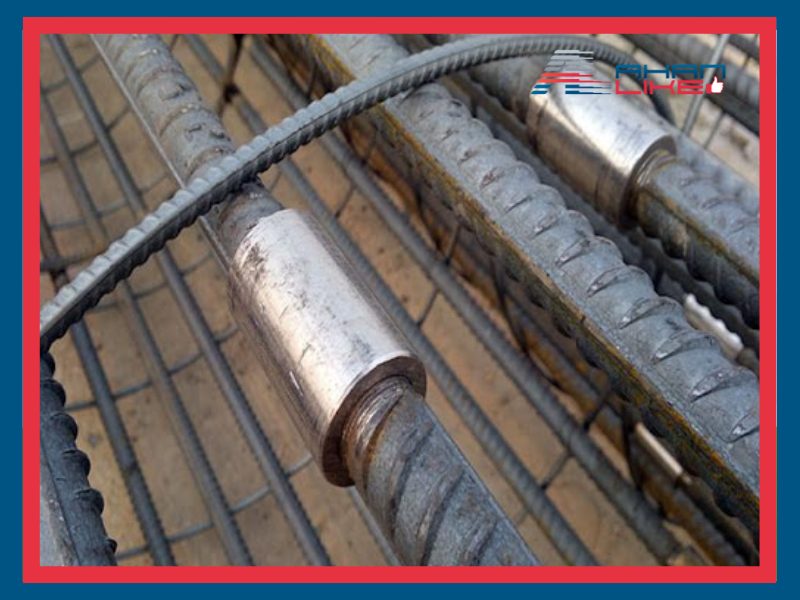

برای اجرای کوپلر میلگرد به‌صورت استاندارد و مقاوم، باید به جزئیات و استانداردهای اجرایی توجه ویژه‌ای داشت. در ادامه، نکات کلیدی در اجرای کوپلینگ میلگرد را بررسی می‌کنیم:
1. انتخاب کوپلر مناسب
کوپلرها انواع مختلفی دارند، از جمله کوپلر استاندارد، پیچی، جوشی و گروتی. انتخاب نوع مناسب بر اساس نوع پروژه، شرایط اجرایی و اندازه میلگردها بسیار مهم است.
2. دقت در رزوه‌کاری میلگرد
برای اتصالات مکانیکی، میلگردها باید به‌درستی رزوه‌کاری شوند. رزوه‌های نامناسب می‌توانند باعث کاهش استحکام اتصال و عدم عملکرد صحیح کوپلر شوند.
3. نصب و بستن صحیح کوپلر
باید از آچار مخصوص کوپلر برای بستن اتصالات استفاده شود تا از محکم بودن و هم‌محوری دو میلگرد اطمینان حاصل شود. بستن اشتباه کوپلر ممکن است منجر به ضعف در اتصال شود.
4. رعایت استانداردهای اجرا
در اجرای کوپلینگ میلگرد، باید استانداردهای ساختمانی و آیین‌نامه‌های اجرایی رعایت شوند تا اتصال از نظر فنی قابل‌قبول باشد و استحکام کافی را داشته باشد.
5. کنترل کیفیت و تست اتصال
پس از نصب کوپلر، باید استحکام آن بررسی شود. انجام تست‌های کششی و کنترل‌های کیفی باعث اطمینان از عملکرد صحیح اتصال خواهد شد.
6. جلوگیری از زنگ‌زدگی و آلودگی
میلگردها و کوپلرها باید از گرد و غبار، چربی و زنگ‌زدگی پاک شوند، زیرا آلودگی می‌تواند روی کیفیت اتصال و استحکام آن تأثیر منفی بگذارد.
7. استفاده از نیروی متخصص
اجرای کوپلینگ میلگرد نیاز به دقت بالا و نیروی متخصص دارد. عدم رعایت اصول اجرایی می‌تواند باعث کاهش استحکام سازه و بروز مشکلات فنی در آینده شود.
با رعایت این نکات، می‌توان کیفیت اتصال میلگردها را افزایش داد و از بروز مشکلات احتمالی در طول عمر سازه جلوگیری کرد.
قیمت کوپلینگ میلگرد
قیمت کوپلر میلگرد به عوامل مختلفی بستگی دارد و ممکن است در بازار به صورت متغیر باشد. برخی از مهم‌ترین عوامل تأثیرگذار بر قیمت کوپلینگ میلگرد عبارتند از:
1. نوع کوپلر
کوپلرهای مختلف مانند استاندارد، پیچی، جوشی، گروتی و تبدیل، هرکدام قیمت متفاوتی دارند. کوپلرهای پیشرفته‌تر معمولاً هزینه بالاتری دارند.
2. سایز و جنس کوپلر
کوپلرها در اندازه‌های مختلف برای میلگردهایی با قطرهای گوناگون تولید می‌شوند. کوپلرهای بزرگ‌تر و ساخته‌شده از فولاد آلیاژی، قیمت بیشتری نسبت به مدل‌های معمولی دارند.
3. میزان تقاضا و نوسانات بازار آهن
قیمت میلگرد و کوپلر تحت تأثیر نوسانات بازار آهن و فولاد تغییر می‌کند. افزایش قیمت مواد اولیه، هزینه تولید کوپلر را نیز افزایش می‌دهد.
4. برند و کیفیت ساخت
کوپلرهای تولید داخل معمولاً قیمت پایین‌تری نسبت به مدل‌های وارداتی دارند. اما کیفیت و استانداردهای تولید نیز روی قیمت تأثیرگذار هستند.
5. روش تهیه و خرید
خرید مستقیم از کارخانه یا نمایندگی رسمی، معمولاً قیمت کمتری نسبت به خرید از واسطه‌ها دارد. همچنین، خرید عمده هزینه نهایی را کاهش می‌دهد.
برای دریافت قیمت روز کوپلینگ میلگرد، می‌توان از تأمین‌کنندگان معتبر، شرکت‌های تولیدی یا فروشگاه‌های آنلاین آهن‌آلات استعلام گرفت. باتوجه به نوسانات قیمت، بهتر است قبل از خرید، قیمت‌ها را بررسی کنید تا مناسب‌ترین گزینه را انتخاب کنید.
نتیجه‌گیری
در این مقاله با کوپلینگ میلگرد، انواع، مزایا، معایب و کاربردهای آن در سازه‌های مختلف آشنا شدیم. استفاده از کوپلر میلگرد به‌عنوان یک روش مدرن، باعث افزایش استحکام سازه، کاهش مصرف میلگرد و بهینه‌سازی هزینه‌های اجرایی می‌شود. همچنین، رعایت نکات مهم در اجرای کوپلر، مانند انتخاب نوع مناسب، رزوه‌کاری دقیق و استفاده از نیروی متخصص، برای دستیابی به یک اتصال مقاوم و استاندارد ضروری است.
با توجه به مزایای این روش، کوپلینگ میلگرد امروزه به یکی از گزینه‌های پرکاربرد در پروژه‌های عمرانی تبدیل شده است و می‌تواند جایگزین مناسبی برای روش‌های سنتی اتصال میلگرد باشد.
