مقدمه

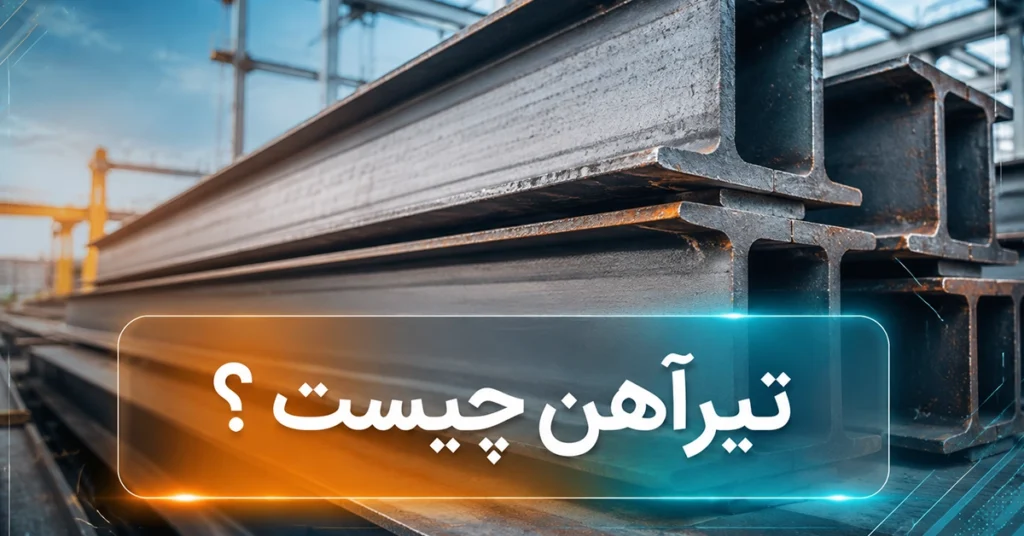

تیرآهن یکی از اصلی ترین مقاطع فولادی در صنعت ساختمان و سازه های فلزی است. هر جا که بحث تحمل بار، انتقال نیرو و افزایش استحکام سازه مطرح باشد، تیرآهن به عنوان یک عضو کلیدی وارد عمل می شود. اگر بخواهیم خیلی ساده بگوییم، تیرآهن مثل ستون فقرات یک سازه عمل می کند؛ نیروها را می گیرد، پخش می کند و اجازه نمی دهد فشارهای وارد شده به ساختمان، شکل و پایداری آن را به خطر بیندازد.
وقتی می پرسیم تیرآهن چیست، در واقع داریم درباره یک پروفیل فولادی صحبت می کنیم که برای تحمل نیروهای خمشی و برشی طراحی شده است. این محصول در اسکلت فلزی، سوله، پل، خرپا، قاب های صنعتی، سازه های مرتفع و حتی بعضی بخش های تقویتی ساختمان کاربرد دارد. تفاوت اصلی تیرآهن با بسیاری از مقاطع فولادی دیگر در شکل هندسی و نحوه توزیع نیرو در آن است؛ یعنی طوری ساخته می شود که در برابر فشارهای سازه ای عملکردی پایدار و مطمئن داشته باشد.
تیرآهن چیست و چرا این قدر مهم است؟
تیرآهن را می توان یکی از پایه های اصلی مهندسی سازه دانست. در ساختمان سازی، هیچ سازه ای فقط با دیوار و سقف پایدار نمی ماند. وزن سقف، کف، دیوارها، نیروهای ناشی از باد، زلزله و بارهای مرده و زنده، همگی باید به شکل درست در سازه پخش شوند. اینجاست که تیرآهن وارد می شود و نقش یک حامل مطمئن را ایفا می کند.
تیرآهن از نظر فنی، عضو باربر افقی یا مایل در یک سازه است که نیرو را از یک بخش می گیرد و به بخش دیگر منتقل می کند. شکل ظاهری آن معمولا به صورت I یا H دیده می شود و همین فرم باعث می شود نسبت به وزن خود، مقاومت مناسبی داشته باشد. به همین دلیل است که در بسیاری از پروژه ها، انتخاب درست تیرآهن می تواند روی ایمنی، دوام و حتی هزینه نهایی سازه اثر مستقیم بگذارد.
نکته مهم
تیرآهن فقط یک آهن ساده نیست. این محصول بر اساس استاندارد، سایز، وزن، شکل بال ها و نوع تولید، ویژگی های متفاوتی دارد. بنابراین وقتی از تیرآهن صحبت می کنیم، منظورمان یک خانواده از مقاطع فولادی است، نه فقط یک قطعه واحد.
اجزای تیرآهن چیست؟
برای درک بهتر تیرآهن، باید اجزای آن را بشناسیم. هر تیرآهن از دو بخش اصلی تشکیل می شود:
- جان
- بال
جان بخش میانی و عمودی تیرآهن است. این قسمت بیشترین نقش را در مقاومت در برابر برش دارد و در واقع ستون مرکزی مقطع محسوب می شود.
بال ها دو بخش افقی در بالا و پایین تیرآهن هستند که بیشتر در مقاومت خمشی نقش دارند و باعث می شوند تیرآهن بتواند بارهای وارد شده را بهتر تحمل کند.
اگر بخواهیم ساده تر توضیح دهیم، جان مثل ستون نگهدارنده و بال ها مثل بازوهای پخش کننده نیرو عمل می کنند. ترکیب این دو بخش، تیرآهن را به مقطعی کارآمد برای استفاده در سازه تبدیل می کند.
تیرآهن در چه بخش هایی از ساختمان استفاده می شود؟
تیرآهن در بسیاری از اجزای سازه حضور دارد. بسته به نوع پروژه و محاسبات مهندسی، ممکن است در نقش تیر اصلی، تیر فرعی، ستون، خرپا یا عضو تقویتی به کار برود. در ساختمان های فلزی، تیرآهن کمک می کند تا وزن طبقات به درستی منتقل شود و اسکلت سازه انسجام بیشتری پیدا کند.
کاربردهای اصلی تیرآهن
- ساخت اسکلت فلزی ساختمان
- اجرای تیرهای اصلی و فرعی
- ساخت ستون در برخی پروژه ها
- اجرای خرپا و سوله
- ساخت پل های فلزی
- تقویت سازه های صنعتی
- استفاده در قاب های مقاوم و دهانه های بزرگ
تیرآهن در پروژه های صنعتی نیز کاربرد فراوان دارد. در سوله های بزرگ، کارخانه ها، انبارها، سالن های ورزشی و سازه های سنگین، انتخاب درست تیرآهن می تواند تفاوت زیادی در کیفیت نهایی ایجاد کند. در این نوع پروژه ها، فقط استحکام مهم نیست، بلکه وزن، ابعاد، دهانه پوششی و نوع بارگذاری هم اهمیت زیادی دارد.
جدول مقایسه اجزای اصلی و نقش آن ها
| بخش تیرآهن | موقعیت | نقش اصلی | نتیجه در سازه |
|---|---|---|---|
| جان | بخش میانی و عمودی | تحمل برش | افزایش پایداری مقطع |
| بال | بالا و پایین مقطع | تحمل خمش | افزایش مقاومت در برابر خم شدن |
| طول شاخه | معمولا 6 یا 12 متر | پوشش دهانه و نصب | تناسب با پروژه های مختلف |
انواع تیرآهن چیست؟
وقتی از انواع تیرآهن صحبت می کنیم، منظور فقط تفاوت در ظاهر نیست. هر نوع تیرآهن برای شرایط خاصی طراحی شده است. بعضی مدل ها برای ساختمان های معمولی مناسب اند، بعضی برای سازه های سنگین، و بعضی دیگر برای استفاده های خاص صنعتی.
1. تیرآهن IPE
تیرآهن IPE رایج ترین نوع تیرآهن در بازار ایران است. این مدل مطابق استانداردهای اروپایی تولید می شود و بال های آن در طول مقطع تقریبا ضخامت یکنواختی دارند. یعنی هر چه به انتهای بال ها نزدیک می شویم، تغییر محسوسی در ضخامت دیده نمی شود.
این ویژگی باعث می شود IPE برای بسیاری از پروژه های ساختمانی گزینه ای آشنا و پرکاربرد باشد. در نقشه های رایج ساختمانی نیز اغلب همین نوع تیرآهن در نظر گرفته می شود.
2. تیرآهن INP
تیرآهن INP هم شبیه حرف I است، اما تفاوت مهمی دارد: ضخامت بال ها در آن یکنواخت نیست و معمولا به سمت لبه ها باریک تر می شود. به همین دلیل ظاهر آن با IPE فرق دارد و در بعضی پروژه ها، بر اساس طراحی مهندسی خاص، مورد استفاده قرار می گیرد.
3. تیرآهن IPB یا هاش
تیرآهن IPB که با نام هاش هم شناخته می شود، بال های پهن تری نسبت به تیرآهن های معمولی دارد. این ویژگی باعث افزایش ظرفیت باربری و پایداری آن در سازه های سنگین می شود. هاش معمولا در پروژه هایی به کار می رود که فشار و بار بیشتری باید تحمل شود.
4. تیرآهن لانه زنبوری
تیرآهن لانه زنبوری نوعی تیرآهن است که روی جان آن برش های منظم ایجاد می شود تا شکل آن شبیه لانه زنبور شود. هدف از این کار، افزایش ارتفاع موثر مقطع و بهینه سازی وزن در برخی کاربردهاست. البته استفاده از این نوع تیرآهن باید با دقت انجام شود، چون در بعضی شرایط نیاز به تقویت و کنترل بیشتری دارد.
جدول مقایسه انواع تیرآهن
| نوع تیرآهن | شکل ظاهری | ویژگی اصلی | کاربرد رایج |
|---|---|---|---|
| IPE | I با بال یکنواخت | استاندارد و پرمصرف | ساختمان های معمولی |
| INP | I با بال شیب دار | تفاوت در ضخامت بال | پروژه های خاص |
| IPB / هاش | H با بال پهن | مقاومت بالا | سازه های سنگین |
| لانه زنبوری | جان مشبک | وزن کمتر و ارتفاع موثر بیشتر | برخی دهانه ها و پروژه های خاص |
تفاوت تیرآهن IPE، INP و IPB چیست؟
این سه مدل، پر تکرارترین نام ها در بازار تیرآهن هستند و شناخت تفاوت آن ها برای خریدار و مجری پروژه بسیار مهم است. تفاوت اصلی آن ها در شکل بال، ضخامت، ظرفیت باربری و استاندارد تولید است.
- IPE: بال ها در آن تقریبا یکنواخت و موازی هستند.
- INP: بال ها به سمت لبه نازک تر می شوند.
- IPB: بال ها پهن ترند و برای بارهای سنگین مناسب ترند.
اگر پروژه شما معمولی و متداول باشد، IPE معمولا انتخاب رایج تری است. اگر سازه به تحمل بار بیشتری نیاز داشته باشد، IPB یا هاش اهمیت بیشتری پیدا می کند. INP هم بسته به نقشه و محاسبات، در بعضی پروژه ها کاربرد دارد.
تیرآهن چه کاربردی در صنایع مختلف دارد؟
تیرآهن فقط در ساختمان سازی استفاده نمی شود. در بسیاری از صنایع، این مقطع فولادی نقش سازه ای و تقویتی دارد. هر جا که نیاز به تحمل بار، ساخت قاب، ایجاد دهانه یا تثبیت سازه باشد، تیرآهن می تواند وارد طراحی شود.
مهم ترین صنایع و موارد مصرف
- ساختمان سازی
- سوله سازی
- پل سازی
- صنایع نفت و گاز
- انبارهای صنعتی
- کارخانه ها و خطوط تولید
- سازه های سنگین فلزی
- پروژه های عمرانی بزرگ
در سازه های صنعتی، تیرآهن به دلیل مقاومت قابل قبول و قابلیت نصب مناسب، یکی از اجزای اصلی محسوب می شود. در سوله ها، گاهی از تیرآهن برای ساخت قاب های اصلی و نگهدارنده سقف استفاده می شود. در پل ها نیز، انتخاب نوع و سایز تیرآهن اهمیت دوچندان دارد چون بارهای متحرک و دائمی باید با دقت محاسبه شوند.
چه عواملی در انتخاب تیرآهن مهم است؟
انتخاب تیرآهن فقط بر اساس اسم یا ظاهر انجام نمی شود. مهندس یا مجری پروژه باید مجموعه ای از عوامل را بررسی کند تا مقطع مناسب انتخاب شود.
- نوع پروژه
- میزان بار وارده
- طول دهانه
- استاندارد مورد نیاز
- وزن هر شاخه
- مقاومت مورد انتظار
- شرایط محیطی
- بودجه و دسترسی بازار
برای مثال، اگر پروژه شما یک سازه سبک باشد، استفاده از تیرآهن سنگین تر از نیاز، فقط هزینه را بالا می برد. برعکس، اگر بار سازه زیاد باشد و تیرآهن ضعیف انتخاب شود، ایمنی کل پروژه زیر سوال می رود. به همین دلیل، انتخاب تیرآهن همیشه باید بر پایه محاسبه و شناخت دقیق انجام شود.
از کجا بفهمیم تیرآهن مناسب است؟
خریدار تازه کار معمولا هنگام انتخاب تیرآهن با چند سؤال روبه رو می شود: کدام نوع بهتر است؟ کدام سایز مناسب است؟ کدام برند کیفیت بهتری دارد؟ پاسخ این سوال ها به نوع پروژه بستگی دارد، اما چند معیار کلی همیشه مهم هستند.
معیارهای تشخیص انتخاب درست
- تطابق با نقشه سازه
- مطابقت با استاندارد تولید
- وزن واقعی و نه صرفا اسمی
- سلامت ظاهری شاخه ها
- نداشتن تابیدگی یا اعوجاج
- یکنواختی در ابعاد
- اعتبار کارخانه یا تامین کننده
اگر تیرآهنی از نظر ظاهری سالم باشد اما وزن یا استاندارد آن با نیاز پروژه همخوانی نداشته باشد، در عمل انتخاب خوبی نیست. بنابراین خرید تیرآهن باید هم فنی باشد و هم مبتنی بر اطمینان از اصالت کالا.
تیرآهن و هاش چه تفاوتی دارند؟
بسیاری از کاربران این دو را یکی تصور می کنند، اما تفاوت مهمی میان آن ها وجود دارد. تیرآهن معمولی بیشتر با مقطع I شناخته می شود، در حالی که هاش مقطع H دارد و بال های آن پهن تر است. همین تفاوت هندسی باعث می شود هاش در برابر بارهای سنگین تر عملکرد بهتری داشته باشد.
تفاوت اصلی در یک نگاه
- تیرآهن معمولی: مناسب سازه های متداول و عمومی
- هاش: مناسب سازه های سنگین، دهانه های بزرگ و پروژه های صنعتی
اگر بخواهیم خیلی کوتاه بگوییم، هاش برای زمانی مناسب تر است که استحکام و ظرفیت باربری بالاتری نیاز باشد. در مقابل، تیرآهن معمولی در بسیاری از ساختمان های رایج، پاسخگوی نیاز پروژه است.
جدول مقایسه تیرآهن و هاش
| ویژگی | تیرآهن معمولی | هاش |
|---|---|---|
| شکل مقطع | I | H |
| عرض بال | کمتر | بیشتر |
| ظرفیت باربری | متوسط تا بالا | بالا |
| کاربرد | ساختمان های معمولی | پروژه های سنگین |
| پایداری در بار زیاد | خوب | بسیار خوب |
تیرآهن لانه زنبوری چیست و چه مزایا و محدودیت هایی دارد؟
تیرآهن لانه زنبوری از آن دسته مقاطعی است که نامش برای خیلی از افراد جذاب و قابل تشخیص است. در این نوع تیرآهن، بخشی از جان برش داده و دوباره به شکل خاصی جوش داده می شود تا حفره هایی در آن ایجاد شود. این کار باعث افزایش ارتفاع مقطع و در نتیجه بهبود برخی ویژگی های سازه ای می شود.
مزایا
- کاهش وزن نسبت به برخی تیرهای مشابه
- امکان عبور تاسیسات از داخل دهانه های ایجاد شده
- افزایش ارتفاع موثر در بعضی کاربردها
- صرفه جویی نسبی در مصالح
محدودیت ها
- نیاز به طراحی و اجرای دقیق
- حساسیت بیشتر در بعضی نقاط جوش
- لزوم کنترل مهندسی در پروژه های مهم
- مناسب نبودن برای هر نوع بارگذاری
پس اگرچه تیرآهن لانه زنبوری در ظاهر جالب و کاربردی است، اما استفاده از آن باید با نظر مهندس سازه انجام شود.
انواع سایز تیرآهن و کاربرد آن ها
تیرآهن ها در سایزهای مختلف تولید می شوند و هر سایز، برای کاربرد خاصی مناسب است. سایزهای پرمصرف بازار معمولا در پروژه های ساختمانی و صنعتی متداول هستند. انتخاب سایز به دهانه، بار وارد شده و نقشه سازه بستگی دارد.
سایزهای رایج
- تیرآهن 12
- تیرآهن 14
- تیرآهن 16
- تیرآهن 18
- تیرآهن 20
- تیرآهن 22
- تیرآهن 24
- تیرآهن 27
- تیرآهن 30
هر چه سایز بالاتر برود، معمولا ظرفیت تحمل بار هم بیشتر می شود، اما این موضوع باید با محاسبه همراه باشد. انتخاب صرفا بر اساس بزرگ تر بودن، انتخاب صحیحی نیست.
تیرآهن در چه طول هایی تولید می شود؟
در بازار ایران، تیرآهن معمولا به صورت شاخه ای عرضه می شود و طول شاخه ها اغلب 6 متر یا 12 متر است. البته در برخی پروژه ها و تامین های خاص، طول های دیگر هم ممکن است دیده شود، اما همین دو طول رایج ترین حالت هستند.
این موضوع از آن جهت مهم است که حمل، انبارش، برش و نصب تیرآهن بر اساس طول شاخه انجام می شود. اگر طول دهانه یا نقشه سازه با این ابعاد همخوان نباشد، نیاز به برش یا اتصال مجدد وجود خواهد داشت.
تیرآهن چه مزایایی دارد؟
تیرآهن به همین دلیل سال هاست در پروژه های مختلف استفاده می شود که مجموعه ای از مزیت های سازه ای و اجرایی را با هم دارد.
- مقاومت مناسب در برابر خمش
- کاربرد گسترده در ساختمان و صنعت
- سرعت اجرای خوب در اسکلت فلزی
- امکان استفاده در دهانه های مختلف
- هماهنگی با بسیاری از نقشه های ساختمانی
- دسترسی نسبتا خوب در بازار
اگر اجرای درست انجام شود، تیرآهن می تواند هم از نظر فنی و هم از نظر اقتصادی، انتخابی منطقی برای پروژه باشد.
معایب یا محدودیت های تیرآهن چیست؟
هیچ مقطع فولادی ای بدون محدودیت نیست. تیرآهن هم اگر بدون محاسبه یا خارج از استاندارد استفاده شود، می تواند مشکل ساز شود.
- حساسیت به زنگ زدگی در شرایط نامناسب
- نیاز به پوشش و نگهداری در بعضی محیط ها
- افزایش وزن کل سازه در صورت انتخاب نادرست
- نیاز به دقت بالا در نصب و جوشکاری
- الزام به طراحی مهندسی دقیق در پروژه های سنگین
بنابراین تیرآهن هر قدر هم پرکاربرد باشد، جایگزین محاسبه مهندسی نمی شود.
5 نکته مهم قبل از خرید تیرآهن
- نوع پروژه را دقیق مشخص کنید.
- سایز و استاندارد مورد نیاز را از نقشه بگیرید.
- وزن شاخه را با مشخصات واقعی بررسی کنید.
- از اصالت برند یا کارخانه مطمئن شوید.
- خرید را فقط بر اساس قیمت انجام ندهید.
این نکات ساده، جلوی بسیاری از خطاهای پرهزینه را می گیرند و باعث می شوند انتخاب نهایی، هم امن باشد و هم اقتصادی.
جمع بندی
اگر بخواهیم یک تعریف دقیق اما ساده بدهیم، تیرآهن چیست؟
تیرآهن یک مقطع فولادی سازه ای است که برای تحمل بار، انتقال نیرو و افزایش استحکام ساختمان و سازه های فلزی به کار می رود. این محصول در مدل های مختلفی مثل IPE، INP، IPB و لانه زنبوری تولید می شود و هر کدام برای کاربرد خاصی مناسب هستند.
شناخت تیرآهن فقط برای مهندسان نیست. هر کسی که با ساخت و ساز، خرید مصالح یا اجرای پروژه های عمرانی سروکار دارد، باید تفاوت انواع تیرآهن را بشناسد تا بتواند انتخابی دقیق تر و مطمئن تر داشته باشد. در نهایت، تیرآهن زمانی بهترین عملکرد را دارد که درست انتخاب شود، درست اجرا شود و با استاندارد مناسب به کار برود.
سوالات متداول
تیرآهن چیست؟
تیرآهن یک مقطع فولادی سازه ای است که برای تحمل نیروهای خمشی و برشی در ساختمان و پروژه های صنعتی استفاده می شود.
اجزای اصلی تیرآهن کدام است؟
تیرآهن از دو بخش اصلی تشکیل می شود: جان و بال. جان بخش میانی و بال ها بخش های افقی بالا و پایین مقطع هستند.
تفاوت تیرآهن IPE و INP چیست؟
در تیرآهن IPE بال ها تقریبا یکنواخت هستند، اما در INP ضخامت بال ها به سمت لبه کمتر می شود و شکل ظاهری آن متفاوت است.
تیرآهن IPB یا هاش چه کاربردی دارد؟
تیرآهن هاش به دلیل بال پهن تر و ظرفیت باربری بیشتر، در سازه های سنگین، صنعتی و پروژه های بزرگ استفاده می شود.
تیرآهن لانه زنبوری چیست؟
تیرآهن لانه زنبوری نوعی تیرآهن است که در جان آن برش هایی ایجاد می شود تا وزن و ارتفاع موثر آن در برخی کاربردها بهینه شود.
تیرآهن در چه صنایعی استفاده می شود؟
تیرآهن در ساختمان سازی، سوله سازی، پل سازی، کارخانه ها، انبارهای صنعتی و بسیاری از سازه های فلزی کاربرد دارد.
طول استاندارد تیرآهن چقدر است؟
بیشتر تیرآهن ها در طول 6 متر و 12 متر تولید و عرضه می شوند.
برای ستون از چه تیرآهنی استفاده می شود؟
انتخاب تیرآهن برای ستون به محاسبات سازه بستگی دارد، اما در بسیاری از پروژه ها تیرآهن های سنگین تر یا هاش مناسب تر هستند.
